方程式赛车推杆安装座结构设计

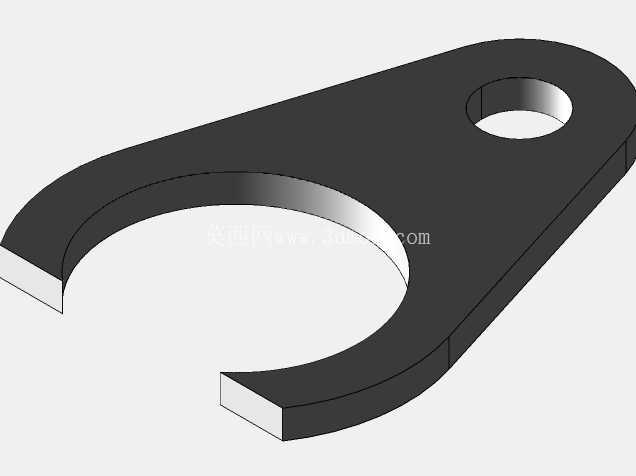

　　在方程式赛车的底盘悬挂系统中，推杆安装座是承担载荷传递与部件定位的关键连接构件，其结构合理性直接影响悬挂系统的动态响应精度与整车行驶稳定性。该零件采用单侧开口叉形结构搭配单安装孔的布局设计，开口侧用于卡接推杆端部的连接球头或铰接衬套，上部的通孔则用于穿装固定螺栓，将整个安装座锁紧在车架预设的安装凸台上，这种结构设计能够在保证连接强度的前提下，大幅缩减装配操作空间，无需将推杆整体穿入安装位即可完成卡接装配，适配赛车底盘紧凑的布局要求，在赛事现场的快速检修作业中，这种快装结构能够大幅缩短悬挂部件的更换调整时长。

　　从受力特性来看，该零件在车辆行驶过程中需要持续传递车轮跳动产生的纵向、横向冲击载荷，以及加减速、过弯时的交变作用力，因此整体采用等厚度板材成型结构，叉形开口的圆弧过渡段做了曲率优化，避免直角结构带来的应力集中问题，开口的两个悬臂段厚度与主体保持一致，保证卡接推杆后两侧受力均匀，不会出现单侧偏载导致的变形或断裂。安装边界方面，上部安装孔的孔径与常用的高强度悬挂固定螺栓规格匹配，孔位周边的平面做了铣平处理，保证螺栓锁紧时垫片与安装面完全贴合，不会出现锁紧力矩不足的问题；叉形开口的内径尺寸与推杆端部的铰接件外径适配，装配后铰接件可在开口内实现小角度摆动，满足悬挂跳动时的角度补偿需求，不会出现运动干涉。

　　设计过程中需要重点控制开口的开口量尺寸，开口量过小会导致推杆铰接件卡入困难，装配时需要强行撑开悬臂，容易造成零件永久变形；开口量过大则会导致铰接件装配后存在横向窜动间隙，行驶过程中会产生异响，同时影响载荷传递的精准性。零件的整体外轮廓做了圆角修边处理，避免尖锐边角在装配或检修过程中划伤操作人员，同时减少零件在振动环境下的边角应力开裂风险。厚度方向的尺寸选择需要结合整车轻量化要求与载荷计算结果确定，在满足强度安全系数的前提下尽可能减小厚度，降低簧下质量，提升悬挂系统的响应速度。

　　该类安装座除了应用在方程式赛车上，也可适配各类全地形车、越野赛车的悬挂推杆连接场景，在一些需要紧凑铰接安装的非标自动化设备连杆机构中，这种开口式安装座结构也具备较高的参考价值，其结构形式简单，加工难度低，可通过板材激光切割后简单去毛刺即可完成成型，适合小批量定制化生产场景。在实际建模过程中，需要重点关注叉形内圆弧与安装孔的位置度公差，保证安装后推杆的运动轨迹与设计值一致，避免出现悬挂运动卡滞的问题；安装孔的中心线需要与零件主体平面保持垂直，否则螺栓锁紧后会出现安装面贴合不实，长期使用后出现松动的风险。零件表面一般采用阳极氧化或者发黑处理，提升耐腐蚀性能，同时避免长期暴露在户外赛事环境中出现锈蚀，影响连接强度。
