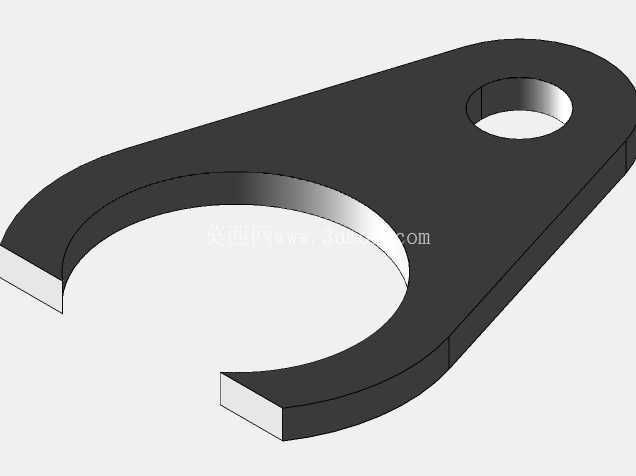

这类钟形曲柄构件,主要应用在越野ATV、场地赛车的底盘传动与操纵机构中,作为力传递路径上的换向连接件,承担着改变拉索或连杆作用力方向、匹配不同安装点位运动行程的核心作用。在实际装车场景里,这类构件通常布置在车架中部的操纵链路末端,一端通过上端的铰接孔与固定在车架上的销轴配合,形成稳定的回转支点,另一端的叉形开口则与对应的传动拨叉、拉杆端头配合,把来自踏板或操纵手柄的线性拉力,转换成指定角度的摆动输出,适配底盘布局里受限的安装空间,避免传动链路出现干涉卡滞。
从功能特性上看,该构件采用等厚板材成型的结构,整体没有多余的冗余设计,上端的铰接孔公差需要严格控制在H7级别,和销轴配合时既要保证回转灵活无卡滞,又要控制径向间隙在0.02mm以内,避免长期往复摆动出现旷量,导致操纵行程出现虚位。叉形开口的两个平行端面需要保证平面度不超过0.03mm,和配合件接触时受力均匀,不会出现局部应力集中导致的开口变形,尤其是在赛车急加速、急制动的大载荷工况下,构件承受的瞬时拉力会达到常规工况的3倍以上,足够的结构强度才能避免出现断裂失效。
设计过程中,首先要确定的是上端铰接孔的中心位置,这个点位是整个构件的回转基准,需要结合车架上已有的安装座坐标来定位,保证装配后构件的摆动平面和传动拉杆的运动平面完全重合,避免出现侧向分力加剧铰接点的磨损。叉形开口的圆弧半径需要和配合的拉杆端头外径匹配,开口的宽度要保证拉杆在整个摆动行程范围内都不会脱出,同时开口的两个支臂长度需要经过运动仿真校核,确保在最大摆动角度下,支臂不会和周边的车架管线、其他结构件发生碰撞。构件的整体厚度需要根据承受的最大拉力来计算,结合常用的45号钢或者6061铝合金材料的屈服强度,预留至少2.5倍的安全系数,避免在极限工况下出现塑性变形。
从安装边界来看,上端铰接孔的孔径是和标准直径的销轴匹配的,装配时需要在孔内加装自润滑衬套,减少日常维护的频率,衬套压装后要保证和孔壁的过盈量在0.01-0.02mm之间,防止衬套在回转过程中出现窜动。叉形开口的安装间隙需要控制在0.1-0.15mm,既保证配合件可以顺利装入,又不会因为间隙过大导致传动过程中出现冲击。构件的外轮廓所有棱边都做了R1的圆角处理,避免装配过程中划伤操作人员,也减少应力集中点,提升构件的疲劳寿命。整个构件的外形轮廓在满足运动行程要求的前提下做了最小化设计,尽可能减少自身重量,降低传动链路的运动惯量,让操纵响应更加灵敏,这一点在赛车类应用场景里尤为重要,更小的运动惯量意味着车手的操纵动作可以更快传递到执行机构,提升整车的操控响应速度。

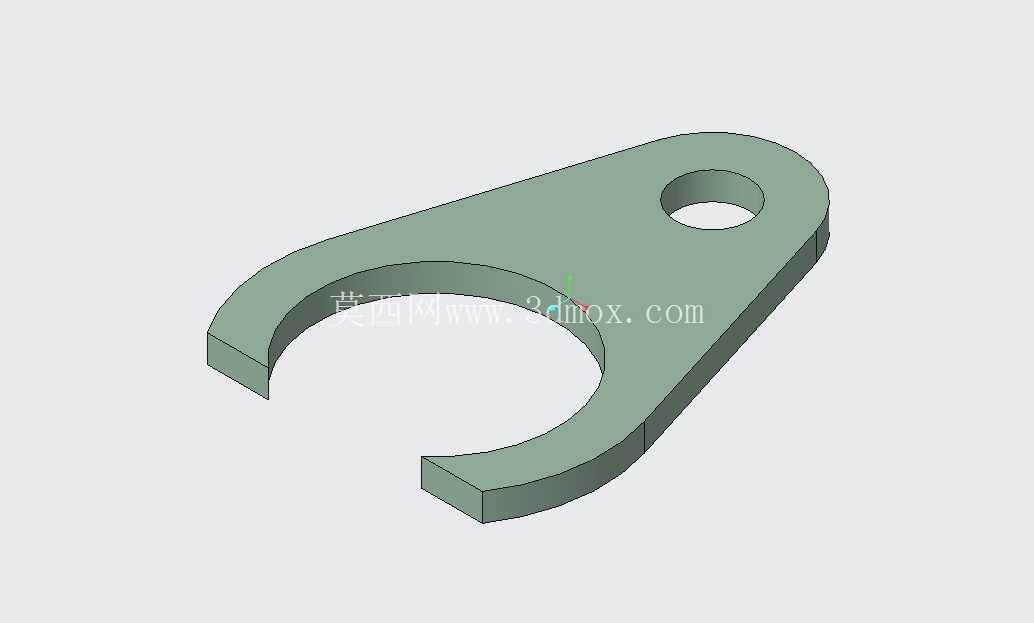

在实际建模过程中,这类零件的建模逻辑是先绘制整体的轮廓草图,以上端铰接孔的中心作为草图原点,先定位孔的位置和尺寸,再绘制叉形部分的内外轮廓,保证叉形部分的圆弧中心和铰接孔中心的中心距符合传动比的设计要求,拉伸成型后对所有锐边做倒圆角处理,最后校核整个构件在最大摆动角度下的包络空间,确认和周边零部件的最小安全间隙不小于5mm,避免车辆行驶过程中因为振动出现磕碰。这类零件虽然结构看起来简单,但是作为传动链路里的关键受力件,每一个尺寸的公差、形位公差的设定都直接影响整个操纵系统的手感和可靠性,设计时需要结合实际的装车工况反复校核,不能只看静态的装配位置,还要考虑动态运动过程中的所有极限位置,确保在全行程范围内都能稳定工作。
