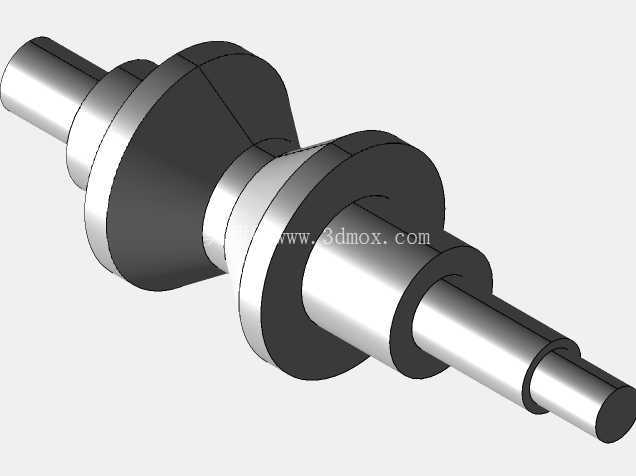

阶梯式偏心传动曲轴结构三维建模

　　做机械结构设计的同行大多清楚，轴类零件里的偏心曲轴，从来不是把几段圆柱拼起来那么简单，每一段轴颈的同轴度、偏心距公差，直接决定整套传动机构的运行寿命与振动水平。这次建模的阶梯偏心曲轴，主要适配中小功率往复式传动机构，常见于小型空压机、微型内燃机、高压清洗机的动力输出端，负责把旋转运动转化为往复直线动作，或是反过来把往复推力转化为旋转扭矩，是动力转换环节里的核心承载零件。

　　从实际工况出发，这类曲轴在运行时要持续承受交变弯曲应力与扭转冲击，尤其是偏心段与主轴颈的过渡位置，是应力集中的高发区，设计时首先要确定各段轴径的载荷边界：两端的支撑轴颈需要匹配标准深沟球轴承的安装尺寸，轴肩位置预留轴承内圈的定位台阶，台阶高度控制在轴承内圈厚度的1/3左右，既保证定位可靠，又不会因为轴肩过高导致轴承拆卸困难。中间的偏心曲柄段，偏心距需要严格匹配配套连杆的行程要求，偏心段的轴径要根据连杆大头轴瓦的宽度来确定，轴段长度比轴瓦宽度宽出0.2-0.3mm，给热胀冷缩留出轴向窜动间隙，避免运行时出现轴瓦抱死的问题。

　　建模过程中最先要梳理的是各轴段的位置基准，先以两端支撑轴颈的公共轴线为全局基准，再偏移出偏心段的中心轴线，所有回转特征都要严格对齐对应的基准轴，避免后续出工程图时出现基准混乱。过渡圆角的处理是这类零件建模的细节关键，所有轴径变化的位置都不能做直角锐边，要根据载荷大小设置R1-R3的过渡圆角，圆角半径不能过大，否则会干涉相邻轴承、轴瓦的安装端面，也不能过小，否则起不到缓解应力集中的作用。轴端的倒角统一做C1的45度倒角，既方便装配时引导轴承、联轴器的安装，也能去除机加工后的锐边毛刺，避免装配时划伤工人或是刮损密封件。

　　从安装边界来看，两端支撑轴颈的长度要匹配设备箱体的轴承座深度，轴端预留的联轴器安装段要做平键槽，键槽的宽度深度严格遵循GB/T 1096的普通平键标准，键槽的位置要避开轴肩过渡区，距离轴端的长度要保证联轴器安装后，平键的受力面完全贴合，不会出现键端悬空的情况。偏心段的表面粗糙度要求要高于普通支撑轴颈，因为这里要和连杆轴瓦持续摩擦，建模时可以单独给偏心圆柱面设置外观区分，方便后续出工程图时标注粗糙度与形位公差。另外，曲轴上的所有回转面都要设置同轴度公差要求，两端支撑轴颈相对于公共基准的同轴度要控制在0.02mm以内，偏心段相对于支撑轴颈的平行度公差不超过0.03mm，这些形位公差的要求在建模时就要通过基准特征的约束体现出来，避免后续做工程图时反复调整模型。

　　很多新手做这类轴类零件建模时，容易忽略轴肩退刀槽的设计，实际上所有需要磨削加工的轴段，都要在轴肩位置留出宽度2-3mm的退刀槽，槽深0.5mm左右，给砂轮留出退刀空间，否则磨加工时无法保证轴颈端面与圆柱面的垂直度，也会导致轴承安装时无法贴紧轴肩定位面。还有曲轴的动平衡考量，偏心结构本身存在固有不平衡量，建模时可以在偏心段的对侧预留平衡块的安装位置，或是直接在曲柄圆盘上做去重的工艺孔结构，方便后续零件加工完成后做动平衡校正，把运行时的振动值控制在允许范围内。

　　这类阶梯偏心曲轴的应用场景不局限于传统动力设备，在小型冲压设备、往复式计量泵、甚至是部分自动化设备的间歇送料机构里都有应用，不同场景下的载荷特性不同，轴径的粗细、偏心距的大小、材料的选择都会有变化，但核心的建模逻辑是一致的：先明确传动链路的载荷与行程要求，再确定各轴段的配合尺寸与安装边界，最后处理好过渡、定位、工艺相关的细节特征，才能建出符合实际生产要求的模型，而不是只能看不能用的外观造型。
