电源变压器用Z型钣金安装固定支架结构

　　在低压配电、小型工控电源的装配场景里，这类钣金支架是变压器本体与安装基面之间的核心衔接构件，日常接触的小型控制电源、板载电源模块、隔离变压器组件中，这类支架的使用占比超过六成，它不需要额外的转接件就能同时完成变压器的承托、定位、与安装面的绝缘隔离三个核心功能，相比型材拼接的固定结构，一体折弯的钣金件在批量生产时的一致性优势非常明显，不会出现拼接件累计公差导致的变压器安装孔位偏移问题。

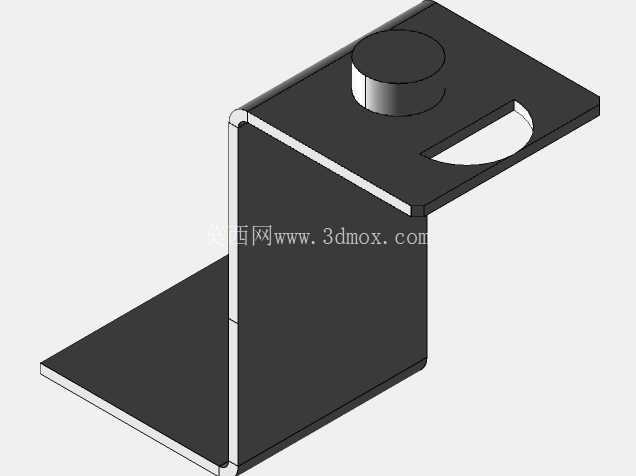

　　从结构功能上看，这个Z型折弯的支架分为三个功能段：底部水平段是与安装基面贴合的部分，设计时预留了对应的安装过孔，可适配M3到M4规格的紧固件，不管是安装在冷轧钢板机柜内壁、还是PCB板旁的塑料安装柱上，都能保证贴合面的平面度公差控制在0.1mm以内，避免安装后出现支架翘曲导致变压器工作时产生共振噪音；中间垂直段是主要的承力立面，折弯处做了小圆角过渡，既避免折弯时出现板材开裂的问题，也能抵消变压器工作时的微幅振动带来的应力集中，垂直段的高度是根据变压器本体的引脚高度设计的，刚好能让变压器底部的引脚与安装基面留出足够的安全爬电距离，满足低压电气的绝缘间距要求；顶部水平段是直接与变压器本体连接的部分，上面预留的圆形凸台结构是用来定位变压器磁芯的中心位置，旁边的半圆缺口是为了避让变压器的引出线，避免装配时导线被钣金锐边割破绝缘层，同时也能在灌封工序时让灌封胶顺利流入缝隙，提升整体结构的粘接强度。

　　设计这类钣金支架的时候，首先要确认的是板材的选型，一般选用0.8mm到1.2mm厚度的冷轧镀锌钢板，不需要做额外的表面喷涂，镀锌层本身就能满足常规工业环境下的防锈要求，折弯系数的计算要精准，因为Z型双折弯的结构如果折弯系数取值偏差0.1mm，最终上下两个水平段的平行度就会超出允许范围，导致变压器安装后出现倾斜。顶部的定位凸台是采用一体冲压成型的，不需要额外焊接定位柱，既减少了装配工序，也避免了焊接带来的变形问题，凸台的高度控制在2mm左右，刚好能卡入变压器磁芯底部的定位凹槽，装配时不需要额外的治具就能快速定位，提升流水线的装配效率。

　　从安装边界来看，这个支架的整体外轮廓尺寸控制得非常紧凑，底部水平段的外延长度不会超出变压器本体的投影范围，不会额外占用柜内的安装空间，垂直段的立面没有多余的凸起结构，不会和旁边的布线槽、其他电子元器件产生干涉。在实际选型适配的时候，需要注意支架的承重阈值，1mm厚度的镀锌钢板制作的该款支架，可稳定承托重量在500g以内的小型电源变压器，完全覆盖常规板载隔离变压器、小功率控制变压器的承重需求，如果是更大功率的变压器，只需要调整板材厚度到1.5mm，不需要改动整体的结构外形就能满足承重要求。另外，支架的边缘都做了去毛刺处理，所有锐边都倒了0.2mm的圆角，避免装配工人在接线、检修时被割伤，这也是电气类钣金结构件必须满足的基础安全要求。

　　在实际的设备运维场景里，这种一体钣金支架的抗疲劳性能也优于塑料支架，在设备长期运行产生的持续微振环境下，不会出现塑料件常见的老化脆裂问题，镀锌层的耐候性也能适应-20℃到60℃的常规工业设备工作温度范围，不管是放在室内的控制柜，还是户外的小型防雨配电箱里，都能保持长期的结构稳定性。设计时特意没有在支架上开多余的散热孔，是因为小型变压器本身的发热量不大，封闭的立面反而能阻挡部分灰尘落到变压器引脚位置，减少积灰导致的绝缘下降问题，同时也能避免外部的金属碎屑掉落到引脚之间造成短路风险。
