电源配套用长条形密封防护随机框结构

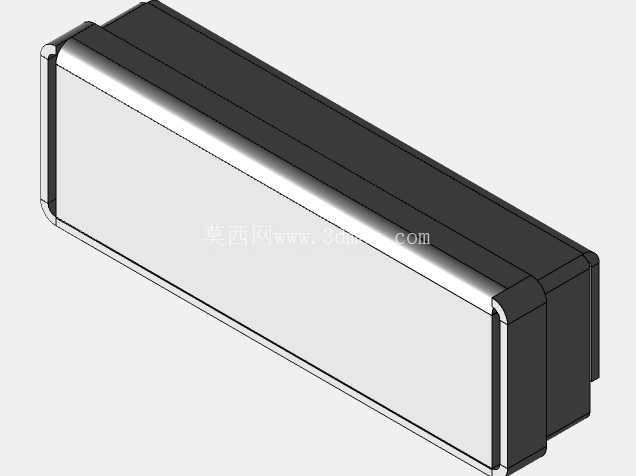

　　在低压配电、工业控制电源的配套结构设计中，这类长条形密封防护框是电源变压器外围防护的常用结构件，日常多应用在工控柜内部电源模块、小型外置电源适配器、线性电源组装环节，承担绝缘隔离、结构限位、边缘防护的核心作用，避免变压器铁芯、绕组部分直接接触金属柜体引发短路，同时也能减少生产、运输环节的磕碰损伤。从结构设计逻辑来看，该防护框采用三段式拼接的长方腔体造型，主体腔体为等截面通长结构，两端搭配端盖式封边，整体没有多余的异形凸起，适配狭长型安装空间的布局需求，很多工控柜内的预留安装槽为横向长条空位，这类规整的长方体结构可以最大化利用有限的安装纵深，不需要额外调整周边元器件的排布位置。

　　设计时优先考虑了装配的便捷性，框体边缘做了小半径圆角包边处理，没有尖锐的冲切毛边，一方面避免装配时划伤操作人员的手部，另一方面也不会刮破绕组外层的绝缘漆包线或绝缘胶带，减少装配环节的绝缘失效风险。框体的侧壁厚度做了均匀化处理，整体壁厚保持一致，不管是采用注塑成型还是钣金折弯加工，都能避免壁厚不均带来的缩痕、折弯变形问题，量产时的良率更易控制。从安装边界来看，该框体的长宽高比例接近6:2:1，长度方向的两个端面预留了隐形的安装卡位，不需要额外打固定孔，直接卡入变压器外围的对应卡槽即可完成固定，装配时不需要额外的螺丝紧固件，能减少电源整体的零件数量，降低组装工时。

　　框体的内槽尺寸和常规E型、C型长条变压器的外围尺寸做了适配预留，内壁和变压器铁芯之间保留了0.5-1mm的间隙，既可以容纳绕组外层的绝缘衬纸，也能预留一定的空气流通间隙，帮助变压器工作时的热量散出，避免密封结构导致的热量积聚。在实际使用场景中，这类防护框还承担了绝缘隔离的作用，框体本身采用绝缘材质制作，安装完成后可以将变压器的带电部分和周边的金属结构件完全隔开，即使变压器长期工作出现绝缘层老化的情况，也能通过外层防护框形成第二道绝缘屏障，降低漏电、短路的故障概率。设计时没有在框体表面开设多余的散热孔，是考虑到很多应用场景存在粉尘、凝露的问题，全封闭的侧壁结构可以阻挡大部分粉尘进入变压器绕组缝隙，避免粉尘堆积导致的绝缘性能下降，适配多粉尘、轻度潮湿的工业车间使用环境。框体两端的封边结构做了阶梯式卡扣设计，和主体腔体拼接时不需要额外涂胶或者焊接，依靠卡扣的过盈配合即可完成固定，后期如果需要检修变压器绕组，只需要撬开两端的封边即可拆开防护框，不需要破坏框体本身，维护操作更加便捷。

　　从结构强度来看，框体的长边侧壁做了微幅的内凹加强筋设计，沿着长度方向分布，既不会增加整体壁厚导致材料成本上升，也能提升长条形框体的抗弯折强度，避免在安装、运输过程中受挤压出现侧壁变形，卡入安装位后不会因为框体变形出现松动脱落的问题。在三维建模过程中，这类结构需要重点关注卡扣位置的拔模角度、圆角过渡的连续性，以及内槽尺寸的公差预留，因为防护框和变压器属于间隙配合，尺寸公差过大会导致装配过松容易脱落，公差过小则会出现卡装困难，甚至压伤变压器绕组的问题。实际选型应用时，这类防护框可以适配功率在10-50W区间的长条型电源变压器，常见于小型工控设备电源、仪器仪表内置电源、LED驱动电源的结构配套，相比传统的全包式金属外壳，这类绝缘防护框的重量更轻，加工成本更低，同时绝缘性能更优，不需要额外做表面喷塑绝缘处理，能简化整个电源模块的生产工艺流程。
