铲山拖拉机液压下跌作业装置结构模型

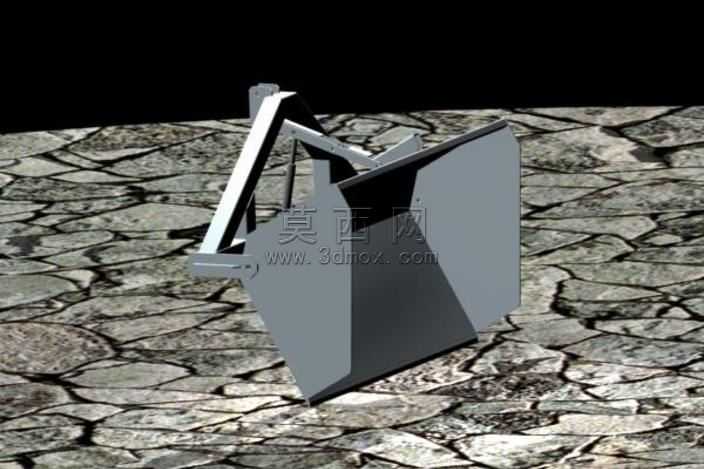

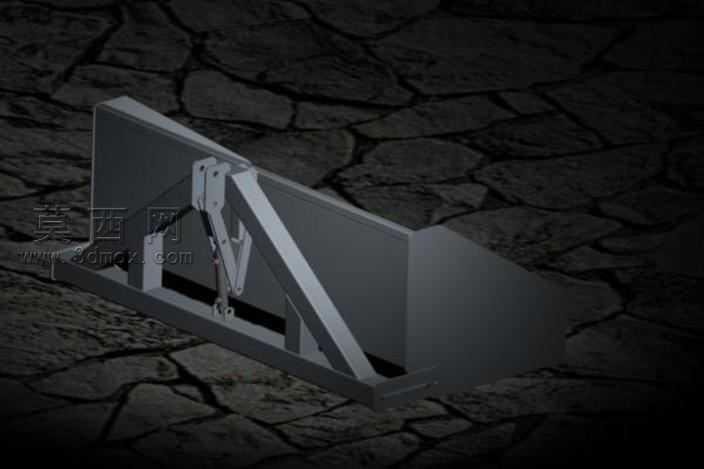

本模型为铲山作业用拖拉机配套的液压下跌作业装置，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循机械设计装配规范，对每一处连接结构、运动副都做了精准的尺寸约束与配合定义，确保模型可完整还原装置的实际运动逻辑。模型整体采用框架式承载结构设计，主体承载板件采用加厚钢板材质模拟，在渲染阶段为金属构件赋予了哑光磨砂钢材材质，还原了工程机械构件的真实质感，表面做了细微的粗糙纹理处理，避免金属材质过于光滑失真，背景搭配干裂地面纹理，模拟户外山地作业的真实使用场景。装置核心采用液压驱动的连杆执行机构，建模时对液压油缸的缸筒、活塞杆、铰接销轴都做了独立的零件建模，清晰展现了液压传动的动力传递路径：液压油缸伸缩时通过铰接连杆带动作业挡板完成下跌动作，可实现铲山作业中的物料推挡、坡面整理功能。结构设计上，斜向支撑梁与主框架采用刚性焊接连接的模拟设计，大幅提升装置整体的抗扭、抗冲击载荷能力，适配山地作业的复杂受力工况；所有铰接位置都预留了标准销轴安装位，符合实际机械装配的工艺要求，可直接用于后续的工程出图、运动仿真验证。设计思路围绕山地铲山作业的实际需求展开，重点优化了液压执行机构的力臂角度，确保液压油缸输出的推力可以高效传递到作业端，避免出现动力损耗过大的问题；同时对装置的整体重心做了合理排布，安装在拖拉机前端时不会过度影响拖拉机的行驶稳定性。渲染阶段采用了侧方打光方案，通过明暗对比突出装置的结构层次感，清晰展现框架、连杆、液压件之间的装配关系，让观看者可以快速理解装置的组成结构与工作原理，模型所有零件都做了干涉检查，不存在装配冲突问题，可直接用于机械结构教学、作业装置方案验证等场景。
