动力装置前端半透明防护端盖结构

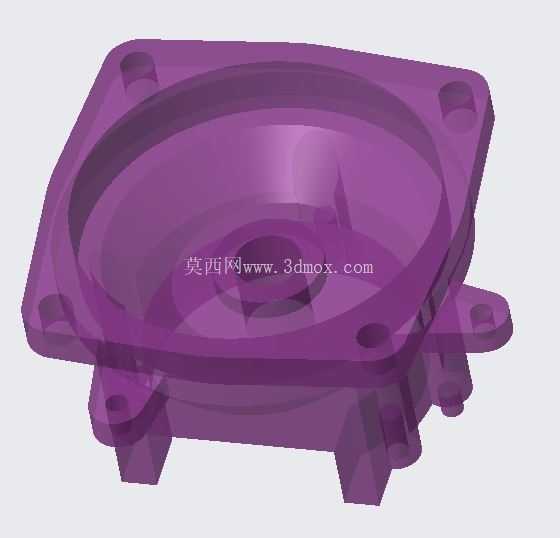

　　这类端盖结构多配套在小型动力输出单元的前端位置，日常在小型内燃机组、微型液压动力单元、便携动力工具的前端防护场景中十分常见，核心作用是封闭动力单元的前端腔体，阻隔外界粉尘、切削碎屑、飞溅液体进入腔体内部，同时为前端的输出轴密封件、轴承外圈提供定位支撑的基准面。从结构细节来看，整个端盖采用方形带延伸安装耳的布局，而非传统的圆形端盖结构，这种设计主要是为了适配安装空间受限的紧凑动力单元，四个边角延伸出的安装耳上预留了沉头安装孔，安装时可以直接通过螺栓将端盖锁紧在动力单元的壳体前端面上，沉头孔的设计能够让螺栓头部完全没入安装耳平面，不会额外突出占用外部空间，也能避免螺栓头部被外部构件剐蹭松动。

　　端盖的主体腔体采用内凹的弧面过渡设计，腔体内部的曲面完全贴合动力单元前端的旋转构件轮廓，既能够最大化缩减端盖自身的壁厚、降低整体重量，又能保证端盖内壁和内部旋转构件之间预留均匀的安全间隙，避免运行过程中出现剐蹭干涉。在端盖的侧下方还延伸出两个带孔的定位支脚，这两个支脚的作用是在端盖安装时先卡入壳体前端的定位槽内，实现预装定位，降低安装时的对位难度，同时在设备运行产生振动时，这两个支脚能够分担安装螺栓受到的横向剪切力，避免螺栓长期受交变载荷出现疲劳断裂。端盖的边缘位置做了一圈凸起的密封压边，安装时可以将橡胶密封圈压在壳体端面的密封槽内，相比平直面压接的结构，这种凸起压边能够让密封圈的压缩量更均匀，在设备经历高低温变化、长期振动的工况下，依然能保持稳定的密封性能，不会出现渗漏问题。从安装边界来看，端盖的整体外轮廓尺寸适配常规120-150mm见方的动力单元前端面，安装耳的孔位中心距按照通用小型动力单元的安装孔位标准设计，能够直接替换同规格的传统金属端盖，不需要额外修改壳体的安装孔位。

　　设计这类端盖的时候，首先要确认内部旋转构件的最大回转轮廓，保证内壁和回转件的间隙控制在1.5-2mm之间，间隙过小容易因为加工误差、运行热胀冷缩出现剐蹭，间隙过大则会让端盖整体尺寸偏大，浪费安装空间；其次要核算安装耳的厚度，根据设备运行时的振动加速度，保证安装耳在承受螺栓预紧力和振动载荷时不会出现断裂，通常采用工程塑料材质时安装耳厚度不低于4mm，若采用金属材质则可以适当缩减到2.5-3mm；另外还要注意密封压边的平面度，整个压接面的平面度公差需要控制在0.1mm以内，否则会出现局部密封圈压缩量不足，导致密封失效。

　　在实际应用场景中，这类端盖除了基础的防护密封作用，部分采用透明或半透明材质制作的版本，还能让运维人员直接观察到内部构件的运行状态，不需要拆开端盖就能检查内部是否有积屑、密封件是否出现渗漏，大幅降低日常巡检的工作量。比如在便携型园林动力工具、小型台式加工设备的动力端，这种半透明端盖的应用已经十分普遍，既满足了防护密封的功能需求，又兼顾了日常运维的便利性。端盖的腔体内部还预留了密封件的安装槽位，可以直接嵌入骨架油封，对输出轴进行动密封，槽位的尺寸按照标准油封的安装尺寸设计，不需要额外加工密封座，进一步简化了整个动力单元的前端结构，减少了零部件数量，降低整体装配的复杂度。
