带侧接接口的弯型燃料通风管结构设计

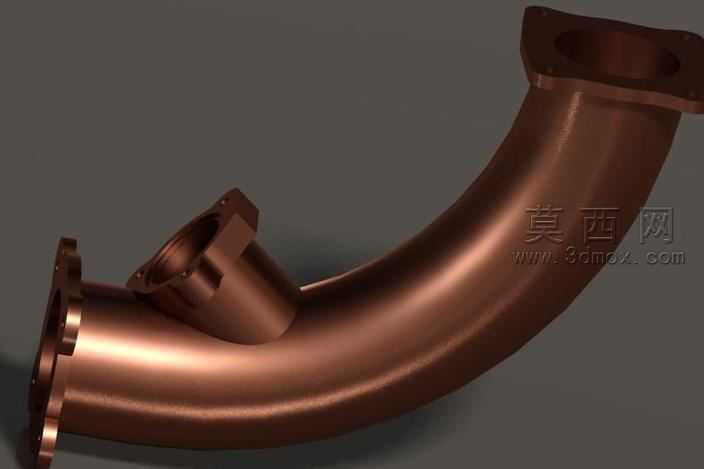

本作品为燃料输送场景配套的弯型通风管路构件，采用三维参数化建模方式完成全结构设计，建模过程中优先保证管路流体通路的顺滑性，针对90度弯折的主通路做了等曲率过渡处理，避免管路内部出现直角折角造成的流体阻力激增、流场紊乱问题。模型整体采用金属黄铜质感的材质渲染方案，还原金属管路构件的真实视觉效果，材质参数调整阶段重点匹配了黄铜材质的金属反光度、表面细微磨砂质感，渲染输出时搭配中性灰色背景突出构件本身的结构特征，同时添加柔和的环境光遮蔽效果，清晰呈现各接口的装配衔接结构。结构设计上，主弯管的两端分别设置方形法兰安装结构，法兰端面预留均匀分布的螺栓安装孔位，可直接与对应规格的设备端面完成密封装配，保证管路连接后的结构强度与密封性能；在弯管的弧面侧方额外设置了一个带六角锁紧结构的侧接支路接口，该接口可适配外接检测元件、支路分流管路或者泄压组件的安装需求，接口处做了加厚补强处理，避免侧接位置长期受流体压力出现结构开裂问题。设计阶段充分考虑了实际加工与装配的可行性，所有管壁厚度保持均匀一致，法兰与管路主体的衔接位置做了圆角过渡处理，既可以降低加工过程中的应力集中风险，也能减少流体在管路拐角位置的滞留区域。建模过程中对所有安装孔位、接口尺寸、管路通径都做了参数化约束，后续可根据不同的设备安装需求、流量参数快速调整对应尺寸，无需重新搭建整体模型框架，大幅提升同类型管路构件的设计迭代效率。渲染环节针对金属表面的光影反射做了多轮调试，既保留金属材质的质感，又不会因为过度反光遮挡结构细节，让观看者可以清晰识别主通路、侧接接口、法兰安装位的相对位置与结构形态，完整呈现该通风管作为燃料通道的功能布局与结构特点。
