带胎面排水花纹的乘用车辆橡胶轮胎结构

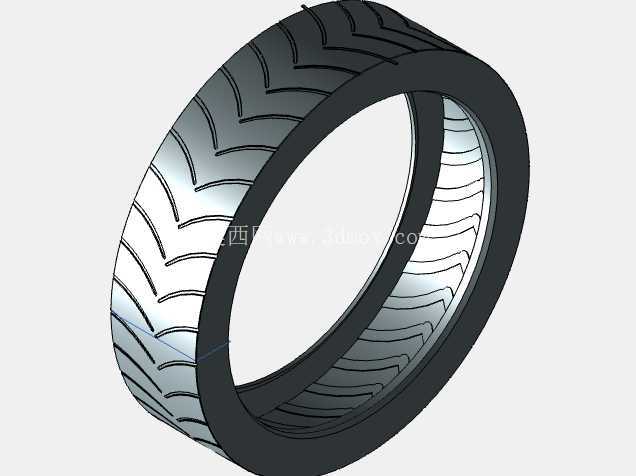

　　日常做底盘行走系统配套设计时，轮胎是最容易被初入结构岗的工程师忽略的边界约束件，很多人做总装时只留个大致的环形占位，等到实车装配阶段才发现干涉、抓地力不足、排水性能不达标的问题，反而拖慢整个项目的验证进度。这次的轮胎结构建模，完全是按照量产乘用车辆的配套需求来做的，没有做简化处理，胎面的每一道花纹沟槽、胎侧的弧度、胎圈的安装贴合面都做了完整的结构还原，不是那种只能做渲染用的外观模型。

　　先从实际应用场景说，这类斜交排水花纹的轮胎，主要适配普通铺装路面的家用乘用车辆、小型电动代步车，也可以用在厂区内部的低速转运拖车上，核心作用是承接车身载荷，在车辆行驶过程中缓冲路面传来的颠簸冲击，同时通过胎面花纹和路面的接触，提供足够的纵向抓地力与侧向防滑能力，尤其是雨天行驶时，胎面的连续人字形沟槽可以快速把接地面的积水从花纹导槽里排出去，避免接地面形成水膜导致打滑失控。很多人做轮胎建模时只做外表面的花纹，忽略了胎体内部的层级结构，其实实际生产中胎体是由多层帘布层、缓冲层、气密层叠加组成的，这次建模时也把内部的层级贴合面做了结构预留，方便后续做有限元分析时直接赋予不同的材料属性，不用再重新拆分实体。

　　设计思路上，没有追求夸张的竞技类半热熔花纹，而是选择了最通用的对称式人字形排水花纹，这种花纹的优势是滚动阻力小，日常行驶的耐磨性能更好，而且前后左右四个轮胎可以互换安装，后期维护更换的成本更低。胎面的花纹深度按照常规民用轮胎的使用标准设置，沟槽的宽度做了渐变处理，靠近胎肩位置的沟槽更宽，能更快把积水排到胎侧之外，胎肩位置做了加厚的圆弧过渡，避免车辆转向时胎肩过度磨损，也能提升过弯时的侧向支撑力。胎圈部分的结构是按照标准轮辋的安装尺寸做的，内部预留了钢丝圈的安装位，和轮辋贴合的锥面角度完全匹配行业通用的安装标准，装配时不需要额外修配就能直接卡入轮辋的安装槽，保证充气之后的密封性能，不会出现慢漏气的问题。

　　安装边界和尺寸方面，建模时严格参照常规14寸民用轮辋的适配参数，轮胎的断面宽度、扁平比都和量产同规格产品保持一致，总装时轮拱的预留空间可以直接参考这个模型的外轮廓来做，胎侧的最大形变预留量也做了结构考虑，满载状态下胎侧受挤压变形后的最大外扩尺寸不会超出模型的边界包络，不会和轮拱内衬、悬挂摆臂发生运动干涉。胎面的接地印痕在标准胎压下是接近矩形的接触面，单位面积的接地压力分布均匀，不会出现局部压力过大导致的偏磨问题。另外胎侧的标识区域做了平整的曲面预留，后续如果需要添加规格标识、品牌标识，可以直接在这个曲面上做贴图或者凸台特征，不用重新调整胎侧的曲面曲率。

　　很多工程师做整车装配时，习惯把轮胎做成刚性的圆环，忽略了轮胎的弹性形变特性，其实在做运动干涉检查、底盘动力学仿真的时候，轮胎的形变参数是非常重要的输入项，这个模型在建模时把胎体的壁厚、不同部位的橡胶厚度都做了区分，胎面位置的橡胶厚度更厚，对应耐磨需求，胎侧位置的橡胶厚度稍薄，对应缓冲形变的需求，后续做仿真时可以直接根据不同位置的厚度赋予对应的邵氏硬度参数，得到更贴近实际工况的仿真结果。另外胎面的花纹沟槽没有做尖锐的直角过渡，所有沟槽的根部都做了小圆弧处理，一方面是避免实际生产时橡胶应力集中导致的花纹块开裂，另一方面也能减少行驶过程中沟槽夹带小石子的概率，提升轮胎的实际使用寿命。
