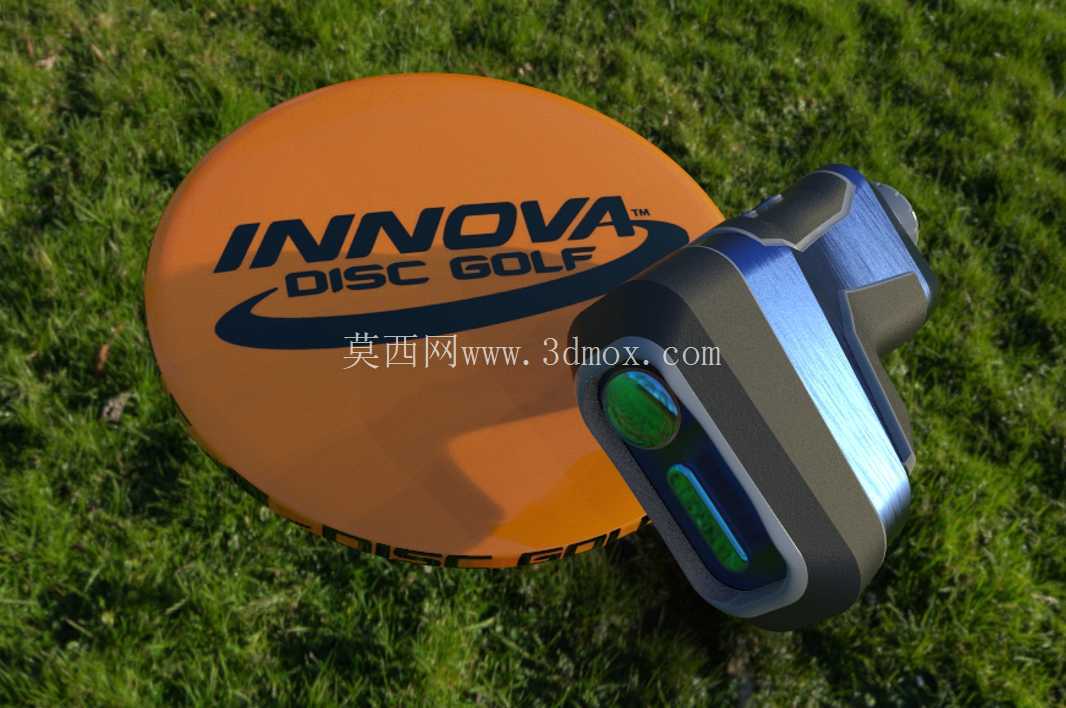

飞盘高尔夫手持激光测距设备外观结构

　　这款手持测距设备的开发初衷，是填补飞盘高尔夫运动场景下专用测距装备的市场空白，区别于通用工程测距仪、狩猎测距仪的功能偏向，所有结构设计都围绕户外飞盘场地的使用需求做适配。飞盘高尔夫的场地多设置在郊野公园、林地缓坡区域，地形起伏大、植被遮挡多，选手需要频繁测量抛掷点到目标筐的直线距离、不同落点的高程差，还要规避树枝、土坡等障碍物对飞行路径的影响，通用测距仪要么体积过大不便随身携带，要么测量逻辑偏向工程场景，无法快速识别目标筐这类小型户外目标，这款设备就是针对这些痛点做的定向优化。

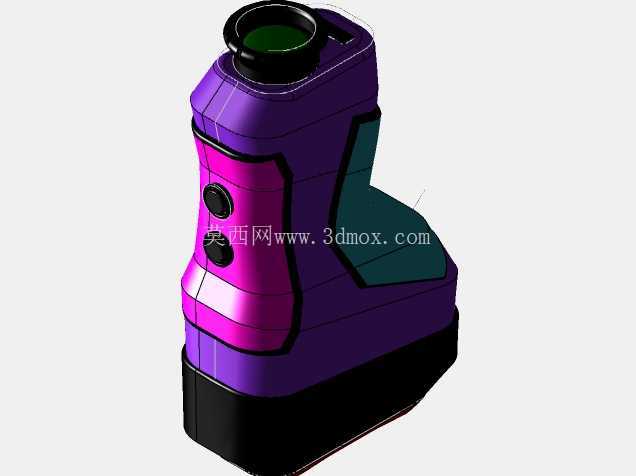

　　从握持结构来看，设备整体采用符合人体工程学的异形曲面造型，握把区域做了12度的内收倾角，刚好匹配成年人自然握持时的手腕角度，长时间单手握持也不会产生腕部疲劳，握把两侧覆盖的软胶防滑层做了微纹理处理，即使在夏季手心出汗、或者雨天户外使用时，也能提供足够的摩擦阻力，避免设备滑脱。整机重量控制在180g以内，比常规工程测距仪轻40%左右，可以轻松放入运动裤口袋或者腰挂收纳套中，不会给选手的行进过程增加额外负担。设备前端的光学窗口做了内凹式防护设计，窗口边缘高出镜面1.5mm，即使设备意外掉落接触地面，也不会直接刮花光学镜片，窗口外侧的密封胶圈做了IP54级防护处理，可以抵御户外使用时的扬尘、零星雨滴侵入，适应复杂多变的户外天气条件。

　　功能布局上，设备顶部设置了两枚实体按键，靠前的按键为单次测量触发键，按键行程1.2mm，按压力度控制在5N左右，单指操作时不需要刻意调整握持姿势就能轻松触发，靠后的按键为模式切换键，可以在直线距离测量、高程差测算、坡度补偿、连续扫描几个常用模式间快速切换，所有模式切换都不需要进入二级菜单，单击即可完成切换，选手在行进过程中不需要停下脚步盯着屏幕操作，靠触觉就能完成功能调整。设备前端的发射与接收镜头采用同轴光路设计，相比旁轴光路的测距设备，在测量100米内的近距离目标时，视差误差可以控制在0.1米以内，完全满足飞盘高尔夫运动中对距离精度的要求，镜头组外侧的遮光罩做了加长处理，在晴天阳光直射的场景下，可以有效减少杂光进入接收传感器，避免强光下测量失准的问题。

　　从结构设计的细节来看，设备外壳采用双色注塑工艺，主体硬胶部分使用ABS+PC合金材料，兼顾结构强度与抗冲击性能，即使从1.5米高度掉落到草地、泥土地面，外壳也不会出现开裂或者变形，软胶部分使用TPE材料，邵氏硬度控制在60A，既提供足够的握持摩擦力，又不会因为长时间户外使用出现老化发粘的问题。设备的电池仓设置在握把底部，采用旋盖式密封结构，更换电池时不需要借助额外工具，徒手就能拧开仓盖，仓盖内侧的防水胶圈可以避免雨水、露水从电池仓缝隙渗入内部电路。设备尾部设置了挂绳孔，可以搭配手腕挂绳使用，进一步降低使用过程中设备掉落的风险。

　　在光学性能匹配上，这款设备的测量范围覆盖5米到200米，完全覆盖飞盘高尔夫场地中绝大多数的抛掷距离需求，测量响应时间控制在0.3秒以内，对准目标后按下按键几乎可以瞬间得到距离数值，不会耽误选手的判断节奏。针对飞盘高尔夫场地中常见的树木、草丛遮挡问题，设备的信号处理算法做了针对性优化，可以过滤掉近处植被反射的杂波信号，优先识别远端的目标筐反射信号，减少误测的概率。设备的显示模块采用低功耗段码液晶屏，屏幕背光做了亮度自适应调整，在强光下屏幕内容清晰可见，在傍晚弱光环境下也不会因为亮度过高刺眼，同时低功耗设计可以保证单节CR2电池支持超过3000次测量，满足整个赛季的户外使用需求。

　　从安装边界与适配性来看，这款设备不需要额外的固定安装结构，本身就是为手持使用设计的，整体外形尺寸控制在110mm70mm35mm以内，比常规的智能手机更小，便携性极强。设备的重心设计在握把中心位置，单手握持时不会出现头重脚轻的情况，长时间举持瞄准也不会出现手部酸胀的问题。在结构建模过程中，所有曲面都做了G2连续处理，外壳拼接处的缝隙控制在0.1mm以内，既保证外观的流畅性，也避免户外使用时缝隙中积存泥土、草屑，后期清理只需要用湿布擦拭即可，没有容易积污的卫生死角。设备的边角全部做了R3以上的圆角处理，没有尖锐的棱角，即使在运动过程中设备碰到身体或者其他物体，也不会造成磕碰损伤。
