MAGRFHELIC圆形指针式差压表结构设计

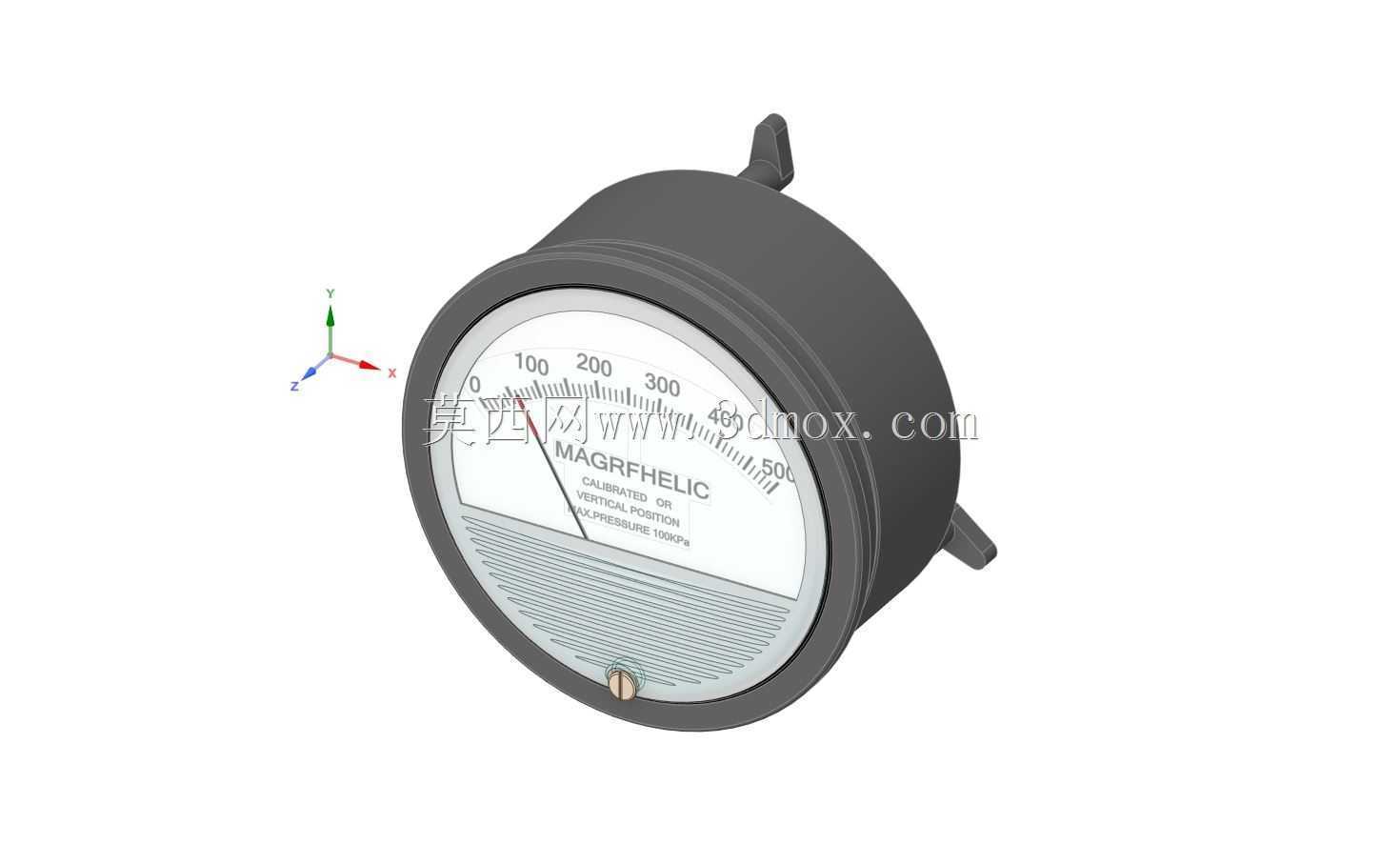

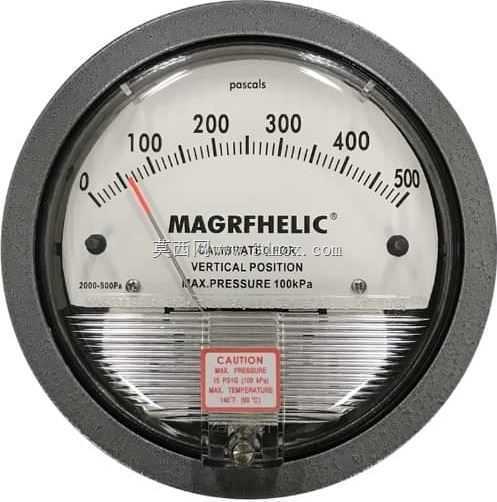

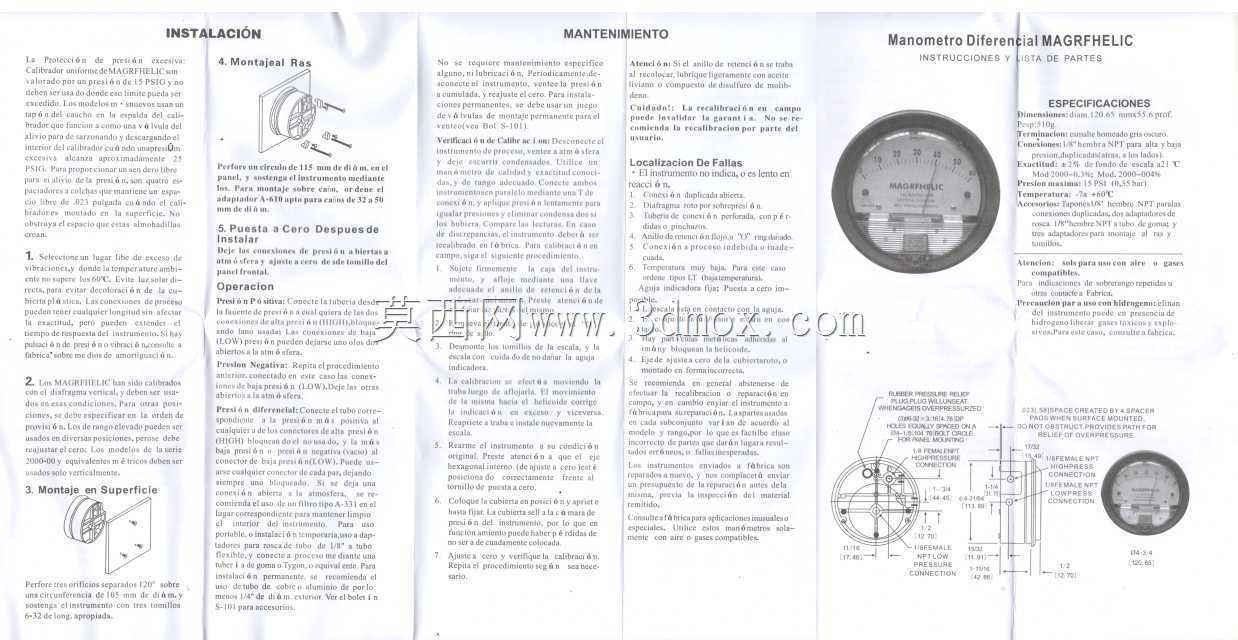

　　在洁净室压差管控、通风管道风压监测、除尘系统阻力检测、暖通空调滤网堵塞判定这类工业现场场景里，差压表是无需外接电源就能直观获取压差值的核心检测部件，这次完成的MAGRFHELIC结构设计，完全围绕现场安装、读数、长期使用的实际需求展开，没有做多余的装饰性结构。从实际使用的角度出发，这类表具大多安装在墙面、设备面板或者风管侧壁，日常巡检人员需要在1-2米的距离就能快速读出示值，所以表盘的刻度排布做了针对性优化：0到500Pa的量程区间内，每100Pa设置长刻度线与大字号数字标识，每50Pa设置中刻度线，每10Pa设置短刻度线，配合黑色三角形指针，巡检时扫一眼就能快速判断压差值是否在工艺允许区间内，不用凑近逐格辨认。

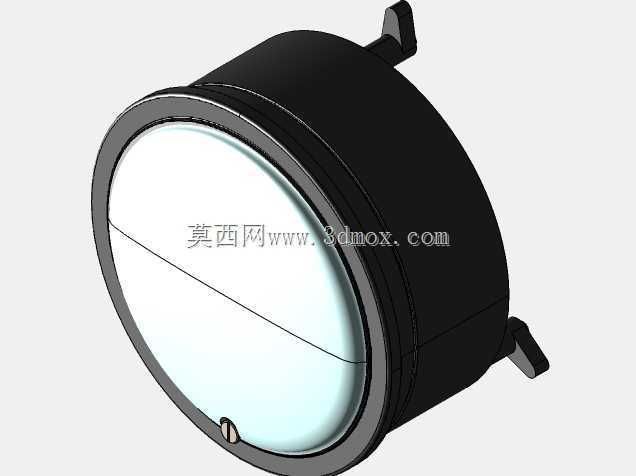

　　表壳采用圆形一体注塑结构，侧壁做了均匀的壁厚加强筋，既保证壳体在0-1MPa的静压作用下不会出现形变漏压，也控制了整体重量，避免长期壁挂安装后出现固定位松动。壳体背面预留了两个标准的压力引压接口，分别对应高压侧与低压侧，接口的同轴度公差控制在0.1mm以内，保证现场安装时快插接头或者紫铜引压管能顺利对接，不会出现偏斜导致的密封失效问题；壳体两侧伸出的两个安装固定耳，开孔尺寸适配通用的面板安装螺丝，安装耳与壳体一体成型，根部做了R2的圆角过渡，避免安装拧紧螺丝时应力集中导致固定耳断裂。表盘正面的透明视窗采用略微向外凸起的弧面设计，一方面减少环境光在视窗表面的反光，避免不同角度巡检时出现读数盲区，另一方面弧面结构比平面视窗的抗冲击性能更好，现场搬运或者安装过程中轻微磕碰不会直接碎裂。视窗与壳体的配合处设计了嵌入式的密封胶圈槽，装配时放入橡胶密封圈后，整体防护等级可以达到IP54，满足一般工业厂房、洁净走廊这类有少量粉尘、偶尔有溅水的场景使用要求，不会因为粉尘进入表内导致指针卡滞，也不会因为潮气进入造成表盘刻度发霉脱落。

　　指针的配重经过反复调校，转动轴采用低摩擦系数的宝石轴承结构，即使两侧压差只有10Pa，指针也能平稳偏转，不会出现迟滞或者跳针的问题；表壳底部设置了微小的平衡气孔，平衡表内与外界的大气压，避免环境温度变化导致表内密闭空气热胀冷缩，带来额外的测量误差。从安装边界来看，这款差压表的整体外径为120mm，壳体厚度为55mm，面板安装时需要在安装面板上开出直径105mm的安装孔，两个固定耳的中心距为130mm，安装完成后表盘突出安装面的高度为12mm，不会突出过多影响通道通行，也不会凹陷过深导致读数困难。

　　在建模过程中，所有配合面的公差都按照仪表类零件的通用公差设定，视窗与壳体的配合采用小间隙配合加密封胶圈的结构，既方便生产时的装配，也能保证长期使用的密封可靠性；引压接口的内孔做了倒角处理，避免安装引压管时割坏密封圈造成漏气。考虑到现场可能出现的过压情况，表内的限位结构做了冗余设计，当压差超过满量程1.5倍时，指针会被限位块挡住，不会因为过压导致指针弯曲或者内部弹性元件永久变形，提升了表具的抗过载能力。另外，表盘下方的条纹结构是零位调整的防护区域，现场安装完成后如果出现指针零位偏移，不需要拆开表壳，直接用小螺丝刀从下方的调整孔伸入就能调整零位，调校完成后防护条纹可以避免灰尘直接从调整孔进入表内。整个结构没有多余的复杂零件，所有零部件都采用易加工、易采购的通用结构，生产装配时不需要特殊的工装夹具，适合批量生产，同时后期维护也很方便，密封圈、视窗这类易损件都可以快速更换，不需要整体报废表具。
