法兰连接式三通旋塞阀组装结构设计

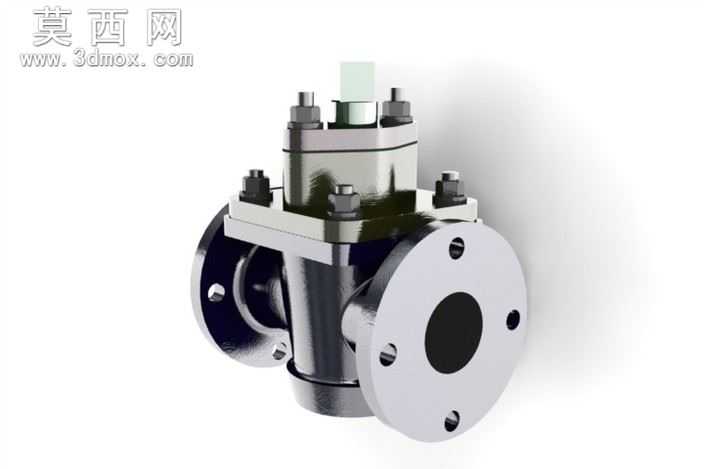

本作品为法兰连接式三通旋塞阀的完整组装三维模型，建模过程严格遵循阀门行业通用设计规范，以SolidWorks为核心建模工具，采用自底向上的装配设计思路完成整体搭建。首先针对单个零件开展参数化建模：阀体部分采用拉伸、旋转切除等基础特征构建三通流道腔体，法兰端严格匹配公称通径对应的螺栓孔分布尺寸，对法兰密封面做凸起精加工特征处理，确保密封接触区域的结构精度；旋塞启闭件采用带锥度的回转体结构建模，精准控制锥面配合公差，预留密封件安装槽位；顶部阀杆、压紧螺栓、填料压盖等零件均按机械设计标准完成尺寸约束，对螺栓的螺纹特征做简化装饰性建模，既保证视觉辨识度又控制模型整体复杂度。装配阶段严格按照实际阀门装配流程添加配合约束，法兰端面与阀体流道轴线添加垂直配合，旋塞锥面与阀体内腔添加同轴配合并保留合理转动间隙，螺栓与法兰孔添加同轴、端面重合配合，确保所有零件无干涉、装配关系符合实际生产装配逻辑。材质与渲染环节，阀体、旋塞、法兰等金属承压部件赋予304不锈钢材质，调整金属粗糙度参数模拟锻件经机加工后的哑光金属质感，螺栓、压盖等紧固件做镀锌钢材质区分，密封件部位赋予丁腈橡胶的哑光深色材质；渲染阶段采用三点布光方案，主光源从侧上方打亮阀体主展示面，辅光源弱化金属件暗部死黑区域，添加柔和环境反射模拟工业金属的真实光影效果，背景采用浅白渐变突出阀门主体结构。模型完整还原了三通旋塞阀的流道换向结构、法兰连接结构、填料密封结构与顶部启闭驱动结构，可直观展示旋塞转动实现管路介质流向切换的工作原理，所有零件结构均具备可加工性，装配层级清晰，可直接用于阀门产品结构演示、装配工艺指导、管路系统配套选型参考等场景，建模过程中对非关键细节做合理简化，在保证结构准确性的前提下优化了模型面数，适配各类三维展示与工程参考需求。
