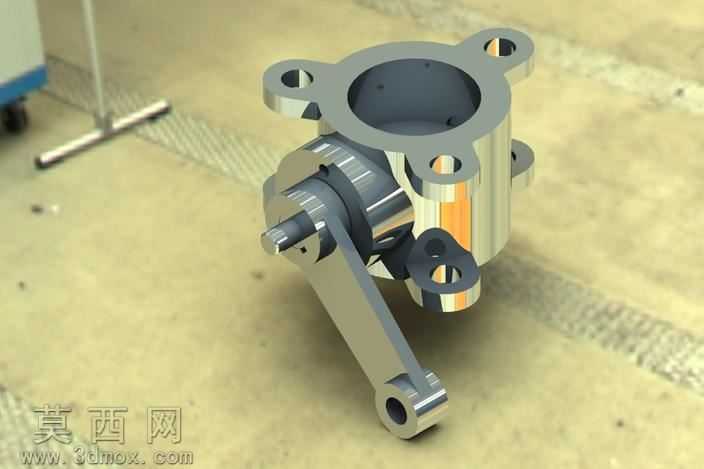

手动杠杆式法兰连接蝶阀三维结构设计

本作品为手动驱动法兰式蝶阀的三维数字化模型，建模过程严格遵循机械设计规范，先从核心通流腔体结构入手，搭建阀体主体的基础特征：阀体采用直通式圆柱通腔设计，上下两端设置带安装孔的三耳式法兰连接结构，安装孔位置经过同轴度校验，可匹配对应通径的管路法兰安装标准，法兰端面预留密封槽位的结构特征，还原实际产品的密封装配逻辑。随后完成蝶板与阀杆的传动结构建模，蝶板采用偏心密封式结构设计，阀杆与蝶板的连接部位做了扁位传动特征，避免启闭过程中出现打滑失效，阀杆与阀体的配合部位设置了轴套安装位的结构细节，还原转动副的装配关系。驱动部分采用外置杠杆式手柄结构，手柄与阀杆的连接端做了方榫传动特征，手柄末端设置防滑握持结构与定位孔位，可配合阀体上的定位块实现阀门开度的档位锁定，直观还原手动蝶阀的启闭操作逻辑。材质渲染阶段，对阀体、阀杆、手柄等金属部件赋予抛光金属材质，模拟铸钢件经机加工后的金属光泽与表面质感，对密封部位赋予非金属橡胶材质的哑光质感，通过光影调整突出各部件的结构边界与装配层次，清晰展现部件间的配合关系。建模过程中对所有活动部件做了装配约束校验，确保手柄转动时可带动阀杆、蝶板完成90度启闭动作，各部件间无结构干涉，法兰安装孔、传动配合面的尺寸均参照通用蝶阀的行业设计标准设定，完整还原手动蝶阀从外部连接结构到内部传动密封的全部细节，可用于阀门结构原理演示、管路系统装配模拟、产品设计方案校验等场景，清晰展现手动法兰蝶阀的结构组成与工作逻辑。
