电子实验用无焊迷你面包板结构设计

　　在电子电路原型验证、嵌入式开发实训、学生电子竞赛备赛以及小型功能电路预调试场景中，面包板是无需焊接即可快速完成电路搭建的核心辅具，本次呈现的迷你款面包板结构，针对桌面级小体积实验场景做了针对性的结构优化，区别于常规大尺寸面包板，更适配单功能模块验证、传感器信号调试这类元件数量少、布线密度低的实验需求。从实际使用场景出发，这类迷你面包板常被搭配arduino最小系统板、小型传感器模块使用，不需要占用过多桌面空间，也能避免大面包板多余插孔带来的布线混乱问题，很多工程师在做前期原理验证时，会优先用这类小板子完成核心功能回路测试，确认逻辑通顺后再转移到大尺寸面包板或者直接绘制PCB，能大幅减少前期调试的布线工作量。

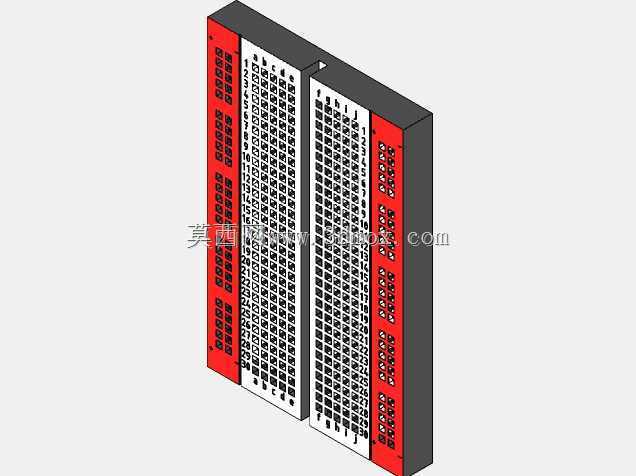

　　从功能特性来看，这款面包板沿用了无焊面包板的经典接触结构，板身的插孔按照标准间距排布，每列插孔内部通过金属弹片连通，能够兼容常规直插元件的引脚直径，不管是0.25mm线径的单芯杜邦线，还是直插电阻、电容、DIP封装的芯片引脚，都能直接插入完成电气连接，不需要额外焊接，元件可以反复插拔使用，非常适合需要频繁调整电路参数的原型开发阶段。板身表面印刷了清晰的行列标识，还有红蓝两色的电源轨标识线，红色对应正电源、蓝色对应地，布线时可以顺着标识走电源和地线，能有效减少电源接反的低级失误，对于刚接触电子实验的新手来说，清晰的标识也能降低布线的出错概率。

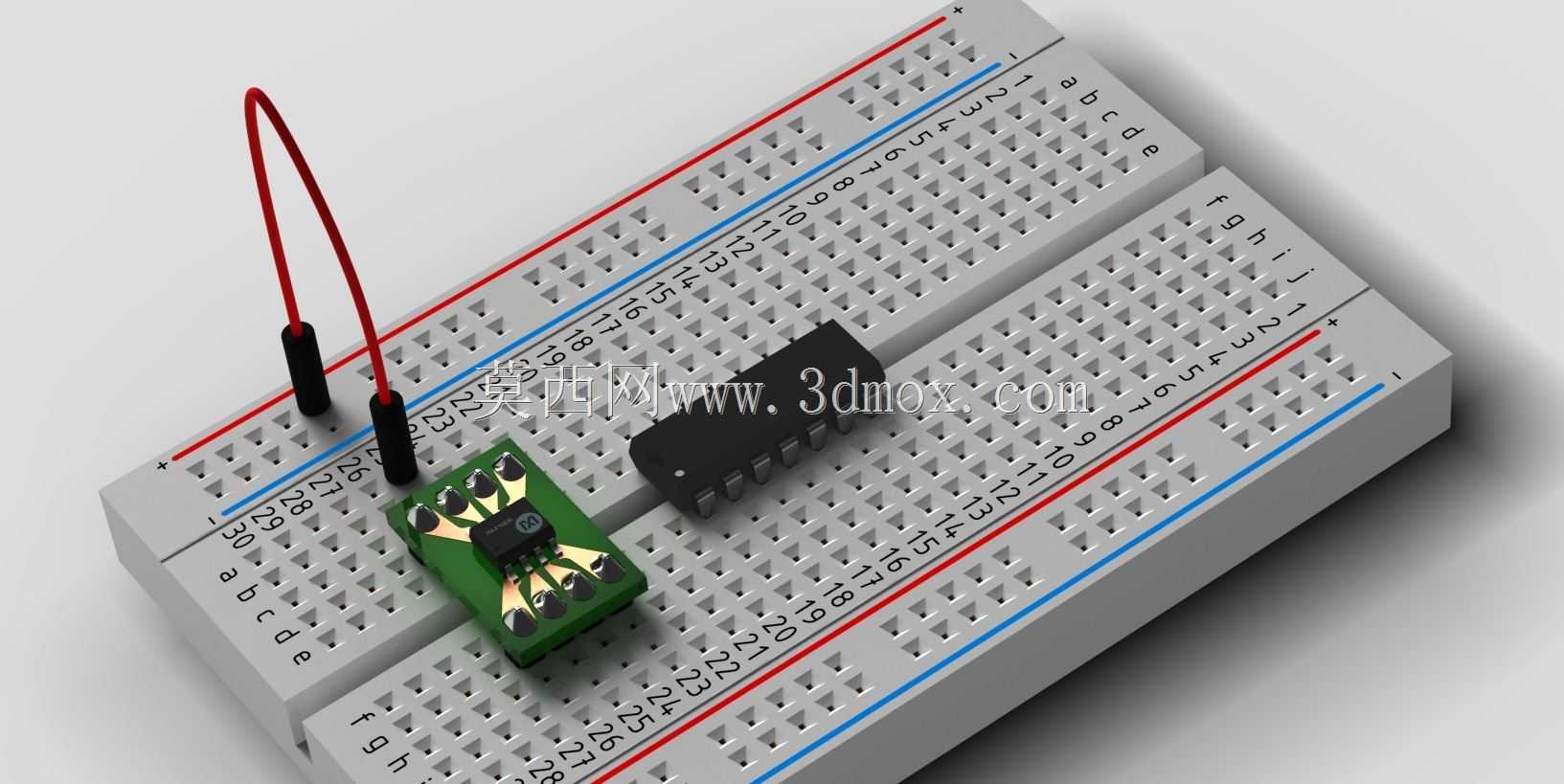

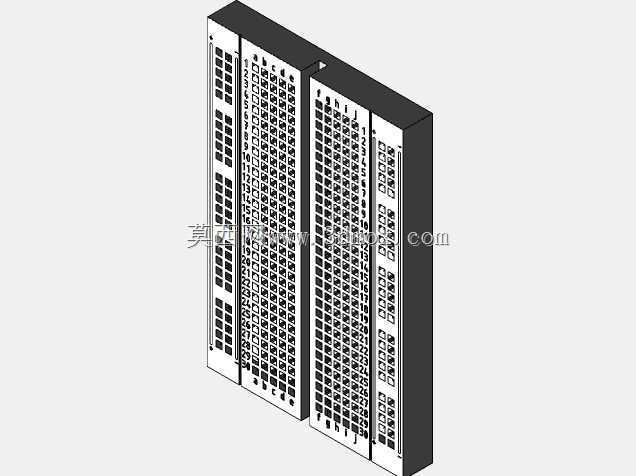

　　设计思路上，这款迷你面包板没有追求大尺寸的插孔数量，而是把核心区域做了紧凑化布局，中间的芯片插槽区域刚好适配标准DIP封装的集成电路，两侧的信号插孔列数刚好满足小型电路的信号连接需求，不会预留过多闲置区域。板身的边缘做了圆角处理，日常拿取时不会刮手，整体厚度控制在常规桌面辅具的适配范围，放在实验台上不会因为过高导致元件插装后重心不稳。搭配的跳线采用了标准的公对公插针结构，线身的绝缘层做了不同颜色区分，红色对应电源、黑色对应地、其他颜色对应信号线路，布线时可以通过颜色快速区分线路功能，排查故障时能快速定位对应回路。板上搭载的小型电源模块，直接插装在面包板的电源轨上，不需要额外外接电源端子，能直接把外部输入的电压转换为实验常用的5V、3.3V输出，给板上的芯片和传感器供电，省去了额外搭建电源回路的步骤。

　　从安装边界和尺寸适配来看，这款迷你面包板的外形尺寸刚好能放在手掌大小的区域，插孔间距严格遵循2.54mm的标准电子元件间距，所有直插元件的引脚都能适配，不需要对元件引脚做二次加工。板身底部做了防滑处理，放在光滑的实验桌面上不会轻易滑动，插装元件时不需要额外用手固定板身。如果需要多块拼接扩展，板身的侧边也预留了拼接卡扣的位置，两块同规格的迷你面包板可以直接拼接在一起，扩展插孔数量来满足稍复杂电路的搭建需求，不需要更换大尺寸面包板就能灵活调整使用面积。在实际使用中，这类迷你面包板的接触弹片做了弹性优化，反复插拔数百次后依然能保持足够的接触压力，不会出现引脚接触不良导致的信号中断问题，板身的绝缘材料采用了耐温的工程塑料，偶尔遇到烙铁高温误触也不会快速熔化变形，能满足日常实验场景的耐用性需求。很多嵌入式开发者在做外出演示、现场调试的时候，也会选择这类迷你面包板，体积小方便携带，不需要携带庞大的实验箱就能完成简单的功能演示和故障排查，搭配小型锂电池模块就能脱离市电完成电路运行，适配的场景比常规大尺寸面包板更加灵活。
