面包板搭配迷你实验线路板设计

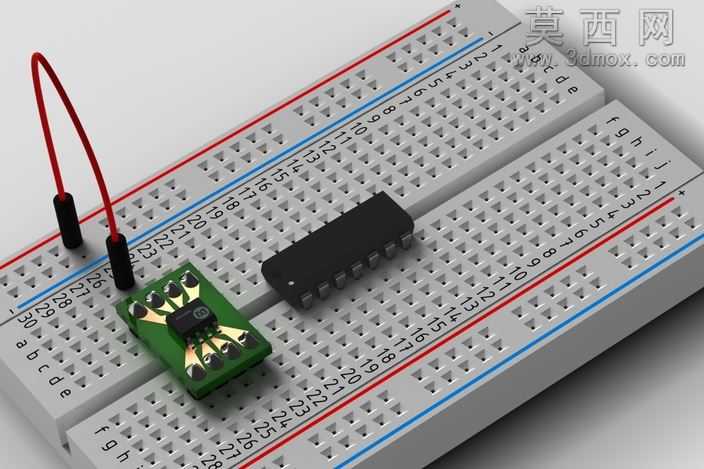

本作品为电子实验场景的三维建模设计，核心呈现标准无焊面包板与配套迷你线路板的组合装配效果，建模过程严格遵循真实电子元器件的尺寸比例与结构特征。建模阶段首先完成面包板主体的结构搭建，精准还原面包板表面纵横排列的插孔阵列，区分红蓝两色的电源标识条与中间的信号连接区，每一个插孔的内凹结构、孔位间距都完全匹配商用面包板的实际规格，同时还原面包板侧边的数字与字母标识刻度，保证模型的仿真度。针对板载的双列直插集成电路芯片，建模时还原其黑色塑封外壳的倒角细节、引脚的规整排列形态，引脚的弯折角度与伸出长度都参考真实DIP封装芯片的参数制作，还原芯片表面的微小定位凹点细节。迷你线路板部分采用绿色阻焊层材质表现，精准刻画板上的镀金走线轮廓、焊盘位置，以及板载贴片元件的立体形态，走线的弧度、焊盘的圆形轮廓都严格按照真实PCB设计规范制作。连接面包板与迷你线路板的杜邦线，建模时还原红色线身的绝缘胶皮质感、两端黑色插针的圆柱形态，插针插入面包板插孔的深度、线身的自然弯曲弧度都经过反复调整，呈现真实接线的自然状态。材质渲染阶段，面包板采用浅灰色哑光ABS塑料材质，调整材质的粗糙度参数还原塑料表面的细微磨砂质感；集成电路芯片采用半哑光黑色塑封材质，添加微弱的反光效果模拟真实芯片外壳的质感；迷你线路板的绿色阻焊层调整材质的光泽度，还原PCB板特有的半哑光质感，镀金走线部分采用金属材质，添加轻微的反射效果表现镀金层的金属光泽；杜邦线的红色胶皮采用高饱和度的哑光橡胶材质，黑色插针采用哑光硬质塑料材质，区分不同部件的材质差异。灯光渲染采用柔和的顶光搭配侧方补光，避免生硬阴影遮挡模型细节，突出各部件的结构层次与材质差异，整体场景还原电子实验搭建时的真实视觉效果，可用于电子教学演示、实验场景搭建参考等用途，模型结构严谨，细节丰富，各部件可单独拆分用于其他电子相关场景的装配设计。
