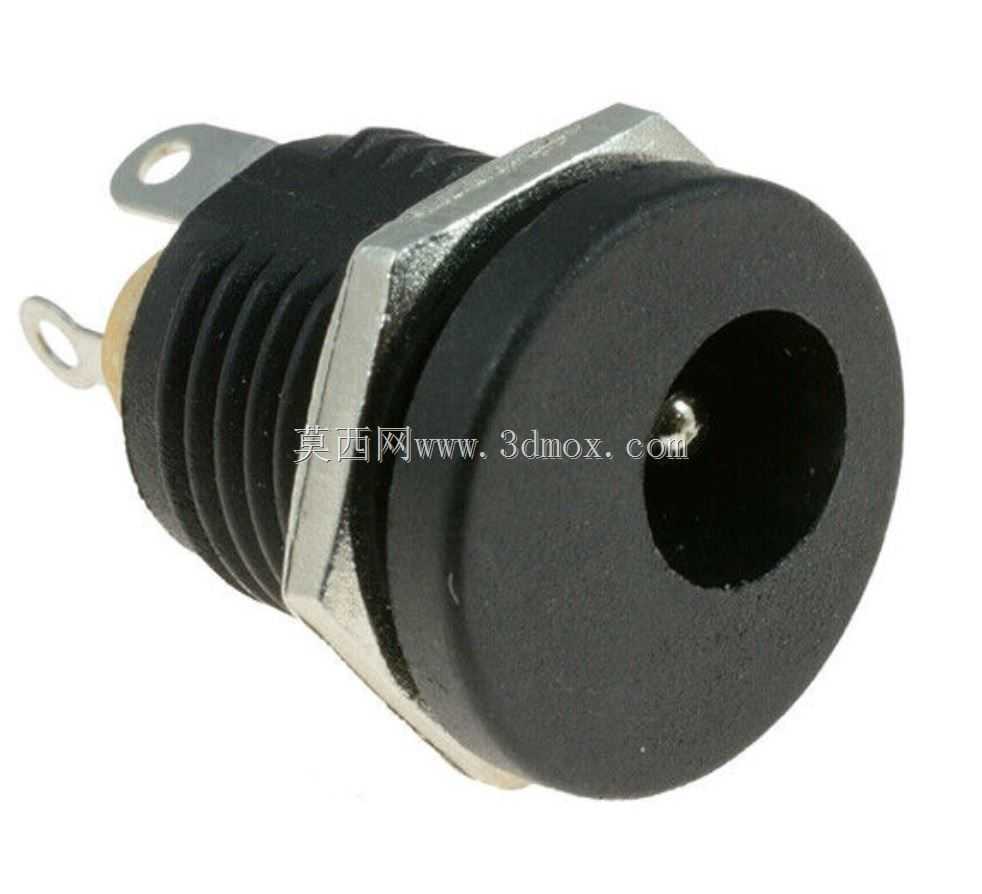

DC12V面板安装式筒形母座电源连接器

　　这款面板安装式DC电源母座连接器，主要面向低压直流供电场景的设备端接口需求，常见于小型工控终端、桌面式电子检测设备、户外便携供电模组、车载改装电子单元、小型通讯中继设备的面板供电输入位置，用来实现12V直流电源的可靠接驳，替代传统外露式焊接接线端子，提升设备外部接口的规整度与防护能力。从实际选型使用的角度看，这类接插件的核心作用是在设备壳体面板上形成标准化的直流电源输入接口，配套对应规格的公头插头即可实现快速插拔供电，避免每次接线都需要拆解设备壳体拧接导线的繁琐操作，同时也能降低接线错误导致的电源反接、短路风险。

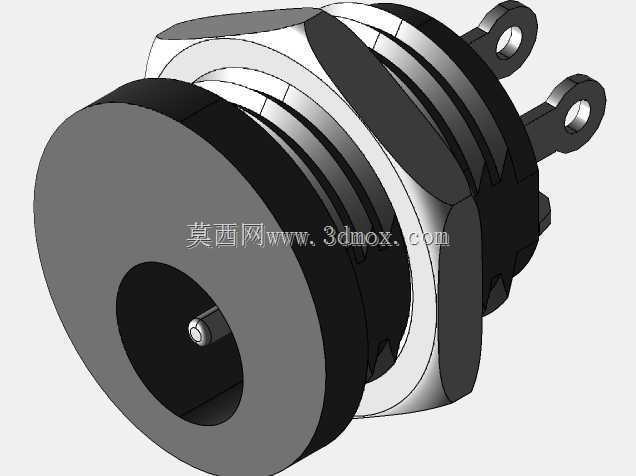

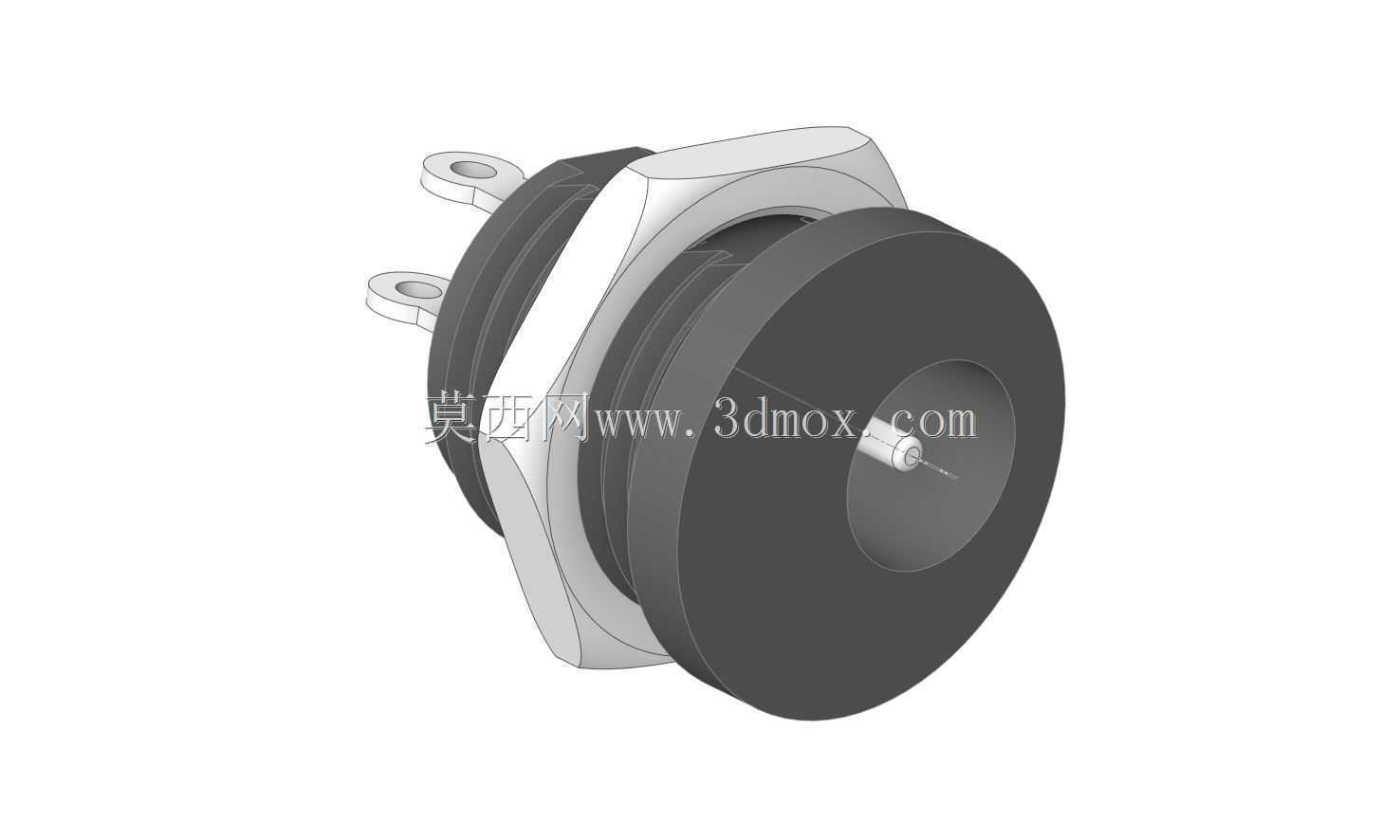

　　设计层面上，这款连接器采用了前后分体锁紧的安装结构，前端为外露的插接配合端，后端延伸出两个带安装孔的固定耳，穿过面板预设的安装孔后，配合前端的六角锁紧螺母即可将整个连接器牢牢固定在设备面板上，不需要额外设计卡扣或者粘接结构，安装过程仅需要在面板上开出对应直径的圆形安装孔，以及两个对应固定耳位置的定位小孔即可，对面板的加工精度要求不高，常规的钣金冲孔、塑料壳体注塑开孔都能满足安装公差要求。插接端采用筒形同轴结构，中心为正极接触插针，外围的金属筒为负极接触层，接触部位采用弹性铜材基底加表面镀镍处理，既保证插拔过程中的接触压力稳定，避免长期使用后出现接触松动、压降过大的问题，也能提升接触面的抗氧化能力，适配常规室内以及轻度户外的使用环境。

　　从安装边界尺寸来看，这款连接器的面板贴合部位设计了六边形的止转法兰，锁紧螺母拧紧时法兰卡入面板对应的限位结构或者直接靠六角边与安装孔的配合实现止转，不需要在背部额外用工具固定连接器本体，单人即可完成面板上的安装操作。插接端的外露长度控制在合理范围，不会因为突出面板过多导致运输、使用过程中被磕碰损坏，背部的接线端预留了足够的焊线空间，适配18AWG到22AWG规格的多股铜芯导线，焊接完成后可以套热缩管做绝缘防护，避免相邻焊点之间出现短路问题。固定耳上的安装孔位间距经过标准化设计，和市面上同规格的DC电源座安装尺寸完全兼容，老旧设备更换接口时不需要重新加工面板开孔，直接替换即可。

　　实际使用过程中，这类连接器的插拔寿命能满足常规设备的使用需求，正常插拔频次下接触电阻不会出现明显波动，12V电压下的载流能力可以覆盖3A以内的直流供电需求，足够支撑小型工控板、传感器模组、散热风扇、小型显示单元这类常规低压器件的供电传输。接口的插接配合公差控制在合理区间，配套公头插入后不会出现过松脱落或者过紧难以插拔的问题，插接到位后有轻微的阻尼感，能直观反馈连接状态。外围的绝缘壳体采用阻燃工程塑料注塑成型，耐温范围覆盖常规电子设备的工作温度区间，焊接过程中不会因为焊锡的高温出现壳体融化变形的问题，长期使用也不会出现壳体开裂、绝缘性能下降的情况。

　　在结构建模过程中，需要重点关注几个配合尺寸的公差设定：首先是中心插针与外围接触筒的同轴度，这个参数直接影响公头插入后的接触可靠性，建模时需要保证两者的同轴度公差控制在0.1mm以内；其次是六角锁紧螺母与前端法兰的间距，这个尺寸需要匹配常用设备面板的厚度范围，预留0.2mm左右的压缩余量，保证锁紧后面板与连接器之间没有松动间隙；另外固定耳的弯折角度也需要准确还原，保证安装时固定耳能完全贴紧面板背部，不会出现翘起导致的安装不稳问题。整个模型的细节还原覆盖了安装使用过程中会涉及到的所有配合面，不管是用来做设备面板的结构干涉检查，还是做接插件的选型适配验证，都能直接调用，不需要额外修正尺寸。
