气动控制型空气开关结构设计方案

　　在工业气动控制回路的搭建场景里，这类小型空气开关是末端气路通断控制的核心执行元件，常被布置在设备操作工位旁的气路分支节点，或是小型气动工装的进气端，用来直接控制单路压缩空气的通断状态，相比大型截止阀，它的操作行程更短，切换响应速度更快，适合需要频繁启停气路的作业场景，比如小型气动夹具的供气控制、气动吹尘工位的气路开关、实验台气路的终端控制等场景都能见到这类元件的应用。从实际使用的角度看，它不需要额外的电控信号接入，完全依靠机械结构的位移来切换气路的通断状态，在一些存在防爆要求、无法布置电控元件的作业场景里，这类纯气动控制的开关能规避电火花带来的安全隐患，适配涂装车间、易燃易爆粉体加工工位的气路控制需求。

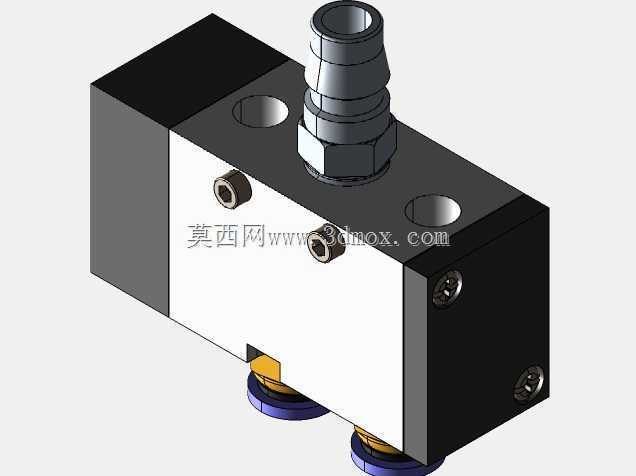

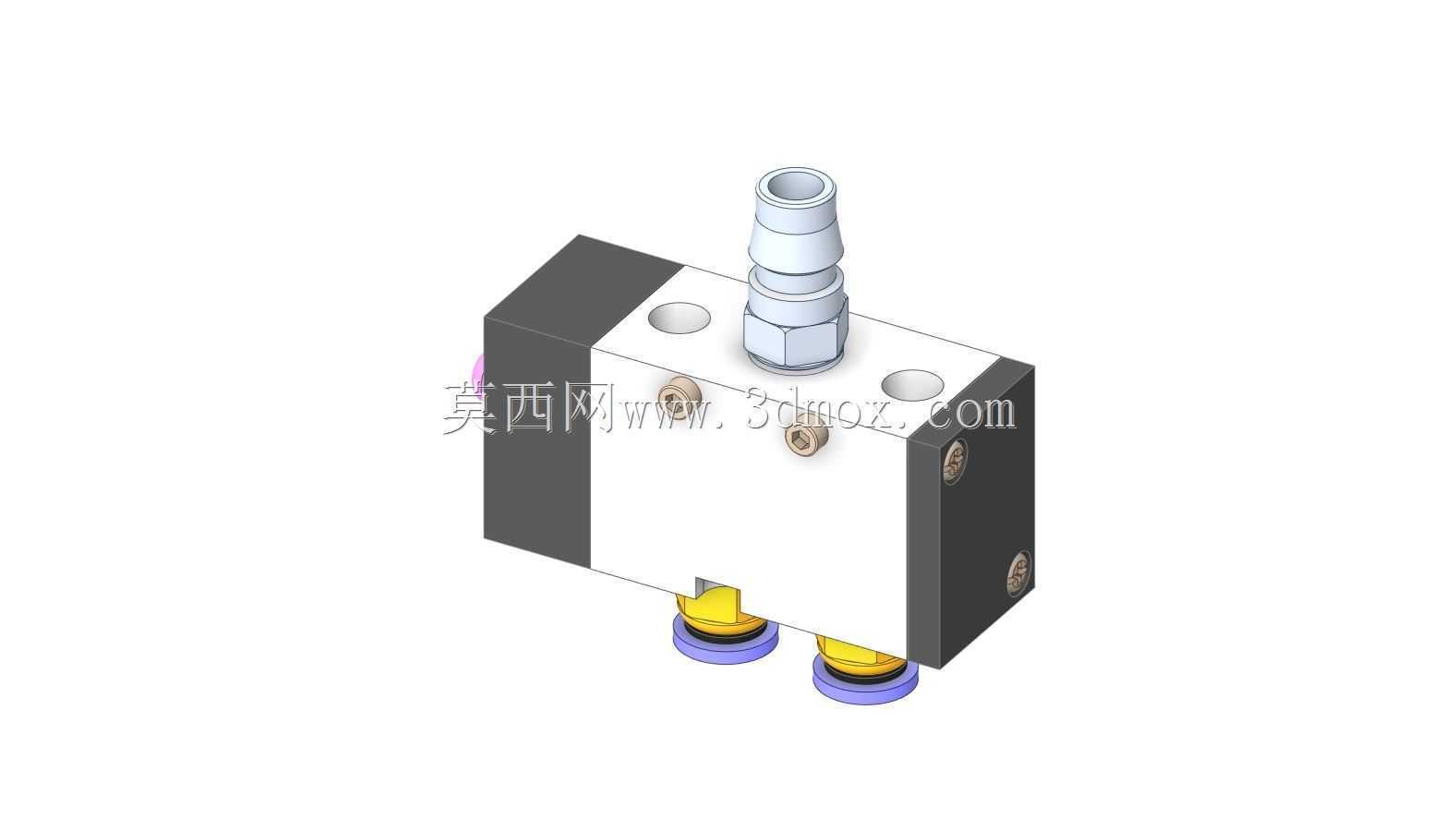

　　从结构设计的思路来看，这款空气开关采用了方块式的主体布局，主体外壳采用硬质阳极氧化铝材质加工，兼顾轻量化和结构强度，表面做了磨砂氧化处理，能抵抗车间环境里的切削液、油污腐蚀，长期使用也不会出现表面锈蚀卡滞的问题。顶部的快插接头采用标准气动快插结构，接头内部带不锈钢卡簧和丁腈橡胶密封圈，接入外径6mm的标准气动气管时，只需要将气管直接插入接头即可完成密封固定，拆卸时按下接头顶部的压环就能拔出气管，不需要额外的管箍、密封胶等辅材，现场装配效率能提升不少。主体侧面的两个安装孔是沉孔设计，适配M3的内六角安装螺丝，安装时可以直接将开关主体固定在设备的安装板上，沉孔结构能让螺丝头部完全没入安装面，不会突出表面干涉周边的管路布置。底部的两个出气接口同样采用快插结构，分别对应气路的通、断两个输出位，当开关处于开启状态时，顶部进气口和底部对应的出气口连通，压缩空气可以顺利输送到后端的气动执行元件；当开关切换到关闭状态时，进气口和出气口的通路被内部的阀芯截断，同时后端管路里的残余压缩空气可以通过开关自带的排气缝隙排出，避免后端管路带压导致夹具、气缸等元件误动作。

　　在安装边界的设计上，这款开关的主体长宽尺寸控制在30mm*20mm的范围内，主体高度不含顶部接头为25mm，顶部接头突出主体表面的高度为18mm，底部接头突出主体下表面的高度为10mm，整体安装占用的空间非常紧凑，即使是在排布密集的气路阀岛旁边，也能找到合适的安装位置，不会和周边的阀件、管路产生空间干涉。安装孔的中心距为22mm，和市面上多数同规格小型气动开关的安装尺寸完全兼容，现场替换老旧损坏的同类型开关时，不需要重新在安装板上打孔，直接对齐原有安装孔位就能完成固定，替换作业的时间能控制在5分钟以内，大幅降低设备维护的停机时间。内部的阀芯采用硬铝搭配橡胶密封件的结构，阀芯的滑动表面做了抛光处理，表面粗糙度控制在Ra0.8以下，切换开关状态时的操作阻力非常小，只需要很小的按压力度就能完成气路的通断切换，长期频繁操作也不会出现阀芯卡滞、密封件磨损漏气的问题，正常工况下的使用寿命能达到百万次以上的切换循环。

　　在实际选型匹配的时候，需要注意这款开关的额定工作压力范围是0.1-0.8MPa，覆盖了常规工厂气动系统的0.5-0.7MPa的常用工作压力区间，不需要额外加装调压阀就能直接接入工厂的主气路使用。开关内部的流道直径设计为4mm，在0.6MPa的工作压力下，额定通流能力能达到300L/min，足够给单台小型气缸、气动夹具提供充足的压缩空气流量，不会因为通流能力不足导致气动元件动作迟缓。侧面的手动切换拨钮做了防滑纹理处理，操作人员戴劳保手套操作时也能准确拨动拨钮完成状态切换，不会出现打滑的问题。另外在结构设计的时候，特意将所有的密封接缝都布置在主体的装配结合面处，采用平面密封加O型圈的密封结构，相比周向密封的结构，这种密封形式的密封件压缩量更均匀，长期使用也不会因为密封件老化出现漏气问题，日常维护的时候只需要拆开主体的四个固定螺丝，就能更换内部的密封件，不需要整体更换整个开关，能降低设备的后期维护成本。在三维建模的过程中，所有的装配尺寸都按照实际加工公差做了预留，快插接头的卡簧槽尺寸、密封件的安装槽尺寸、安装孔的位置度公差都严格按照气动元件的行业标准设定，导出的模型可以直接用于设备的气路布局设计、安装干涉检查，不需要设计人员再重新核对实物尺寸，能大幅缩短设备设计阶段的建模周期。
