双缸立式斯特林热力发动机结构

　　这套斯特林发动机结构采用双缸立式布局，核心依托闭式循环外燃热力原理实现动力输出，区别于传统内燃机的缸内燃烧做功模式，其工质始终封闭在气缸回路内，通过外部热源对底部热腔持续加热、冷腔同步散热形成稳定温差，推动工质在冷热腔间周期性流动膨胀、收缩，进而带动活塞做往复运动，再通过曲柄连杆机构将直线运动转换为曲轴的旋转扭矩输出。

　　从实际应用场景来看，这类结构目前主要覆盖两大方向，一是教学实训领域，作为热力学原理演示载体，能够直观展示斯特林循环的四个工作过程，帮助学习者理解外燃机的能量转换逻辑，相比抽象的公式推导，实体结构可直接观察活塞运动时序、曲轴转角与配气相位的对应关系，适合中学通用技术课程、高校工程热力学实验环节使用；二是小功率分布式能源场景，针对低品位热源回收场景，比如工业余热、太阳能集热、生物质燃烧供热等场景下，可作为小型发电装置的动力核心，适配对噪音、排放要求较高的偏远地区供电、野外监测设备供电需求，其外燃特性对燃料类型兼容性极强，无需精细化燃油供给系统，维护门槛远低于同功率内燃机。

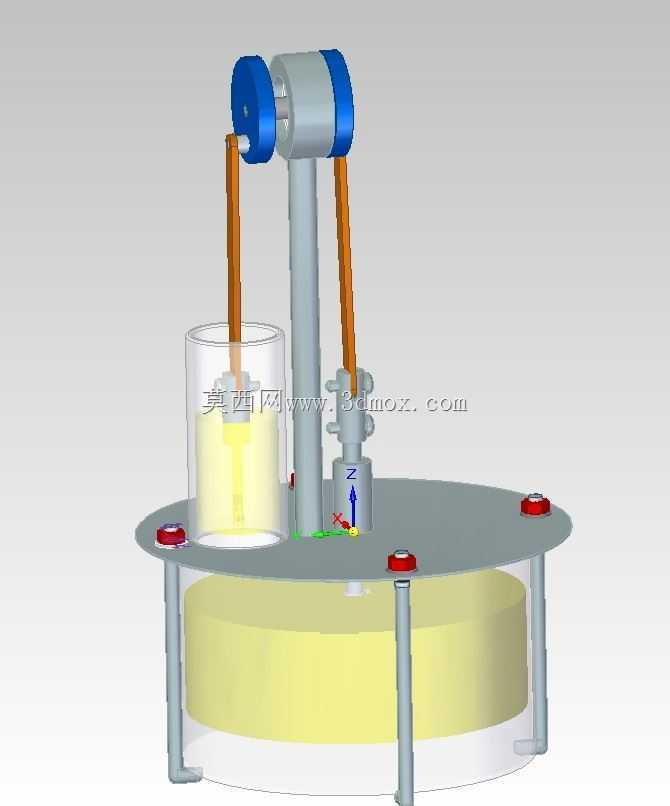

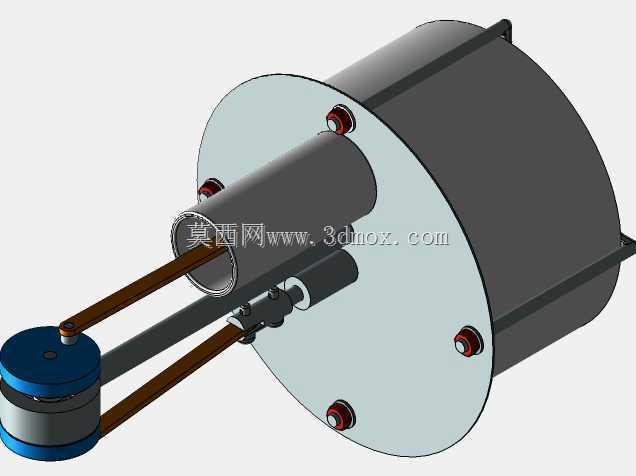

　　功能特性层面，这套结构采用了对称式双活塞布局，两个活塞分别承担配气与动力输出功能，热腔活塞负责控制工质在冷热区间的流动切换，动力活塞直接承接工质膨胀压力驱动曲轴转动，立式布置的气缸轴线与曲轴支座垂直，大幅缩小了整机的水平投影面积，底部圆形安装底座设置了四个均布的固定孔位，可直接通过螺栓固定在实验台架或热源基座上，安装时需保证底座平面与热腔加热面的平行度误差不超过0.1mm，避免热腔受热不均产生局部应力导致气缸变形。曲轴组件两端设置了支撑轴承，减少转动过程中的径向窜动，飞轮集成在曲轴输出端，利用转动惯量平滑活塞往复运动带来的扭矩波动，保证整机运转的连续性，即使在热源温度波动±10℃的工况下，也能维持稳定的转速输出。

　　设计思路上，整套结构优先考虑了加工装配的工艺性，所有零部件均采用常规机械加工即可实现的结构，没有复杂的异形曲面，气缸采用透明材质制作，既可以直观观察内部活塞运动状态，也能降低整机重量，连杆采用细长杆结构，在保证抗拉强度的前提下减少运动惯量，降低曲轴运转的负载。冷热腔之间设置了独立的流道，减少工质流动过程中的热量损耗，热腔外壁做了隔热处理，避免热量向冷腔传递导致温差缩小，影响循环效率，冷腔位置预留了散热片安装位，可根据实际热源温度匹配对应的被动散热或水冷散热组件，适配不同功率等级的输出需求。

　　外形尺寸与安装边界方面，整机总高度控制在220mm以内，底座直径180mm，四个安装孔的中心距为160mm，单孔直径6mm，适配M5规格的固定螺栓，曲轴输出端的轴径为8mm，键槽宽度3mm，可直接连接小型发电机、减速箱等负载组件，安装时需预留曲轴输出端至少30mm的轴向空间用于负载连接，热腔底部需与热源表面保持不超过5mm的间距，保证热量高效传导，整机运转时的侧向振动幅度不超过0.05mm，台架安装时无需额外做减震处理即可稳定运行。结构中所有运动副均预留了0.02-0.04mm的配合间隙，既保证运动顺畅无卡滞，也能减少工质泄漏，维持闭式循环的密封性，长期运行时仅需定期在轴承、活塞配合位置添加少量润滑脂即可，维护周期可达1000小时以上。
