单缸卧式压缩空气驱动动力演示装置

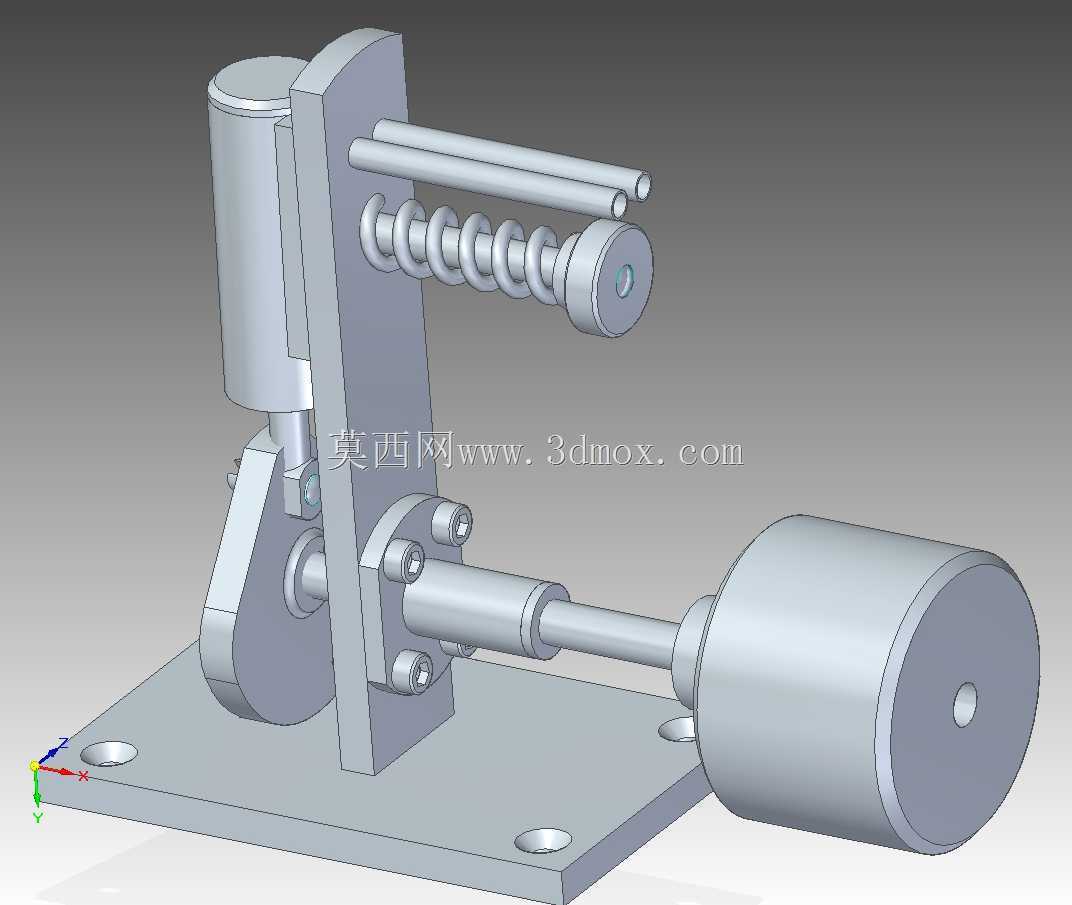

　　这套气动动力装置的整体结构采用卧式单缸布局，所有功能部件均集成在一块带安装孔的方形金属底板上，底板上的四个沉头安装孔可直接通过螺栓固定在实验台架或教学演示台面上，安装边界规整，不需要额外设计复杂的转接固定结构，整体外廓在横向、纵向、垂向的尺寸都控制在桌面级演示设备的合理范围内，不会占用过多台架空间。从实际应用场景来看，这类装置主要服务于职业院校、高校机械专业的原理教学场景，也可作为小型气动驱动实验的动力源载体，用来直观展示压缩空气能量到旋转机械能的转换过程，相比燃油类动力演示装置，它不需要配套燃油供给、点火系统，运行过程无废气排放，在室内教学场景下使用安全性更高，也不需要额外的尾气收集处理设施。

　　从功能特性上看，装置的动力输出端设置在卧式布置的输出轴末端，也就是大直径圆柱形飞轮的中心位置，飞轮本身的转动惯量经过匹配设计，能够抵消曲柄连杆机构运动到上下止点时的动力死点问题，让输出轴的转动更加平稳，不会出现卡滞或转速波动过大的情况。装置左侧的立式气缸是动力输入核心，压缩空气通入气缸后推动活塞做上下往复运动，活塞下端连接的曲柄结构会把直线往复运动转换为输出轴的旋转运动，整套运动转换机构的配合间隙经过合理设计，既不会因为间隙过大出现运动冲击，也不会因为间隙过小导致运动卡涩。气缸旁侧平行布置的双导杆配合复位弹簧，是整个配气复位结构的核心，导杆为弹簧的伸缩运动提供精准的导向，避免弹簧在往复动作过程中出现偏磨、卡滞，弹簧的预紧力参数经过匹配，能够在活塞完成做功行程后，精准推动配气结构复位，为下一次进气做功做好准备，不需要额外设置复杂的电子配气系统，纯机械结构的配气复位方式可靠性更高，也更方便教学过程中拆解展示原理。

　　设计思路上，整套装置没有采用冗余的复杂结构，所有部件的布局都围绕原理展示的核心需求展开：立式支架板作为所有运动部件的安装基准，加工时只需要保证支架板与底板的垂直度、各轴孔的位置度与同轴度，就能满足整套机构的运动精度要求，降低了加工与装配的难度。导杆、输出轴、曲柄销这些运动部件都采用同轴度定位设计，装配时不需要做复杂的调整，就能保证运动顺畅。考虑到教学演示过程中经常需要拆解展示内部结构，所有部件的连接都采用外露的螺栓紧固方式，没有采用焊接、铆接等不可拆卸的连接结构，方便使用者快速拆解观察曲柄连杆、弹簧复位、气缸动力转换的每一处结构细节，也方便后续易损件的更换维护。

　　在安装适配层面，底板上的安装孔采用通用的孔距设计，能够适配大多数标准教学实验台的T型槽间距，不需要额外打孔改造台架；输出轴末端的轴径采用标准尺寸设计，可以直接连接小型发电机、负载转盘等教学实验配件，拓展不同的演示实验内容。整套机构的运动部件都做了圆滑过渡处理，没有外露的尖锐棱角，在教学场景下使用时能够避免剐蹭风险，运动过程中所有转动副都设置在支架板的内侧，不会出现衣物、线缆卷入的安全隐患。从结构强度上看，支架板、底板、输出轴、曲柄这些受力部件都采用足够厚度的金属材质，能够承受装置最高运行转速下的交变载荷，长期反复演示使用也不会出现结构变形或疲劳损坏的问题。
