曲柄滑块圆盘联动简易机械组装结构

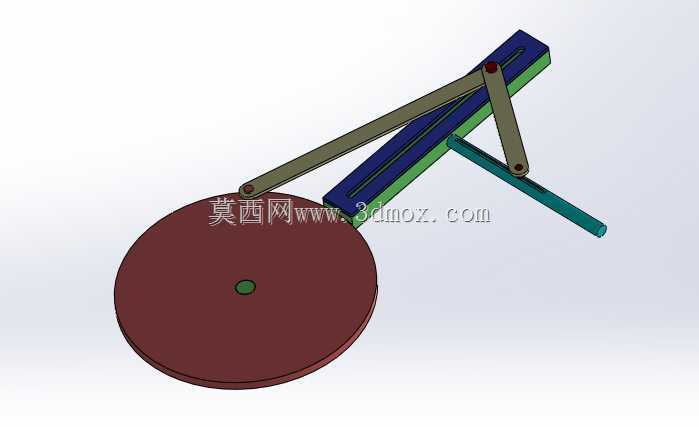

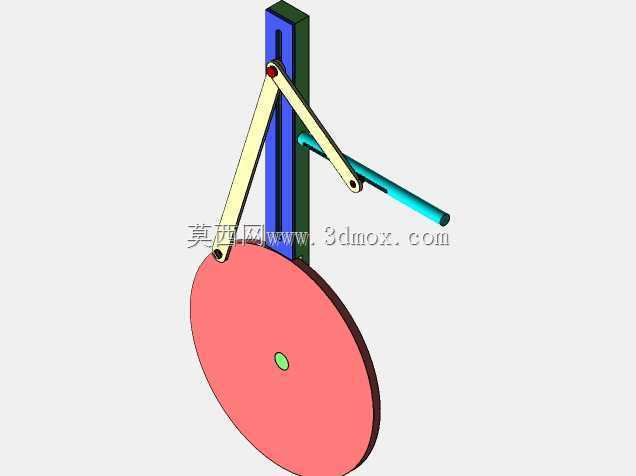

　　这套曲柄滑块联动结构，是机械原理入门阶段最典型的平面连杆组合构型，日常在小型冲压设备、送料机构、往复式筛分装置里都能看到同原理的实际应用，核心是把圆盘的连续圆周转动，通过多段铰接连杆的力传递，转化为滑块沿导轨方向的直线往复运动，整套结构没有冗余的复杂构件，所有运动副都是低副连接，接触面压应力小，运行过程中的磨损量可控，后期维护只需要定期检查铰接销轴的旷量即可。

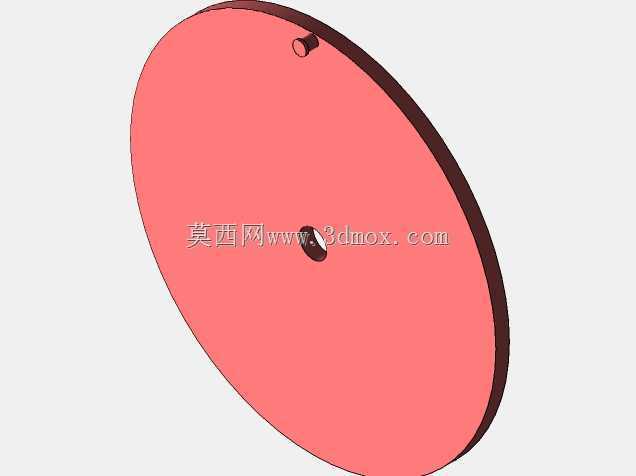

　　从实际装配的边界条件来看，整套结构的安装基准以圆盘的中心转轴为定位原点，圆盘的端面跳动公差需要控制在0.05mm以内，避免转动过程中给连杆带来额外的侧向力矩，铰接点的销轴与连杆孔的配合选用H7/g6间隙配合，既保证转动灵活不会卡滞，又不会因为间隙过大造成运动过程中的冲击异响。导轨部分采用平行双轨的限位形式，滑块与导轨的配合面预留0.02-0.03mm的滑动间隙，表面粗糙度控制在Ra1.6以下，降低往复运动时的摩擦阻力。

　　设计这套结构的时候，首先要确定的是圆盘的偏心距，这个参数直接决定了滑块的往复行程长度，偏心距越大滑块的运动行程越长，对应的驱动扭矩需求也会同步提升，需要匹配对应功率的驱动单元。其次是各段连杆的长度配比，连杆长度过短会造成传动角过小，机构传力性能下降，甚至在行程端点出现死点无法正常驱动；连杆长度过长则会增大整体结构的安装空间，同时提升运动过程中的惯性冲击，需要根据实际安装空间的限制，在传动角要求和结构紧凑性之间做平衡。

　　在实际工业场景应用中，这类结构常被用在小型自动化生产线的工件推送工位，通过调整圆盘的转动转速，可以精准控制滑块的往复频率，匹配生产线的节拍需求；也可以作为小型压力加工设备的执行端，在滑块行程末端加装冲压头，完成薄料的冲裁、压印工序。整套结构的运动过程没有复杂的电控逻辑，纯机械传动的可靠性高，在粉尘、潮湿等恶劣工况下的适应能力远高于电控直驱的直线运动机构，不需要额外做复杂的密封防护就能长期稳定运行。

　　建模过程中需要重点关注各铰接点的同轴度约束，尤其是多段连杆连接的位置，如果同轴度偏差超过0.1mm，实际装配时就会出现连杆别劲、运动卡滞的问题，导轨的平行度公差需要全程控制，不能出现局部行程段的间隙突变，否则会造成滑块运动过程中的卡顿，加速配合面的磨损。所有铰接位置都预留了润滑脂加注的空间，长期运行时可以定期补充润滑，降低铰接副的磨损速度，延长整套结构的使用寿命。

　　从安装空间的边界来看，整套结构的横向尺寸以圆盘直径加连杆最大伸展长度为限，纵向尺寸以导轨长度加圆盘半径为限，安装时需要保证圆盘转轴与导轨平面的垂直度，否则会造成连杆在运动过程中承受侧向弯矩，长时间运行会出现连杆弯曲变形、销轴断裂的故障。驱动端可以直接连接减速电机的输出轴，不需要额外加装传动换向结构，整体集成难度低，适合作为入门级机械传动教学演示结构，也可以直接改装适配到各类需要直线往复动作的小型设备上。
