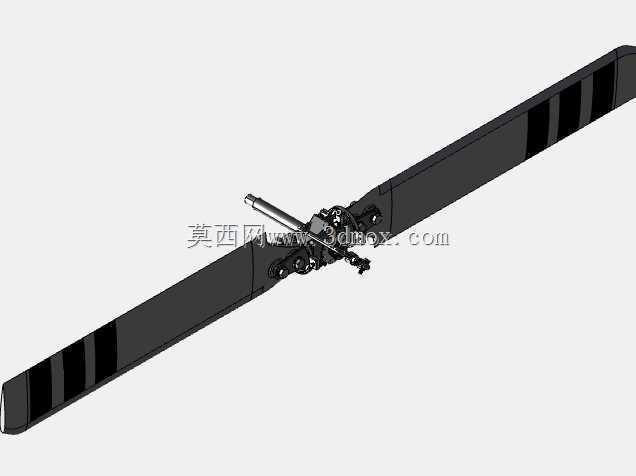

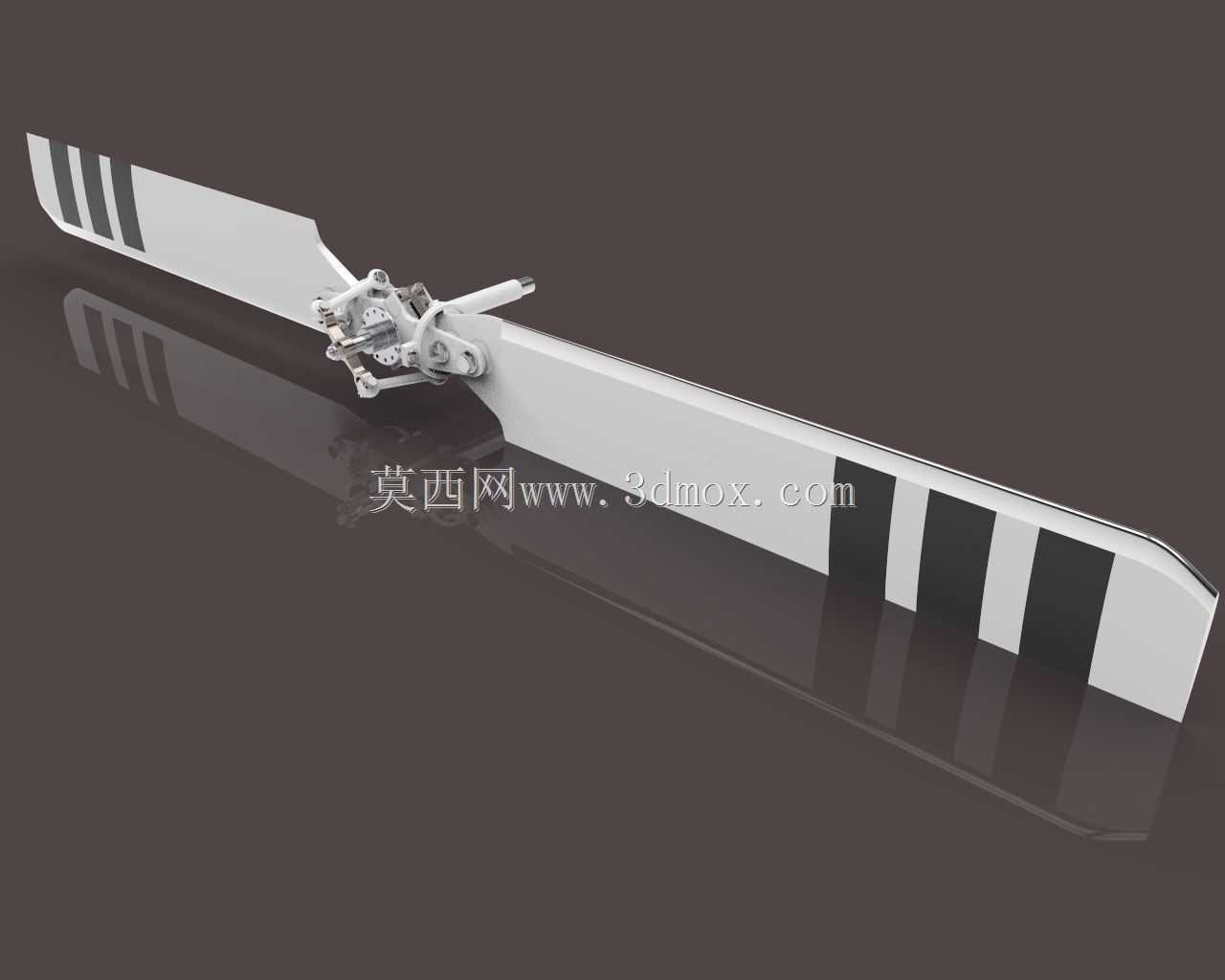

贝尔206直升机尾旋翼结构设计

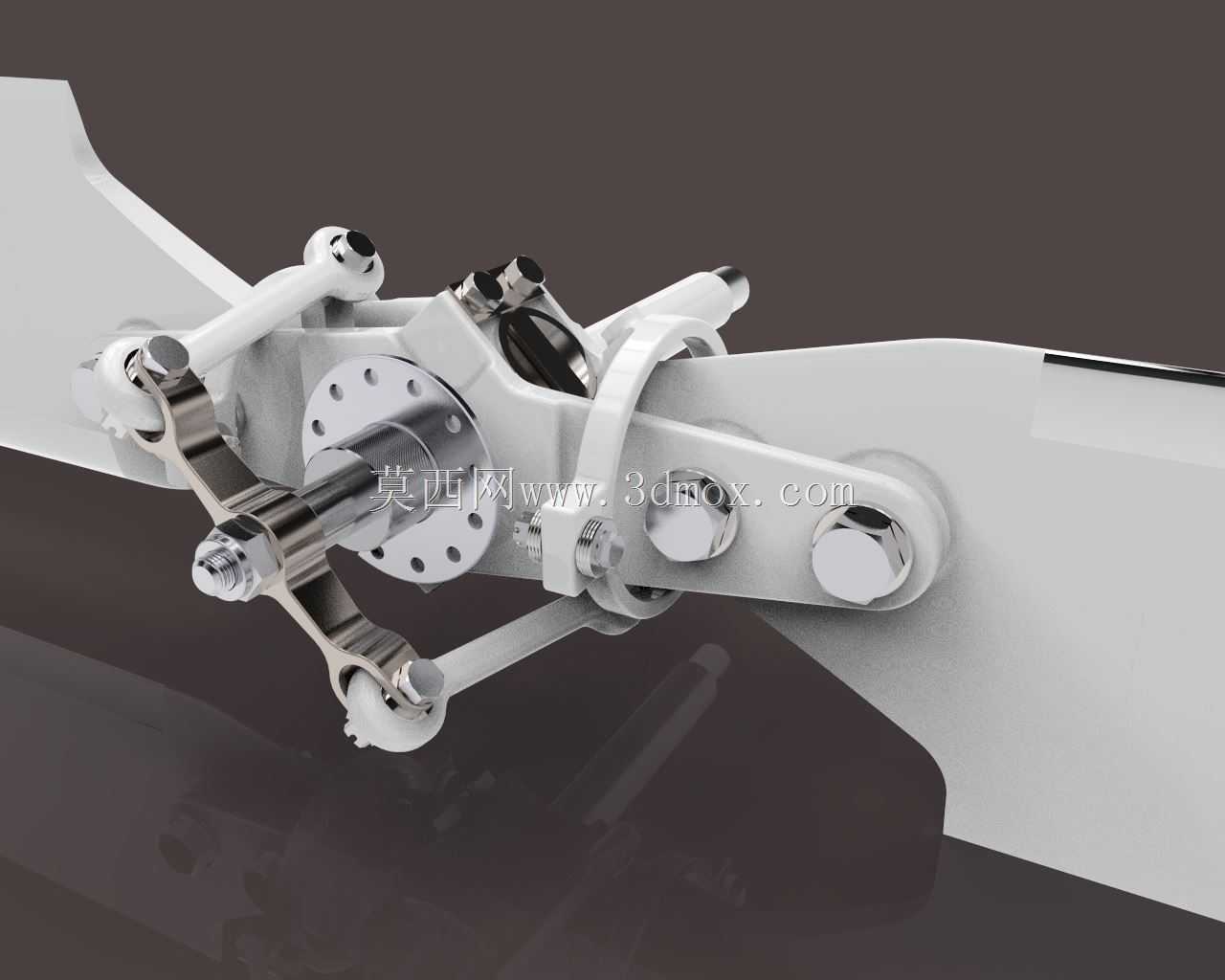

　　在轻型通用直升机的飞行动作控制体系中，尾旋翼承担着抵消主旋翼反扭矩、实现航向偏转控制的核心功能，贝尔206作为全球应用范围极广的轻型单发直升机，其尾桨结构的可靠性直接决定低空作业、短途通勤、农林喷洒等场景下的飞行安全。这套尾旋翼结构在设计时充分考虑了轻型直升机的载荷特性，整体采用铰接式结构布局，核心的中心轴作为扭矩传递的核心载体，与桨毂的连接采用多螺栓均布锁紧方案，螺栓孔沿法兰盘周向等距排布，保证扭矩传递过程中载荷均匀分布，避免局部应力集中导致的结构疲劳。变距操纵机构的摇臂与拉杆采用铰接连接，关节位置设置自润滑衬套，能够在高频小幅摆动的工况下降低磨损量，延长维护周期，适配直升机长时间低空作业的使用需求。

　　从实际应用场景来看，这套尾桨结构需要在直升机悬停、前飞、侧飞、转向等全飞行工况下稳定工作，当飞行员通过脚蹬输入航向操纵信号时，操纵拉杆会带动变距滑套沿中心轴轴向移动，通过摇臂结构带动每一片桨叶绕自身的变距轴线转动，改变桨叶的安装角，从而调整尾桨产生的推力大小，实现对直升机航向的精准控制。结构设计过程中，桨叶与桨毂的连接位置设置了轴向限位结构，避免离心力作用下桨叶出现轴向窜动，同时保留了足够的摆动间隙，让桨叶能够在飞行过程中适应气流扰动带来的摆振与挥舞动作，降低结构交变载荷。

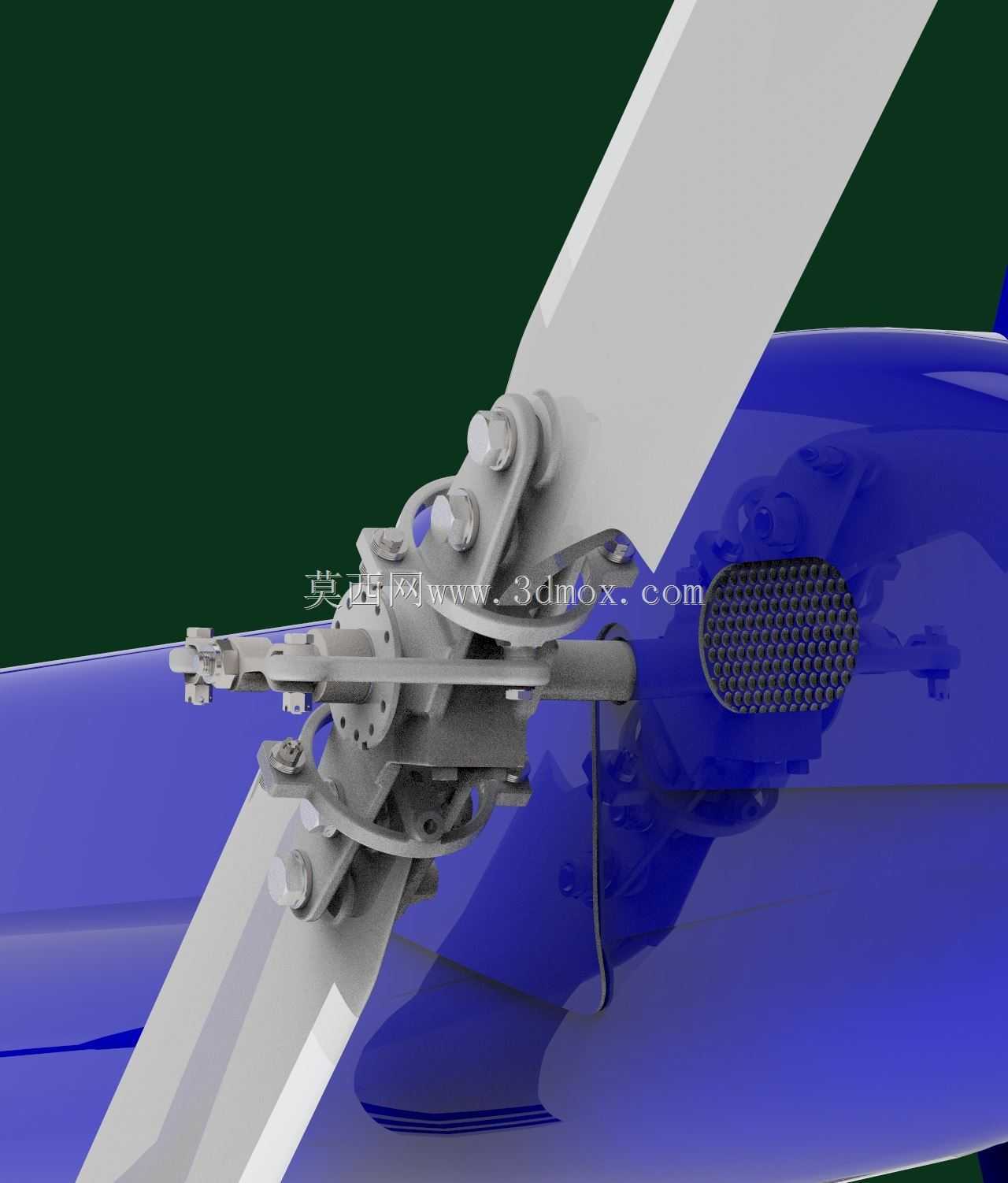

　　安装边界方面，这套尾桨结构的中心轴输入端与尾减速器的输出轴采用花键连接，花键参数匹配贝尔206原机尾减输出端的标准规格，安装时只需保证花键啮合到位、锁紧螺母扭矩符合工艺要求即可完成装配，不需要对原机尾梁后端的安装座进行额外改装，替换适配性较强。结构的整体外形轮廓充分考虑了尾桨整流罩的内部空间，所有突出的紧固件端头都采用圆弧过渡设计，既降低了高速旋转过程中的空气阻力，也避免了尖锐凸起在维护过程中造成人员划伤。桨夹与桨叶的连接面采用贴合度极高的定位面设计，保证桨叶安装后初始角一致，避免出现动平衡超标导致的尾梁振动问题。在实际维护场景中，这套结构的所有铰接点都预留了润滑脂注入口，维护人员不需要完全拆解结构即可完成定期润滑作业，拉杆两端的杆端关节轴承采用标准件选型，出现磨损后可以快速更换，降低运维成本。变距滑套与中心轴的配合面采用高精度磨削加工，表面粗糙度控制在合理区间，既保证滑套轴向移动的顺畅性，又避免配合间隙过大导致的操纵迟滞。整套结构的重量分配经过严格配平，旋转部件的质心严格落在中心轴的轴线上，高速旋转时不会产生额外的不平衡离心力，减少尾梁的振动传递，提升整机飞行的平顺性。

　　在农林作业场景下，直升机经常需要在低空复杂气流环境中作业，尾桨需要频繁调整推力大小来抵消主旋翼扭矩的变化、修正航向，这套结构的变距响应速度能够匹配脚蹬操纵的输入速率，不会出现操纵滞后导致的航向偏移；在公务通勤场景下，结构的低振动特性能够提升机舱内的乘坐舒适度，降低尾桨转动带来的噪音传递；在飞行训练场景下，结构的高可靠性能够承受学员频繁的粗暴操纵输入，减少训练过程中的结构故障概率。设计过程中还充分考虑了不同工况下的载荷极限，所有承力部件的强度都预留了足够的安全系数，能够在瞬时大载荷输入下保持结构完整性，避免出现尾桨失效的极端险情。
