带安装夹套与电机的立式结晶罐体结构

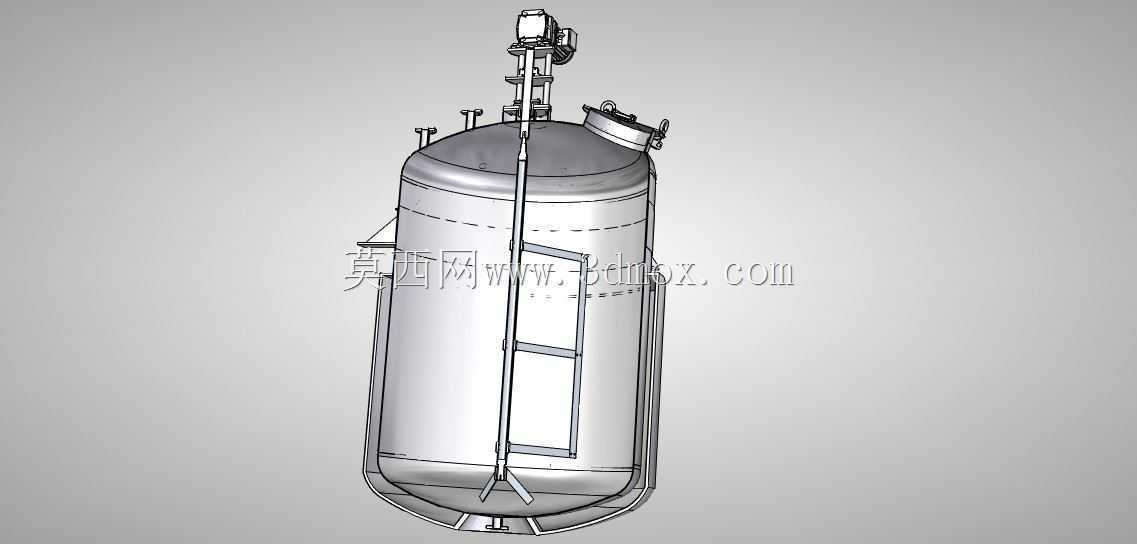

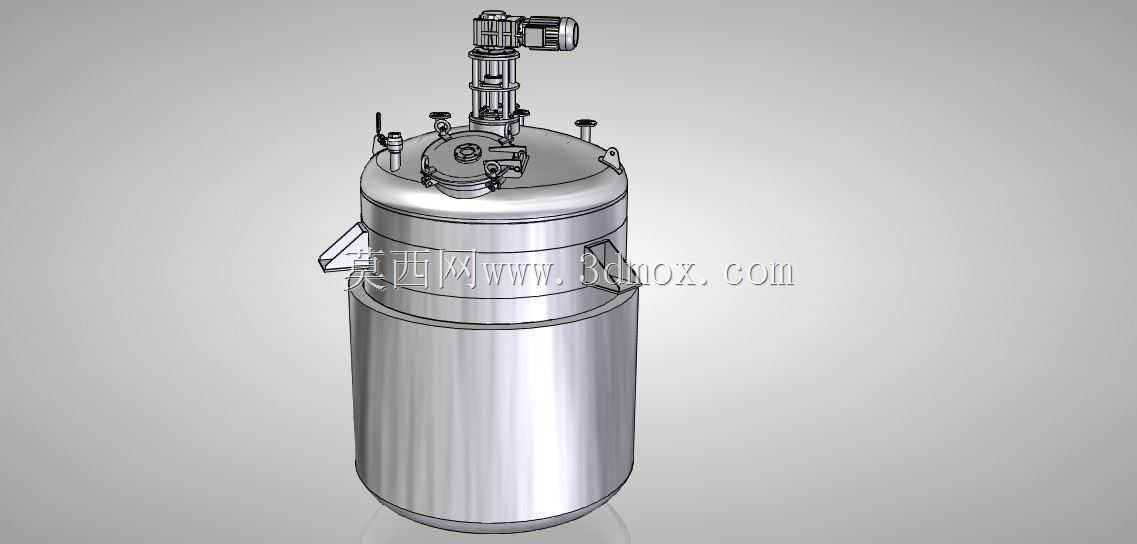

　　在精细化工、医药中间体、食品添加剂的生产工段中，结晶工序是决定最终产品晶型纯度、粒度分布的核心环节，这套带搅拌驱动与安装夹套的立式罐体结构，正是为间歇式结晶工况设计的核心承压设备。从现场安装的边界条件来看，罐体采用标准椭圆形上下封头结构，下封头直接对接支腿安装基础，上封头预留了人孔、进料口、排气口、温度检测口、搅拌轴穿舱接口，所有管口的方位排布都提前匹配车间工艺管线的走向，避免现场安装时出现管线干涉、操作空间不足的问题。

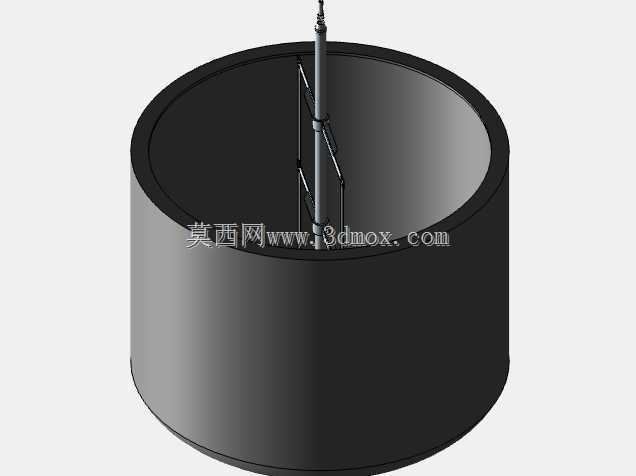

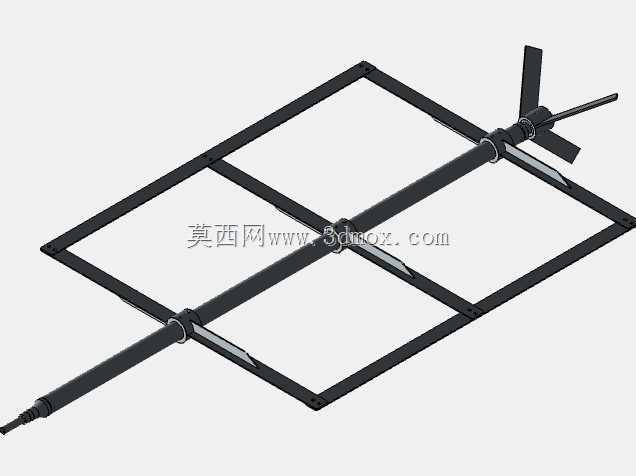

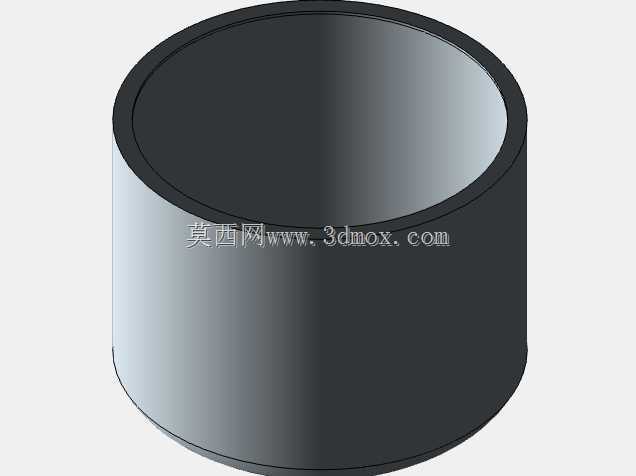

　　夹套层包覆在筒体直段与下封头外侧，和内筒之间形成封闭的换热流道，可通入冷却水、冷冻盐水或者蒸汽，根据结晶工艺的不同阶段完成升温溶解、降温析晶的温度调控，夹套上的进出口方位特意设置在筒体切线方向，保证换热介质在夹套内形成旋流，减少流动死区，提升整体换热效率。顶部的搅拌驱动装置采用立式直联安装结构，搅拌轴从封头中心穿入罐内，轴上设置多层搅拌桨叶，靠近罐底的桨叶采用锚式结构，贴合下封头的曲率，避免底部晶体沉积堆积，中上部的桨叶采用轴流型桨叶，推动罐内物料形成轴向循环，保证整个罐内的温度场、浓度场均匀，避免局部过饱和度过高产生细晶，影响最终产品的粒度均匀性。

　　设计过程中重点考虑了搅拌轴的径向跳动控制，在穿舱位置设置了可靠的机械密封结构，既防止罐内物料泄漏，也避免外界杂质进入罐内污染物料，同时在轴的中下部设置了稳定支撑结构，降低长轴搅拌运行时的摆动量，延长密封件与轴承的使用寿命。罐体侧面设置了长条式视镜结构，可在生产过程中直接观察罐内的晶浆液位、晶体生长状态以及搅拌运行情况，无需开盖检查，减少工艺波动。人孔设置在上封头靠近操作平台的一侧，方便检修人员进入罐内清理残留物料、更换搅拌桨叶或者检修内件，人孔的压紧结构采用快开式螺栓连接，兼顾密封可靠性与操作便捷性。

　　所有外接法兰的压力等级都匹配工艺系统的设计压力，夹套层的压力等级单独核算，满足换热介质的压力要求，筒体与夹套之间设置了多个支撑拉筋，避免夹套在压力作用下出现变形失稳。从安装维护的角度来看，整套结构的重心落在罐体中心线上，支腿的安装孔位按照标准化工设备的安装间距设计，可直接对接现有车间的设备基础，不需要额外做基础改造；驱动电机的接线盒方位预留了足够的操作空间，方便后期接线与维护，所有易损件都采用标准规格，降低后期备件采购的成本。在实际生产应用中，这类结晶罐可适配蒸发结晶、冷却结晶、溶析结晶等多种工艺路线，通过调整搅拌转速、换热介质流量来控制晶体的生长速度，既可以用于小批量的医药中间体生产，也可以放大后用于大宗化工产品的结晶工段，结构设计上充分考虑了化工生产的连续运行可靠性，减少不必要的停车维护频次。
