C型钢辊道物料输送台结构设计

　　在车间物料转运、生产线工序衔接、仓储出入库接驳的场景里，这类辊道输送台是散件、箱装件、托盘件短距离平移的核心承载设备，区别于皮带输送的柔性承载面，辊道结构更适合承载带硬质平底的工件，尤其是金属加工件、包装货箱这类底面平整、单位面积载荷偏大的物料，输送过程中不会出现皮带打滑、带面被尖锐工件刮损的问题，日常维护仅需定期检查辊筒转动灵活性，更换损坏辊筒即可，运维成本远低于带式、链式输送设备。

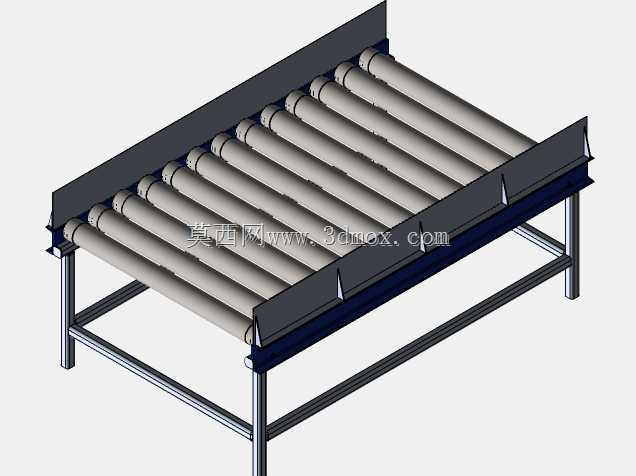

　　这款输送台的主体承载框架采用C型钢作为侧边主梁，C型钢的截面特性刚好适配辊筒轴端的安装定位，辊筒两端的轴头可以直接卡入C型钢的预冲孔位，不需要额外加工复杂的安装支座，既减少了焊接加工量，也能保证所有辊筒的安装高度一致，避免输送过程中工件出现卡顿、倾斜偏移的问题。机架底部采用方形钢管做支撑腿与横纵拉筋，方管的抗扭、抗弯性能优于同规格的角铁结构，四条支撑腿垂直布置，腿间通过横向方管焊接成整体底框，纵向也设置拉筋连接前后支腿，整个机架形成稳定的空间桁架结构，即使承受偏载载荷，也不会出现支腿变形、机架晃动的问题，支腿底部可以预留安装孔位，配合膨胀螺栓直接固定在硬化车间地面，也可以加装可调脚杯，适配地面不平整的安装场景，调节整机水平度保证辊面处于同一水平面。

　　设备两侧设置了加高的安全防护挡板，挡板采用钢板折弯成型，通过三角加强筋固定在C型钢主梁上，防护挡板的高度高于辊筒上表面，一方面可以避免输送过程中工件从辊道两侧滑落，尤其是输送尺寸偏小、容易偏移的工件时，护边能起到导向限位的作用，让工件始终沿着辊道轴向方向前进，不需要人工频繁调整工件位置；另一方面也能避免操作人员的衣物、工具意外卷入辊筒间隙，符合车间设备的安全防护要求，挡板边缘做了折边钝化处理，没有尖锐的毛刺棱角，不会刮蹭工件表面或者划伤操作人员。

　　整机的外形尺寸控制在2m长、1.2m宽、0.6m高的范围，这个尺寸是结合车间常用的通道宽度、人工操作的舒适高度设计的，1.2m的辊面宽度可以适配市面上绝大多数标准周转箱、欧标托盘的尺寸，不会因为宽度不足导致工件悬垂，2m的长度既可以单独作为一个工位的物料暂存台，也可以多台拼接组成更长的输送线，0.6m的高度刚好匹配操作人员站立作业的手肘高度，在这个高度上取放工件不需要过度弯腰或者抬臂，能降低长时间作业的疲劳感。安装时需要注意，整机的水平度误差要控制在每米长度不超过1mm，否则辊筒会出现高低差，工件输送时会往低的一侧偏移，长期偏载还会导致单侧辊筒磨损加快；辊筒之间的间隙根据常规输送工件的最小尺寸设计，保证最小尺寸的工件不会卡在辊筒间隙之间，辊筒采用通长的光滑金属辊面，转动阻力小，工件在上面可以依靠人力推动平移，也可以在端部加装动力模块，改成动力辊道实现自动输送，扩展适配不同的生产线需求。

　　从设计思路上看，这款输送台没有采用复杂的非标定制结构，所有主材都是市场上容易采购的标准型钢，辊筒也是标准的输送辊件，不需要开模定制特殊零件，生产加工时只需要按照尺寸切割型钢、焊接机架、冲孔安装辊筒即可，生产周期短，制造成本低，而且后期备件更换非常方便，不管是辊筒损坏还是机架变形，都可以快速采购标准件替换，不需要专门加工非标配件。在实际使用场景中，这类输送台常布置在机床上下料工位旁边，用来暂存待加工的毛坯件和加工完成的成品件，也可以布置在包装线的末端，承接包装完成的产品转运到仓储区域，还可以多台组合，在装配车间里作为工件在不同装配工位之间流转的载体，适配多品种小批量的生产模式，不需要复杂的电控系统，靠人力推送就能完成物料转移，对于不需要高速连续输送的场景来说，实用性远高于复杂的自动化输送线。
