侧臂扫码分拣输送线结构设计方案

　　这套分拣输送设备主要面向电商仓储、小件工业零配件分拣、医药流通仓储等需要按品类分流货品的作业场景，替代传统人工扫码分拣的低效作业模式，可对接前端入库输送线、后端仓储货架或打包工位，完成货品从扫码识别到按规则分流的全流程作业。设备主体采用长距离平皮带输送结构，皮带选用绿色PVC防静电材质，适配纸箱、周转盒、袋装小件等多数常规货品的输送需求，机架采用标准铝型材搭配碳钢支腿组装，支腿底部配置可调脚杯，可根据现场地面平整度调整整机水平度，适配不同高度的上下游设备对接需求。

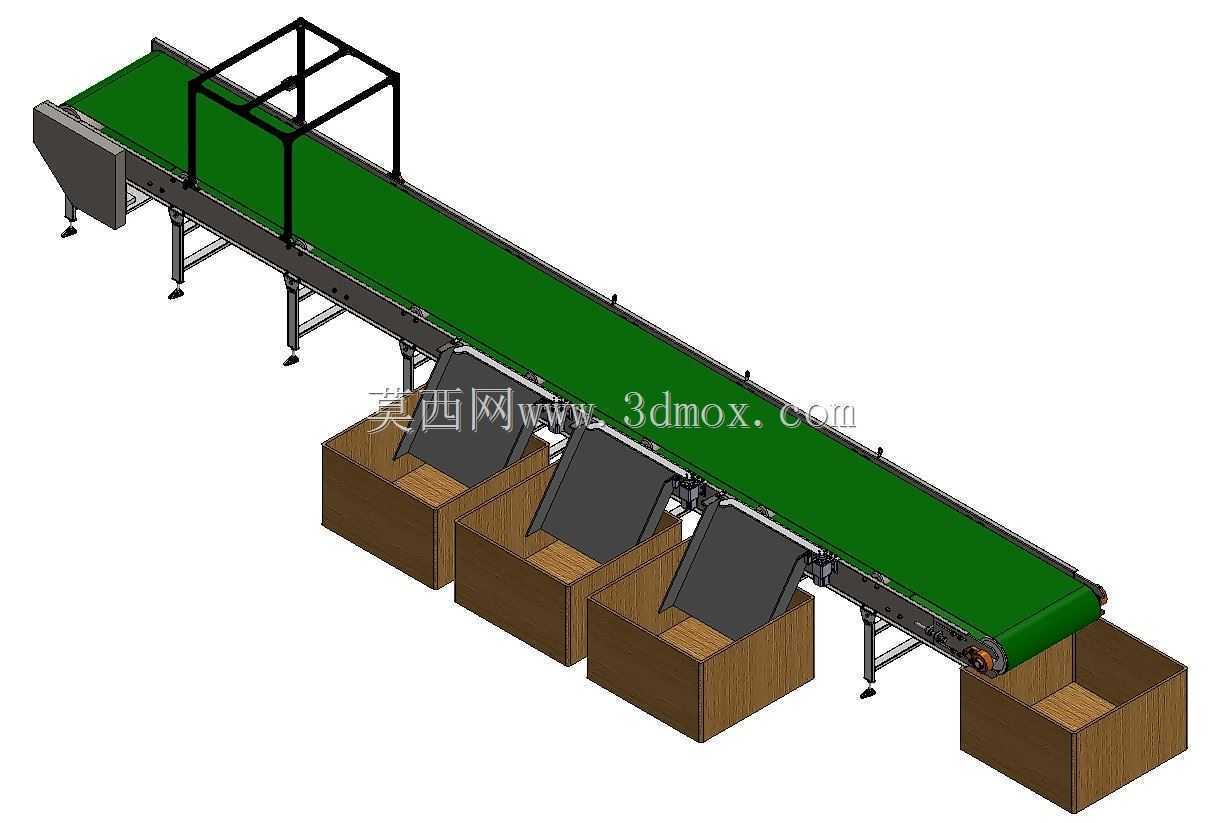

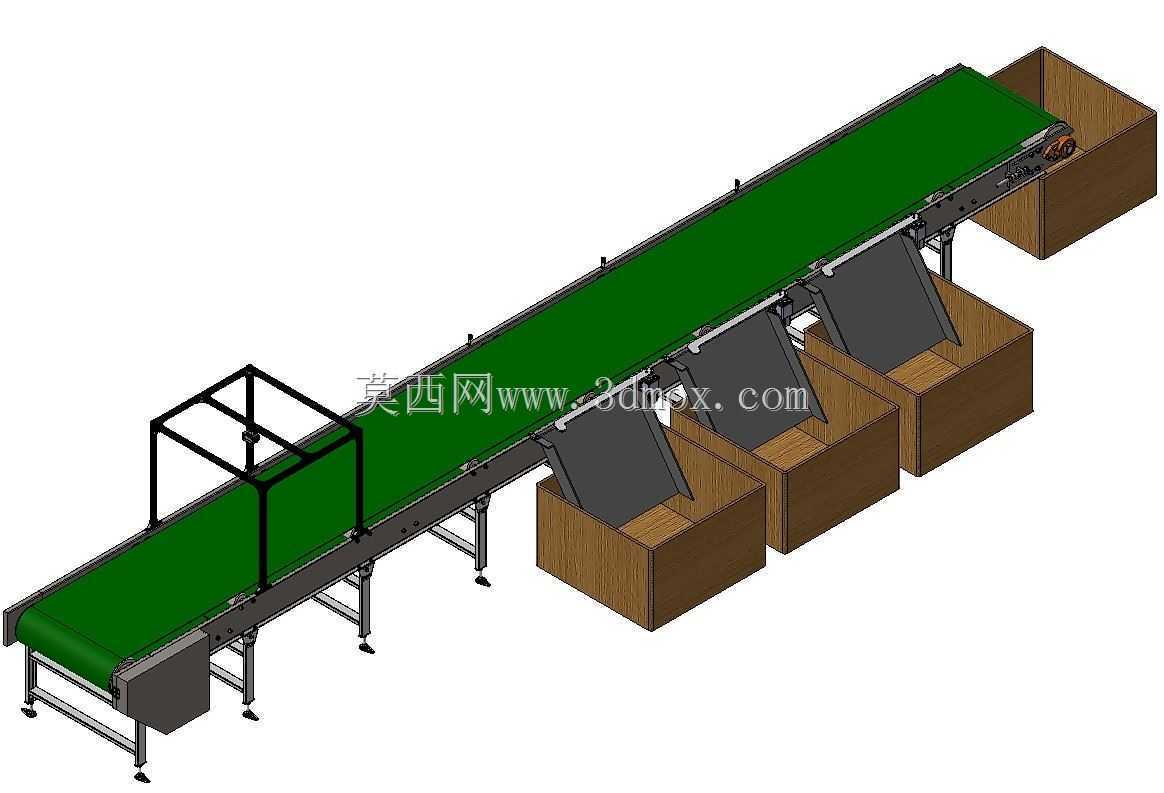

　　设备沿输送方向依次布置条码识别工位与多组侧臂分拣执行机构，条码识别工位设置在输送线上游段，采用龙门架式安装结构，可根据货品条码粘贴位置调整扫码器的安装高度与倾斜角度，避免货品输送过程中出现扫码盲区，龙门架预留传感器安装位，可加装光电触发装置，仅当货品到达扫码位时才触发扫码动作，降低无效识别率。侧臂分拣机构采用摆臂式结构，每组摆臂对应一个下料口，下料口下方可放置周转料箱或对接下级输送线，摆臂的摆动行程经过精准计算，可将对应品类的货品平稳推送至对应下料口，不会出现货品卡滞或掉落至非目标料箱的情况，摆臂驱动采用小型气动执行元件，响应速度快，动作冲击小，不会损伤输送的货品表面。

　　设计过程中重点考虑了设备的安装边界与维护便利性，整机宽度控制在常规输送线的通用尺寸范围内，支腿的横向间距预留了人员通行与设备检修的空间，输送段的皮带张紧机构设置在设备尾端，无需拆解周边护板即可完成皮带张紧度调整，扫码工位的龙门架采用快拆式连接结构，可根据现场需求快速调整位置或更换不同规格的扫码设备。侧臂分拣机构的安装座采用腰型孔设计，可沿输送方向微调每组摆臂的安装位置，适配不同尺寸货品的分拣需求，当输送货品尺寸变化时，仅需调整摆臂位置与摆动角度参数即可适配，无需对主体结构做大幅改动。

　　设备的输送速度可根据现场分拣效率需求做无级调整，最高线速度可适配每小时数千件的分拣通量，摆臂的动作逻辑与扫码系统做联动控制，扫码识别到货品信息后，控制系统会根据预设的分拣规则，触发对应位置的摆臂动作，整个过程无需人工干预，可大幅降低分拣作业的人工成本与错分率。考虑到长时间作业的稳定性，输送辊筒采用密封轴承结构，可避免车间粉尘进入轴承造成卡滞，皮带下方设置多组托板，避免长时间输送较重货品时皮带出现下凹变形，影响输送平稳性。下料口位置设置导向斜板，货品被摆臂推送后会沿斜板平稳滑入料箱，避免直接掉落造成货品磕碰损伤，斜板表面粘贴光滑耐磨的高分子材料，降低货品滑动过程中的摩擦阻力，不会出现货品卡在斜板位置的情况。

　　在结构细节处理上，设备所有运动部件外侧都设置了透明防护挡板，既不影响作业人员观察设备运行状态，也能避免人员肢体误触运动部件造成安全隐患，设备两侧预留了走线槽，所有控制线缆与动力线缆都可沿走线槽布置，避免线缆外露造成的剐蹭或安全问题。整机的模块化设计程度较高，输送段、扫码段、分拣段都可作为独立模块拆分运输，现场安装时仅需按定位标识拼接固定即可，大幅缩短现场安装调试的周期，也方便后续根据产能需求扩展分拣口数量，无需重新设计整线结构。
