带单侧轴端的输送线用动力滚筒结构

　　在各类连续式物料输送场景里，滚筒是承担载荷传递、支撑输送带或直接承托物料移动的核心执行部件，从电商仓储的分拣线、生产车间的工件流转线，到建材、食品加工的长距离输送工位，这类部件的结构合理性直接决定整条输送线的运行稳定性与维护成本。本次呈现的单侧出轴滚筒结构，主要适配有动力驱动的输送段，区别于无动力滚筒的双侧短轴结构，单侧伸出的轴端可直接对接链轮、同步带轮或者联轴器，无需额外加装转接轴套，能减少传动链路的连接间隙，降低长期运行后的轴端窜动概率。

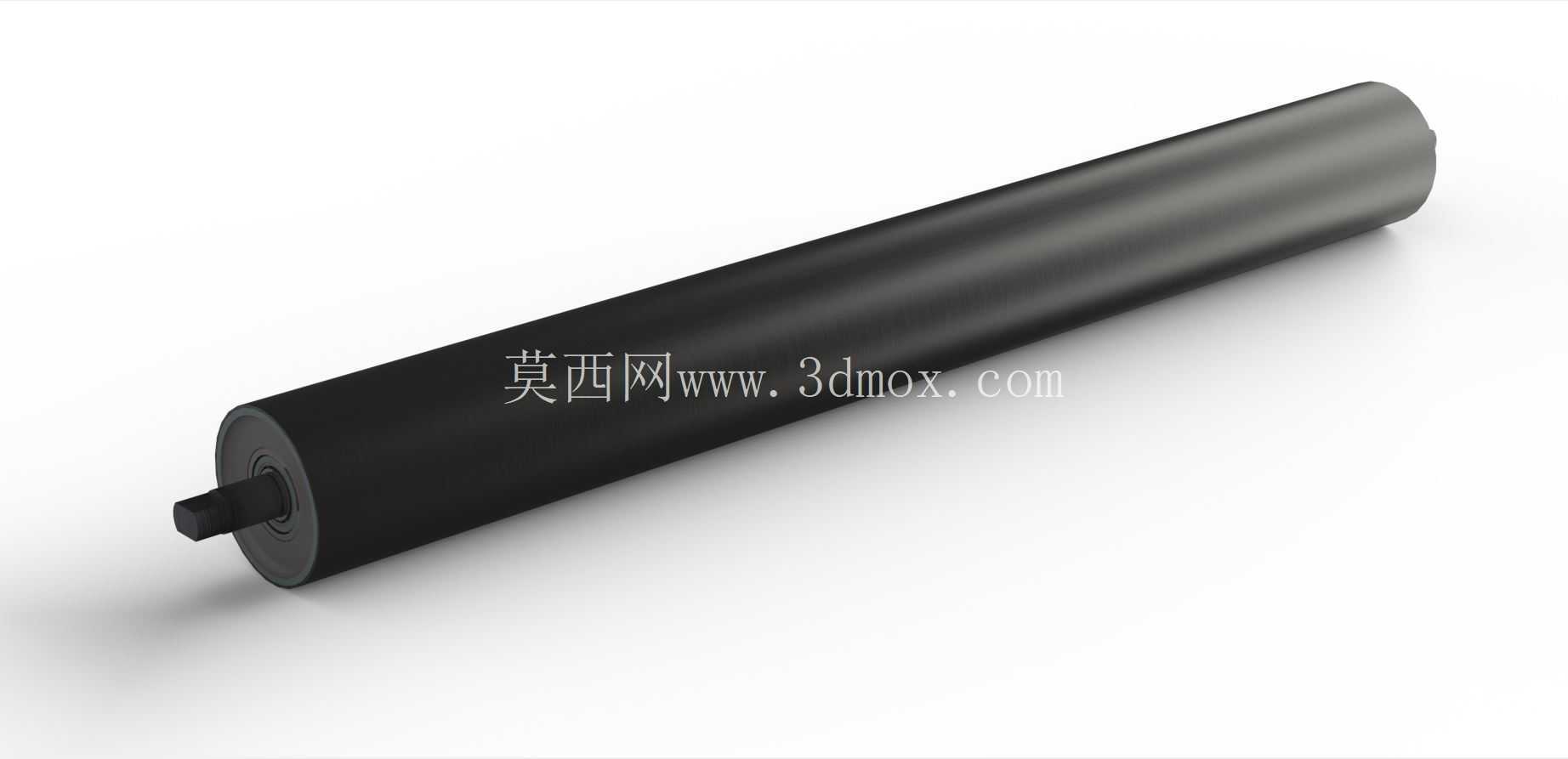

　　从结构细节来看，滚筒主体采用等径直筒设计，筒身外壁做光滑处理，既可以适配平皮带的摩擦传动，也能直接承托底部平整的箱装、托盘类物料，避免筒身接缝或者凸起刮伤物料表面或者皮带底面。筒身内部为空心结构，在保证整体抗弯强度的前提下降低自身重量，减少驱动端的动力损耗，端盖位置做了同轴度限位结构，保证伸出轴与筒身的同轴度控制在合理公差范围内，避免高速运转时出现径向跳动，导致皮带跑偏或者物料输送过程中出现偏移卡顿。伸出轴端做了扁位加工，和传动轮连接时可以通过紧定螺钉直接锁止在扁位上，相比光轴连接能传递更大的扭矩，避免重载启动时传动轮和轴之间出现打滑空转。

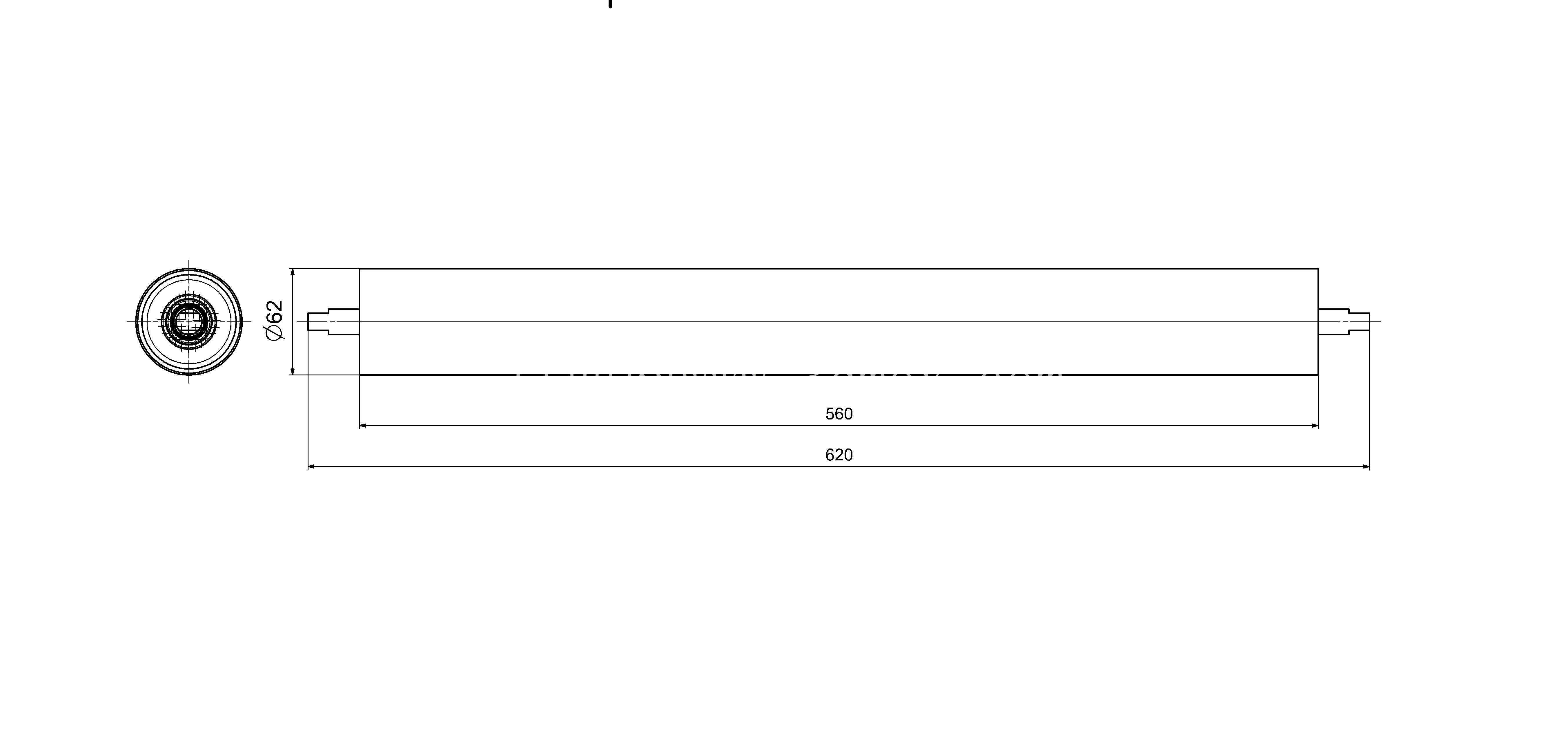

　　设计这类滚筒时，首先要匹配安装工位的机架间距，筒身长度需要比机架两侧安装板的内间距小2-3mm，预留安装时的调整间隙，同时伸出轴的长度要根据所选用的传动件厚度、轴承座安装尺寸来确定，保证轴端穿过轴承座、传动轮之后还有足够的空间安装止退垫圈和锁紧螺母，避免运行过程中轴端窜出。轴径的选择需要结合输送线的额定载荷、运行速度来核算，常规轻型输送场景下选用直径20mm的轴即可满足单根滚筒承载50kg以内的载荷需求，如果是重载的托盘输送场景，则需要加大轴径同时增加筒身壁厚，避免物料压上之后筒身出现弯曲变形。安装边界上，两侧安装板的轴承安装孔需要保证同轴度，孔位偏差过大会导致滚筒转动卡滞，加剧轴承磨损，安装时需要先固定一侧轴承座，穿入滚筒之后再调整另一侧轴承座的位置，转动滚筒确认无卡滞之后再锁紧固定螺栓。

　　实际应用中，这类动力滚筒通常成组安装，相邻滚筒的间距需要根据输送物料的最小底面尺寸确定，保证物料在输送过程中始终有至少三根滚筒同时承托，避免物料卡在两根滚筒之间。如果是输送底部偏软的包装物，还需要适当缩小滚筒间距，防止物料底部凹陷卡在滚筒缝隙里。传动侧的布局上，多根滚筒可以通过链轮链条串联传动，也可以用同步带多楔带分组驱动，单根滚筒的损坏可以单独拆卸更换，不需要拆解整段输送线，维护便捷性相比整体式的输送辊道更好。筒身的材质选择上，如果是常规的工业环境，用普通碳钢做表面发黑或者镀锌处理即可防锈，如果是食品、医药类有防腐要求的场景，则可以更换为不锈钢材质或者在筒身包裹聚氨酯层，既耐腐蚀也能增加和物料之间的摩擦力，减少输送过程中的打滑。

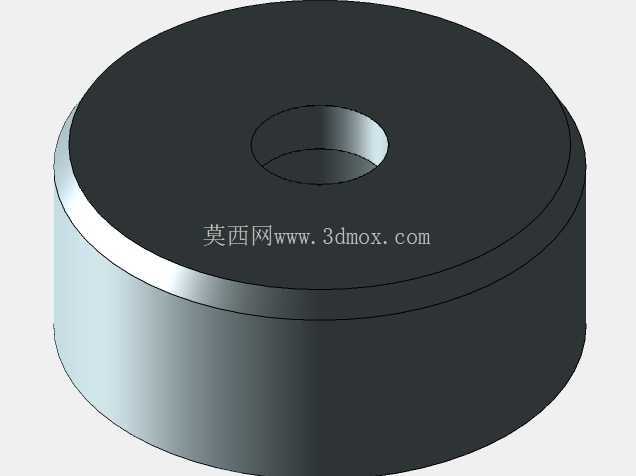

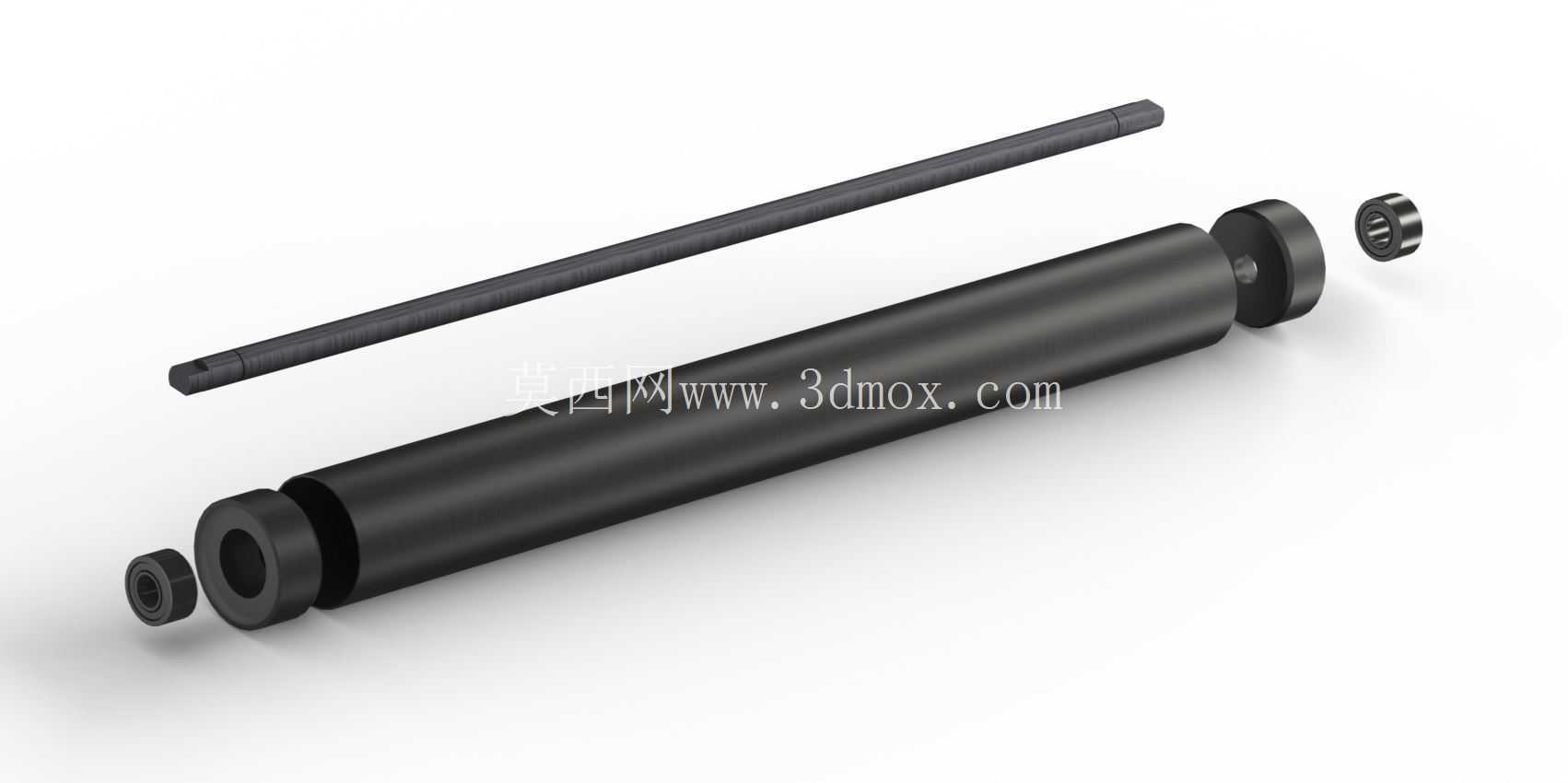

　　在建模过程中，需要重点关注轴和端盖的配合公差，通常轴和轴承内圈采用过渡配合，端盖和筒身采用过盈配合加焊接固定，保证整体结构的连接强度，同时预留轴承的安装位，避免建模时尺寸链计算错误导致轴承无法装入。筒身的圆柱度需要在建模时做约束，避免出现锥度或者椭圆，导致运行时皮带周期性跑偏。伸出轴的扁位尺寸需要和所选传动件的键槽或者紧定螺钉位置匹配，建模时可以提前调用标准件库的传动轮做装配校验，避免加工完成之后出现装配干涉。
