发动机动力传递连杆结构三维建模

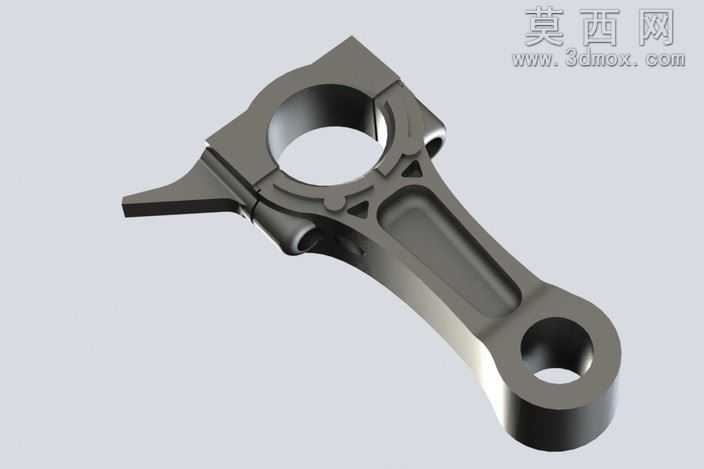

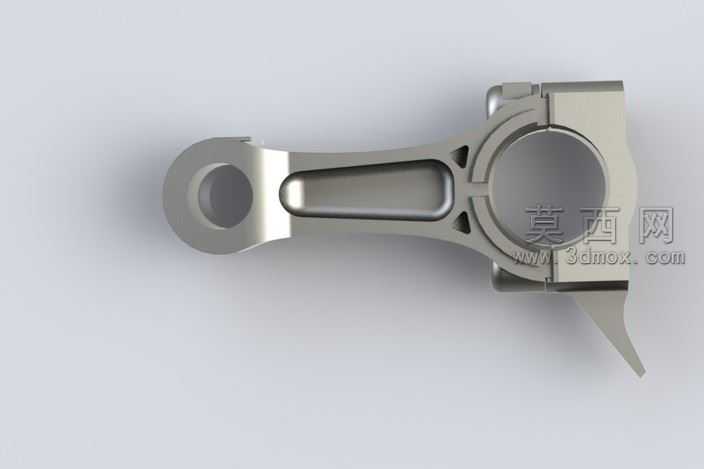

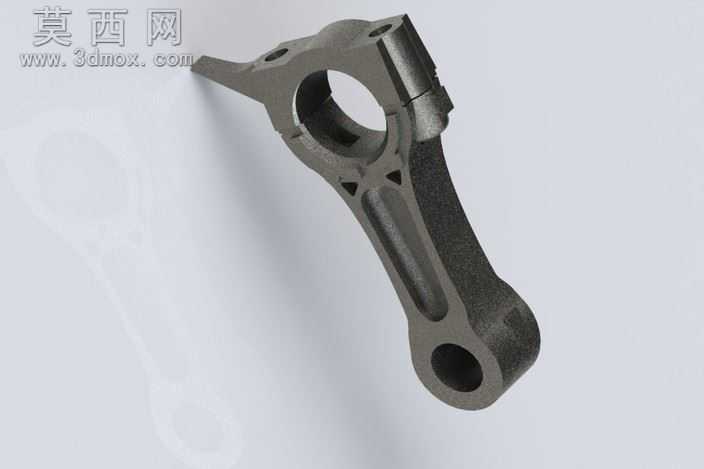

本模型为发动机核心动力传递构件连杆，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循发动机连杆的实际工程设计逻辑，先以草绘绘制连杆大小头的中心基准线，确定大小头孔的中心距作为核心尺寸基准，再分别绘制大头端的剖分式结构轮廓、小头端的整圆衬套安装轮廓，以及连接大小头的杆身工字型截面轮廓。建模阶段对杆身部分采用放样特征生成过渡结构，保证大小头与杆身的衔接处平滑过渡，避免应力集中的结构缺陷，同时对大头端的连杆盖与杆身的结合面做精准的配合面构建，预留螺栓安装孔的定位特征，还原连杆实际装配的拆分结构。材质设置上模拟锻钢连杆的金属质感，赋予模型哑光深灰金属材质，添加细微的锻造纹理贴图提升真实感，渲染阶段采用柔和的侧方打光，凸显连杆杆身的加强筋结构、大小头的厚度变化以及各部位的圆角过渡细节，清晰展现连杆的整体形态与结构特征。设计过程中充分考虑连杆的工作工况，在大小头的孔位边缘做倒角处理，杆身与大小头的衔接处设置合理的铸造圆角，既还原真实零件的工艺特征，也符合连杆承受交变载荷的结构强度要求，模型完整还原了连杆的大头剖分结构、小头衬套安装位、杆身工字型减重加强结构、螺栓连接凸台等全部细节特征，各结构的比例尺寸符合常规车用发动机连杆的设计规范，能够清晰展现发动机连杆的结构组成与形态特点，可用于发动机结构教学、装配演示以及相关机械设计的参考使用。
