机械传动用梯形槽V型滑轮结构设计

　　在轻工输送、小型机床进给、农用机械辅传等诸多对传动紧凑性有要求的场景里，V型带传动始终是成本与可靠性平衡度极高的方案，而配套的V型滑轮作为带传动副的核心承载零件，其结构合理性直接决定了传动效率、带体寿命与运行噪音水平。这款梯形截面V型滑轮，针对中小功率动力传递场景设计，槽型匹配标准V带的楔角角度，工作时依靠带体与轮槽两侧斜面的摩擦力传递扭矩，相比平带轮能提供更大的接触正压力，同等张紧力下可传递更高载荷，同时具备一定的缓冲吸振能力，能降低动力端的负载冲击。

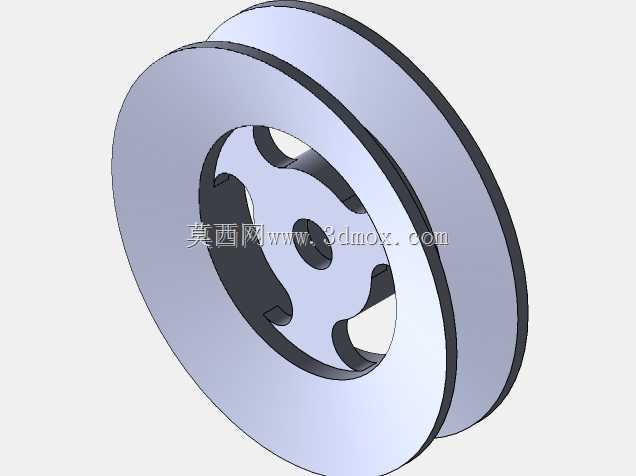

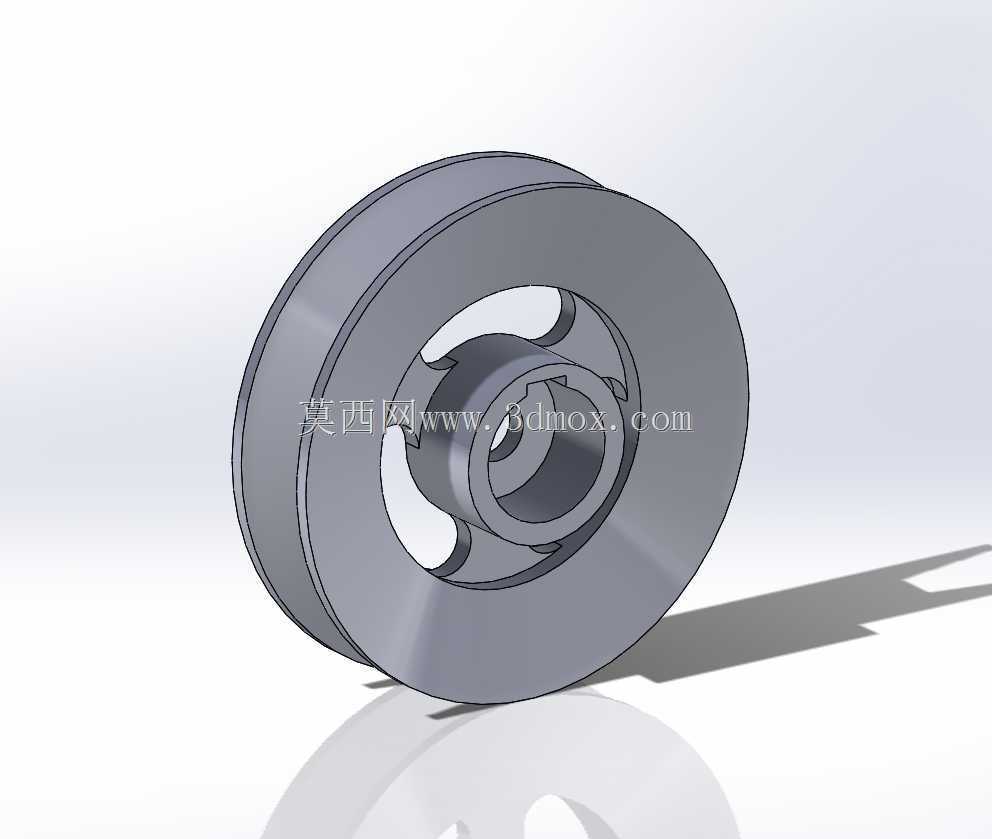

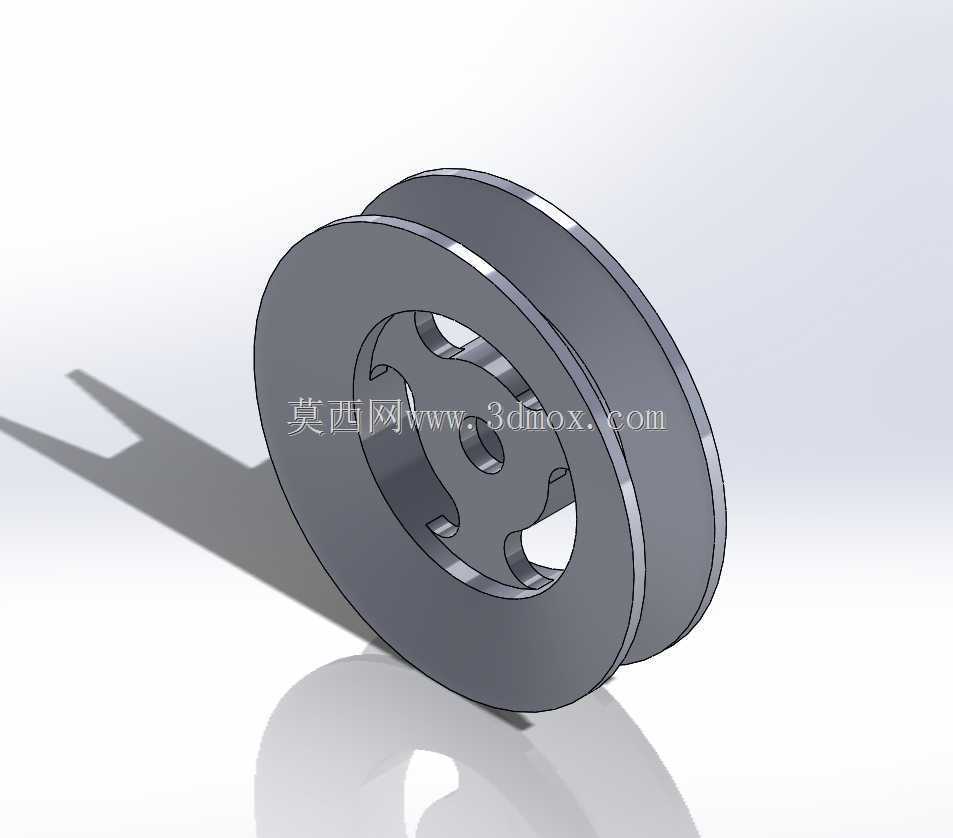

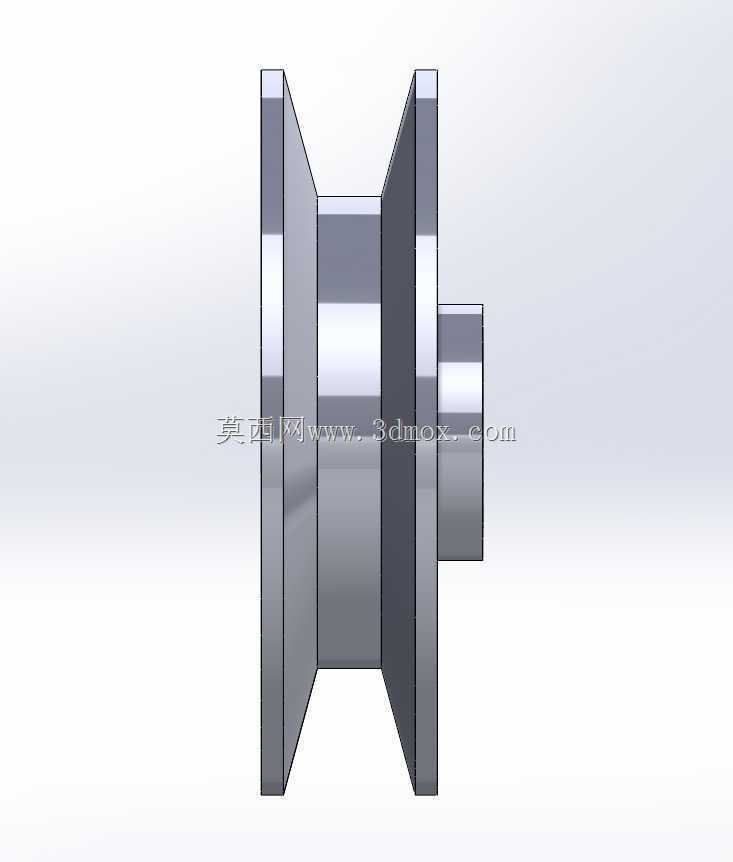

　　从结构设计逻辑来看，轮体采用辐板式减重结构，中心轮毂区域做了加厚处理，用于匹配对应直径的安装轴，保证轴孔配合长度满足扭转强度要求，避免轮体在交变载荷下出现轴孔松旷、键槽压溃的问题；轮缘部分的槽面做了粗糙度控制，既不能过于光滑导致摩擦系数不足出现打滑，也不能过于粗糙加速V带的磨损，槽的深度与开口宽度严格适配对应型号V带的嵌入深度，保证带体与槽面的接触面积达到设计值，不会出现嵌底或者接触面积不足的问题。辐板上开设的均匀分布的减重孔，并非随意开设，孔的位置经过受力校核，避开了轮体应力集中的区域，在保证整体刚度、减少高速旋转时风阻的同时，也方便安装时的穿装操作，同时能降低轮体自身的转动惯量，减少启停阶段的动力损耗。

　　安装边界方面，轮体的轴向宽度根据槽数确定，单槽结构的轴向尺寸紧凑，适合安装在空间局促的传动位置，轴孔可根据实际安装需求加工成直孔配键槽、锥孔配紧定螺钉等多种连接形式，轮缘的外径尺寸根据传动比要求匹配，设计时已经做了静平衡校核，在额定转速范围内运行不会出现明显的径向跳动，避免带体出现周期性张紧力波动导致的疲劳损坏。实际应用中，这类V型滑轮常被用在小型设备的动力传递环节，比如小型台钻的主轴传动、包装线的辅辊驱动、农用排灌设备的动力传递等场景，安装时需要保证两配对带轮的轮槽处于同一平面，避免带体出现偏磨，张紧力调整到设计区间内，既能保证不打滑，也不会因为张紧力过大导致轴承受力超出额定值。

　　从建模细节来看，轮体的所有过渡位置都做了圆角处理，避免热处理或者载荷作用下出现应力集中开裂的问题，轮槽的加工基准与轴孔基准保持同轴，保证旋转时的圆跳动公差符合传动要求，轮毂端面的垂直度也做了约束，保证安装后轮体不会出现偏摆。这类零件看似结构简单，但实际设计中需要兼顾的细节很多，比如槽面的硬度要控制在合理范围，既要耐磨又不能太硬导致加工难度提升，辐板的厚度要根据传递的最大扭矩做强度校核，避免过载时出现辐板断裂的情况，减重孔的边缘要做倒角处理，减少应力集中点，同时也避免安装时划伤操作人员。在很多小型传动机构的选型中，这类单槽V型滑轮因为结构简单、维护方便、成本低廉，始终是不可替代的传动零件，相比同步带轮它不需要严格的中心距控制，对安装精度的容忍度更高，相比齿轮传动它不需要润滑，维护成本更低，适合在开放式、多粉尘的工况下长期运行，只要定期检查V带的磨损情况及时更换，就能保证传动系统的长期稳定运行。
