手动螺杆式管子夹持压紧工装结构

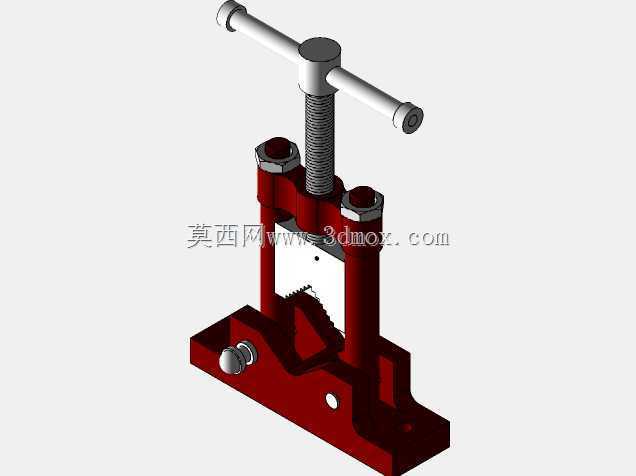

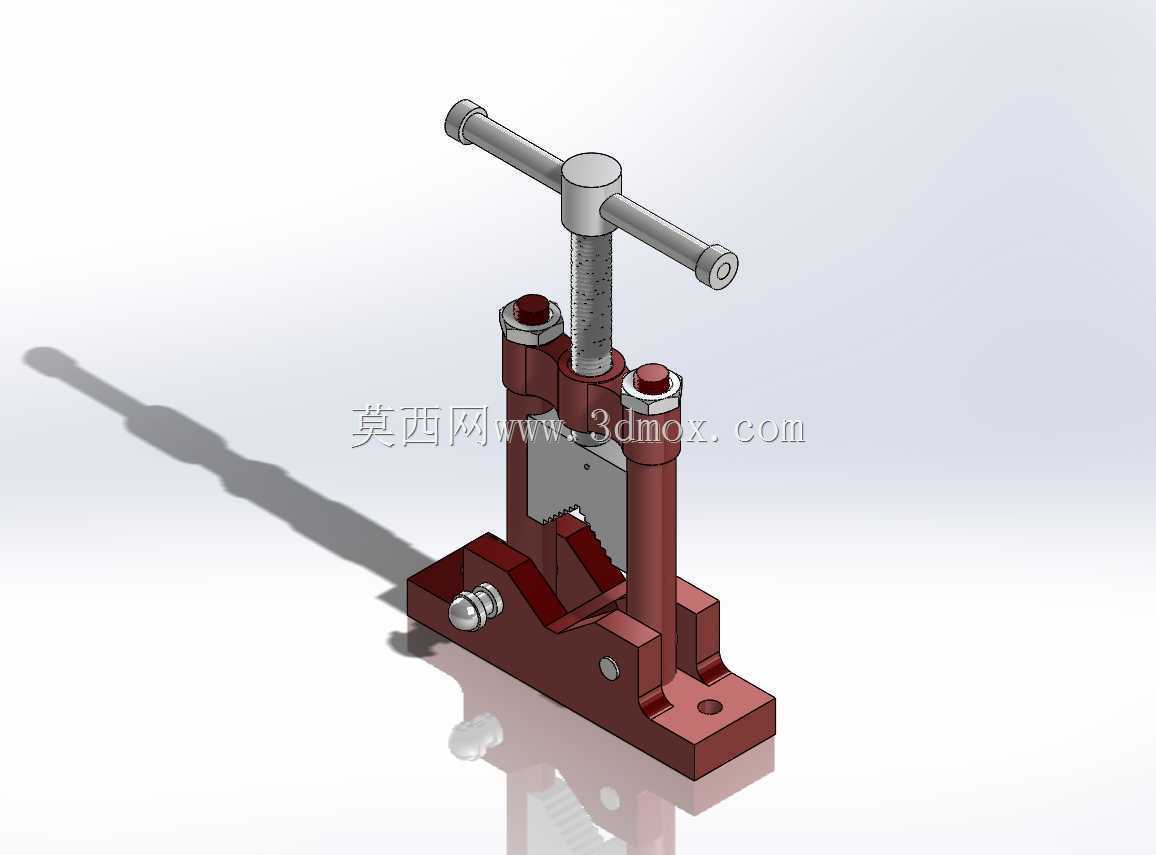

　　这款手动螺杆驱动的管子夹持装置，在现场管路预制、维修工位的使用频次极高，不管是小批量管路加工的现场锯切、坡口打磨，还是管路接头装配时的固定作业，都能提供稳定的夹持力，避免管材在受力时出现转动、轴向窜动的问题。从结构设计逻辑来看，整套装置采用立式螺杆进给的施力路径，顶部的T型操作杆直接和施压螺杆固连，操作人员无需额外配套手柄工具，徒手转动横杆就能带动螺杆下行，螺杆下端和上夹块做了防转配合，螺杆旋转进给时上夹块只做垂直方向的直线运动，不会跟着螺杆转动刮伤管材外壁。

　　底座采用一体式铸造后铣削加工的结构，底部预留了两个贯通的安装长槽，安装时可以根据工位台面的螺栓孔位调整固定位置，不需要额外做转接板适配，安装边界的兼容性更强，不管是木质维修工作台、钢制钳工台还是现场临时搭设的工装支架，都能快速完成固定。夹块部分做了适配圆管外壁的V型齿形结构，下夹块直接集成在底座的立架之间，和上夹块的V型槽对中设置，管材放置在下夹块上时能自动对中，不需要反复调整夹持位置，齿形结构的设计可以增加和管材外壁的摩擦力，哪怕是表面沾有少量油污、锈迹的金属管材，夹紧后也不会出现打滑移位的问题。

　　两侧的立式导向架和底座采用螺栓紧固连接，导向架内侧加工有导向槽，上夹块的两侧凸台嵌入导向槽内，上下运动时全程受导向约束，不会出现偏斜卡滞的问题，哪怕操作人员单侧施力转动操作杆，上夹块也能保持水平下压，保证夹持力均匀作用在管材圆周面上。从实际使用的受力角度考量，螺杆采用梯形传动螺纹，具备良好的自锁性能，当夹持力达到作业需求后停止转动操作杆，螺杆不会因为管材的反作用力出现回退松夹的情况，不需要额外增加锁止结构，简化了整体结构的同时提升了作业可靠性。整套装置的整体高度控制在常规钳工操作的舒适区间，操作人员站立作业时转动顶部操作杆的手臂高度符合人体工程学要求，不需要过度抬臂或者弯腰操作，长时间连续作业的疲劳度更低。

　　底座的安装孔间距适配大多数标准钳工台的T型槽间距，固定后整套装置的重心落在底座中心范围内，夹持大管径管材时也不会出现倾翻的问题。夹块的齿形深度做了合理控制，既保证足够的摩擦力，又不会因为齿尖压入管材过深在管壁留下明显压痕，对于表面质量要求较高的不锈钢管路、有色金属管路，也可以更换配套的软质钳口垫片，避免夹伤管材外壁影响后续的表面处理或者装配密封性能。在管路维修现场，这类夹持装置不需要外接气源、电源，完全依靠手动操作就能完成夹持作业，对于野外作业、临时抢修工位的适配性远高于动力驱动的夹持设备，整体结构没有易损的电子元件、密封件，日常维护只需要定期在螺杆螺纹处、导向槽内涂抹少量润滑脂，就能保证长期顺畅使用，故障率极低。从建模细节来看，所有连接螺栓的位置都做了沉头孔设计，螺栓紧固后头部不会突出结构表面，避免作业过程中剐蹭操作人员的衣物或者管材表面，螺杆顶部的T型杆和螺杆采用销钉固定，长期使用出现磨损后可以单独更换操作杆，不需要更换整根螺杆，降低了后期的维护成本。夹块和螺杆的连接位置设置了推力轴承，转动操作杆施加夹紧力时的阻力更小，操作人员不需要施加过大的力就能获得足够的夹持扭矩，对于小管径薄壁管材的夹持，也能更好地控制夹紧力，避免用力过大夹扁管材导致报废。
