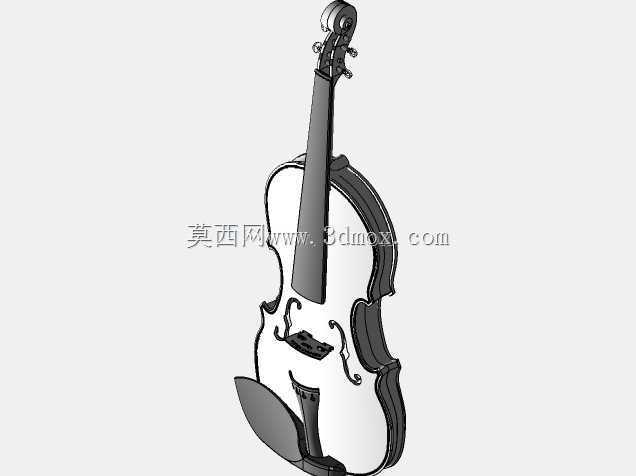

按斯特拉迪瓦里尺寸设计的4/4小提琴结构

　　在西洋弦乐器的结构设计领域，4/4规格小提琴作为应用最广泛的演奏级制式，其结构精度直接决定声学表现与演奏手感，本次完成的结构设计完全参照斯特拉迪瓦里经典琴型的实测尺寸开展，琴身有效长度设定为355mm，完全匹配成年演奏者的持琴与运弓边界。从实际应用场景来看，该结构可覆盖专业演奏级小提琴的生产打样、乐器教学的结构演示、手工制琴的工装基准三大核心场景，区别于常规简化的示意模型，整个结构完全还原实琴的装配逻辑，所有配合面均预留了实际生产中的加工余量，可直接对接数控开料、模具成型的生产流程。

　　设计过程中首先锚定的是琴身的声学腔体边界，面板与背板的弧度曲线并非随意绘制，而是参照经典琴型的振动节点分布做了参数化拟合，保证f孔的位置、音梁的安装位、低音梁的贴合曲面完全匹配实木制琴的力学传导路径，避免三维结构只重外形忽略声学结构的常见问题。从零件拆分逻辑来看，整个结构将琴头旋首、指板、琴马、音柱、拉弦板、腮托、尾柱这些独立装配部件全部做了分离式建模，每个部件的安装定位面都做了公差配合设计，比如指板与琴颈的贴合面预留了0.1mm的胶装间隙，琴马的脚面与面板弧度完全贴合，不需要二次修型即可完成虚拟装配验证。

　　很多三维建模者做乐器模型时容易忽略安装边界的约束，比如腮托的安装位置如果偏离琴身中心线5mm以上，实际演奏时就会出现夹琴不稳的问题，本次设计中特意将所有握持、接触相关的部件位置做了人体工学校验，腮托的弧度匹配下颌的自然贴合角度，琴颈的厚度与宽度参照标准演奏级琴的握感尺寸做了还原，指板的有效弦长设定为328mm，完全符合专业小提琴的弦距标准，从琴枕到琴马的弦高也按实际演奏要求做了梯度设定，G弦到E弦的高度差控制在合理区间，避免出现按弦阻力过大的问题。

　　从结构功能特性来看，整个腔体的壁厚做了差异化设计，面板的振动区域壁厚控制在2.8-3.2mm区间，背板的承重区域壁厚控制在3.0-3.5mm区间，这种不等厚设计完全匹配实木小提琴的振动特性，不会出现等厚模型导致的声学频率偏差。侧板的高度按照上宽、中窄、下宽的经典比例做了设定，保证腔体容积完全符合4/4小提琴的声学要求，音柱的位置设定在琴马右脚下方2mm处，这个位置是经过无数制琴师验证的最佳振动传导点，能够将面板的振动高效传递到背板，形成均匀的声场反馈。

　　在建模逻辑上，所有曲面均采用G2连续过渡，避免出现棱角生硬的折面，不管是琴头旋首的涡卷曲线，还是琴身腰身的内凹弧度，都完全还原手工制琴的流畅线条，没有出现参数化建模常见的曲面断层问题。针对生产端的实际需求，所有零件的分型面都做了脱模斜度校验，如果采用碳纤维复合材料或者树脂材料做批量生产，这套模型可以直接导出到模具设计环节，不需要二次修复曲面。如果是面向手工制琴的用户，模型的每个截面都可以输出为2D图纸，直接作为制琴模板使用，比传统手工拓样的精度提升一个量级。

　　很多人会觉得小提琴属于乐器领域，和机械设计关联不大，但实际上高端制琴过程中对尺寸精度、配合公差、结构力学的要求，丝毫不亚于精密机械零部件的设计，比如琴马的受力分布，四根琴弦总拉力接近20kg，这个力需要通过琴马均匀传递到面板，再通过音柱和低音梁分散到整个腔体，如果结构设计时受力点偏移，很容易出现琴身变形、音色发闷的问题。本次设计中特意对整个琴身做了静力学仿真校验，在琴弦拉力的持续作用下，琴身的最大变形量控制在0.3mm以内，完全满足长期使用的结构强度要求，不会出现长期张弦导致的琴身下塌问题。

　　从安装边界来看，整个琴身的最大宽度为205mm，总长度（含琴头）为595mm，这个尺寸完全匹配标准4/4小提琴的琴盒内槽尺寸，不需要调整尺寸即可适配市面上绝大多数的成品琴盒、肩托等配件，拉弦板的安装位置预留了微调器的安装空间，尾柱的孔径匹配标准规格的金属尾柱，用户拿到模型后不管是做3D打印样件，还是做数控加工生产，都不需要再对安装尺寸做二次调整。指板的弧度采用标准的42mm曲率半径，匹配演奏时的手指按弦角度，不会出现按弦卡顿的问题，琴枕的弦槽深度按照0.3-0.5mm的标准设定，既可以固定琴弦位置，又不会出现夹弦导致的调音困难。
