可伸缩1/4接口手机支撑三脚架结构

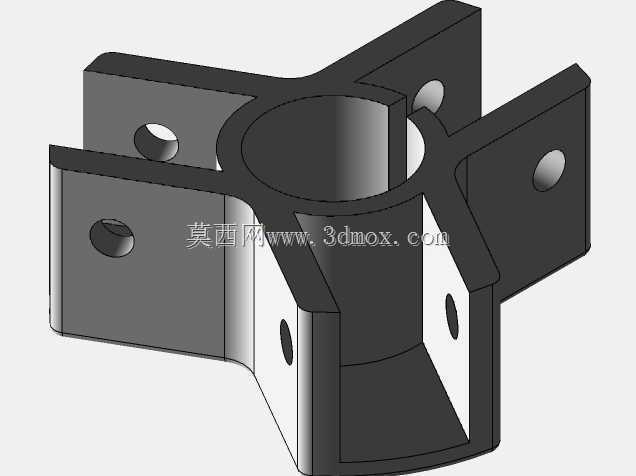

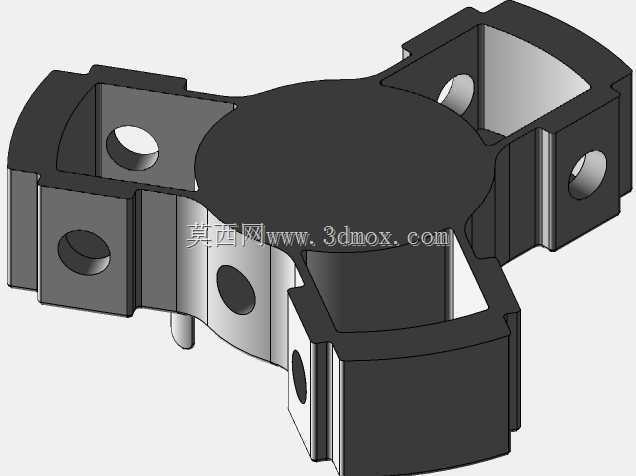

　　日常拍摄作业、小型设备临时架设场景中，这类落地式三脚架的使用频率极高，不管是户外移动拍摄、室内固定机位直播，还是小型传感器、补光灯的临时架设，都需要支撑结构具备足够的稳定性，同时兼顾收纳便携性，这款三脚架的结构设计正是围绕这类实际使用需求展开。从结构组成来看，整个支撑结构分为底部三角支撑腿、中部多级伸缩立杆、顶部设备安装接口三个核心部分，底部的三根支腿采用铰接式连接结构，每根支腿都能绕中心基座独立转动展开，展开后支腿末端形成的支撑圆直径直接决定了整体结构的抗倾覆能力，设计时需要根据立杆完全伸出后的最大高度，匹配对应的支腿展开角度，避免重心偏移超出支撑边界导致侧翻，同时支腿之间还设置了横向的连杆限位结构，当支腿展开到预设最大角度时，连杆会处于绷紧状态，既可以防止支腿受力后过度外张，也能让三根支腿的受力保持均匀，哪怕地面存在轻微不平整的情况，也能通过支腿的微小角度自适应调整，保证立杆始终处于垂直状态。

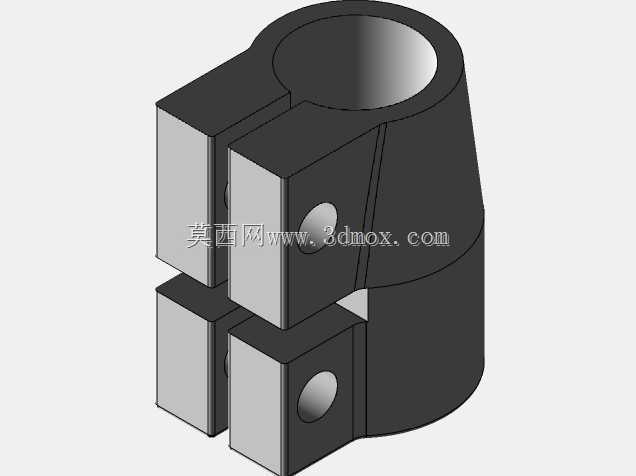

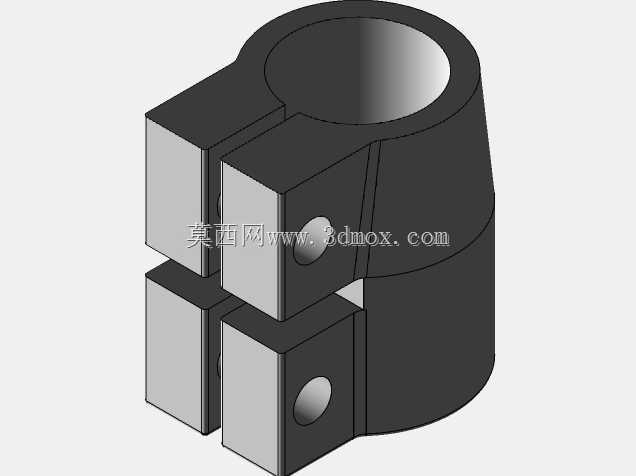

　　中部的伸缩立杆采用多节圆管套接的结构，每节管材之间设置了阻尼锁紧结构，松开锁紧环时可以自由调整立杆的伸出长度，调整到目标高度后拧紧锁紧环，就能依靠管材接触面之间的摩擦力锁定位置，这种结构的优势在于高度调整是无级的，不需要对应固定的卡位孔位，可以根据实际使用需求停在任意高度位置，完全伸出后可以满足站立视角的拍摄架设需求，完全收缩后整体长度大幅缩短，配合支腿的收拢结构，可以塞进普通的摄影包甚至通勤背包中，便携性远高于固定高度的支撑结构。

　　顶部的安装接口采用通用的1/4英寸标准螺柱，这是小型数码设备支撑领域的通用接口规格，除了手机夹之外，还可以直接兼容小型相机、补光灯、麦克风、运动相机等多种设备，不需要额外制作转接结构，通用性极强，接口位置还预留了小范围的角度调整余量，可以根据拍摄需求微调设备的俯仰角度，不需要调整整个三脚架的位置。在设计细节上，所有铰接位置都采用了间隙配合的销轴连接，既保证转动时没有卡滞，也不会因为间隙过大导致结构晃动，支腿的末端做了圆弧过渡处理，避免尖锐边角划伤地面或者收纳时刮蹭背包，管材的壁厚选择兼顾了结构强度和整体重量，不会因为壁厚太薄导致立杆伸出后出现明显的弯曲晃动，也不会因为壁厚过大导致整体重量过高，增加携带负担。

　　实际使用时，只需要将三根支腿向外展开到限位位置，放置在平整地面上，松开立杆的锁紧环调整到需要的高度后锁紧，再将设备通过1/4接口固定在顶部即可，整个展开调整过程不需要额外工具，单人十几秒就能完成架设，收拢后整体体积小巧，适合频繁移动场地的使用场景。结构受力层面，当设备安装在顶部时，整体的受力会通过立杆传递到中心基座，再均匀分散到三根支腿上，每根支腿主要承受压力，连杆承受拉力，这种受力形式可以充分发挥金属管材的抗压性能，在相同材料用量的情况下获得更高的结构强度，哪怕立杆完全伸出，在顶部挂载额定重量的设备时，整体结构的形变量也能控制在很小的范围内，不会因为轻微的外力触碰就出现明显的晃动，满足拍摄场景下对支撑稳定性的要求。
