定向固定型重载平板安装脚轮结构

　　这款定向脚轮的结构设计，核心围绕中小载荷物料转运场景的刚性需求展开，日常在车间工位器具、校园实训项目推车、仓储轻型货架、商用服务设备的底部支撑场景中十分常见。区别于万向转向脚轮，这款定向结构的脚轮没有回转支承结构，轮架与顶部安装板为一体化刚性连接，行走过程中仅能沿轮体切线方向直行，不会出现行进方向自主偏移的问题，在需要直线长距离推送、或者对设备停放位置有固定方向要求的场景下，定向脚轮的行走稳定性远高于同规格万向轮，也不会因为转向结构的间隙出现推行时的左右晃动感。

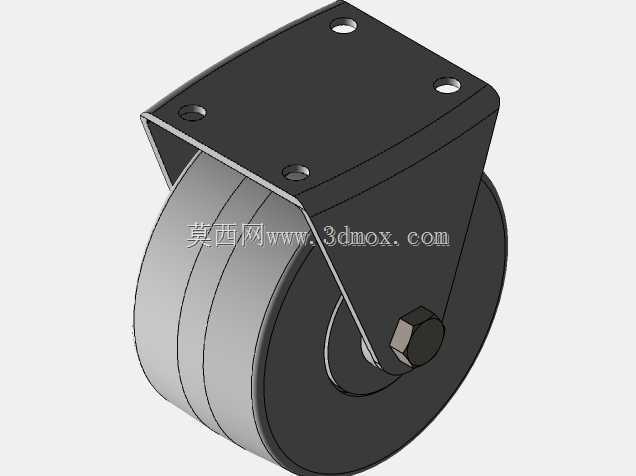

　　从结构细节来看，顶部安装板采用矩形平板设计，四个角位预留沉头安装孔，安装时可以直接通过螺栓与设备底部的安装面锁紧，沉孔结构可以让螺栓头完全没入板件平面，不会出现螺栓凸起刮蹭地面或者安装面的问题，安装板的边缘做了折边加强处理，向下弯折的侧板与轮架主体为一体折弯成型，没有额外的焊接接缝，避免了长期承重状态下焊缝开裂的风险，整体支架采用钢板冲压成型，表面做黑色防锈涂层处理，适配车间多粉尘、偶尔有切削液溅落的使用环境，涂层不易剥落，能长期保持支架的结构强度不被锈蚀削弱。

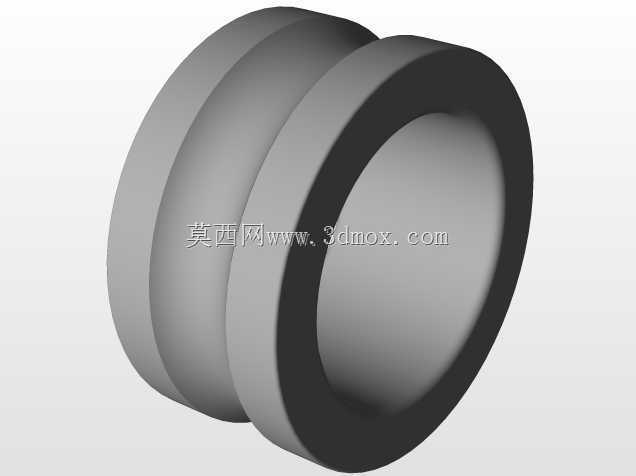

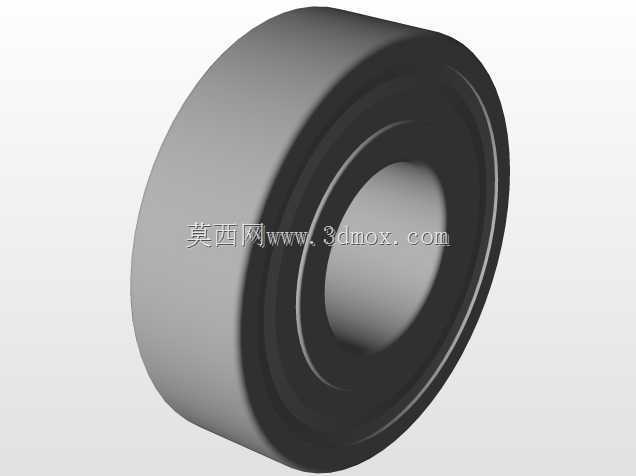

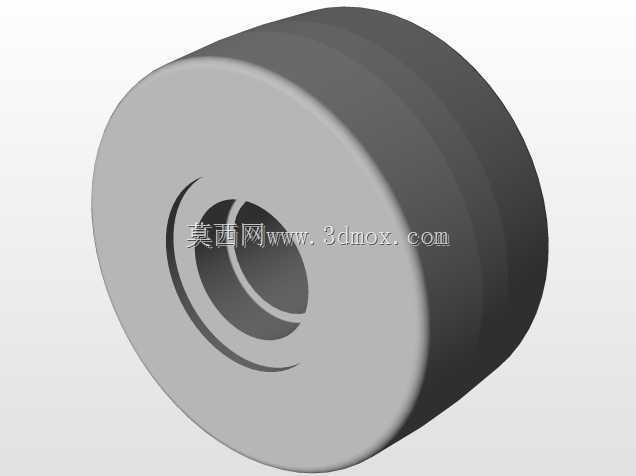

　　轮体部分采用双轮缘的实心结构设计，轮面为平直圆柱面，接触地面的宽度经过匹配载荷计算，在常规环氧地坪、水泥地面、瓷砖地面上推行时，单位面积压强控制在地面材料可承受范围内，不会压坏地坪涂层，也不会因为轮面过窄嵌入地面缝隙出现卡滞。轮体中心通过金属衬套与轮轴配合，轮轴采用六角头螺栓加防松螺母的锁紧结构，装配时可以通过控制螺母锁紧力矩调整轮体的转动阻尼，既不会因为过松导致轮体轴向窜动，也不会因为过紧导致轮体转动卡涩，推行时阻力过大。衬套的存在避免了轮体与金属轮轴的直接硬摩擦，长期使用磨损后仅需更换衬套即可恢复转动性能，不需要整体更换轮体或者支架，降低了后期维护成本。

　　安装边界方面，这款脚轮的顶部安装板孔位遵循常规轻型脚轮的通用安装尺寸，不需要对原有设备底部做额外的打孔改造，直接替换同规格的旧脚轮即可完成装配，整体安装高度控制在较低区间，安装后设备底部离地面的高度不会过高，避免了设备重心抬升带来的侧翻风险，尤其是在推车上放置较重物料时，较低的安装高度能让整车重心保持在安全范围内，经过小坡度路面时也不容易出现倾翻。定向结构的设计也让多轮搭配使用时的方向控制更简单，通常在推车的两个固定端安装这类定向脚轮，另一端搭配万向脚轮，转向时仅需控制万向端的方向，定向端保持直行轨迹，推行过程中不会出现蛇形摆动，哪怕是载重状态下单人也能轻松控制行进方向。

　　在设计建模过程中，重点还原了支架折弯处的圆角过渡结构，避免应力集中导致的支架断裂问题，轮体与支架两侧的间隙控制在合理范围，既不会因为间隙过小导致轮体转动时摩擦支架侧板，也不会因为间隙过大导致杂物卡入轮缝影响转动。安装孔的沉头深度、轮轴的配合公差、衬套的壁厚都按照实际加工的工艺要求做了还原，模型可以直接用于脚轮选型时的装配干涉检查，也可以作为实训教学中冲压结构件、转动副装配的教学案例使用，帮助初学者理解工业脚轮的实际结构逻辑，避免建模时出现不符合实际加工工艺的结构错误。
