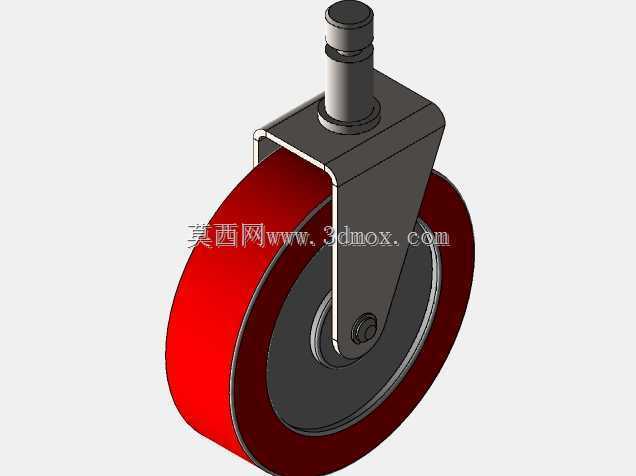

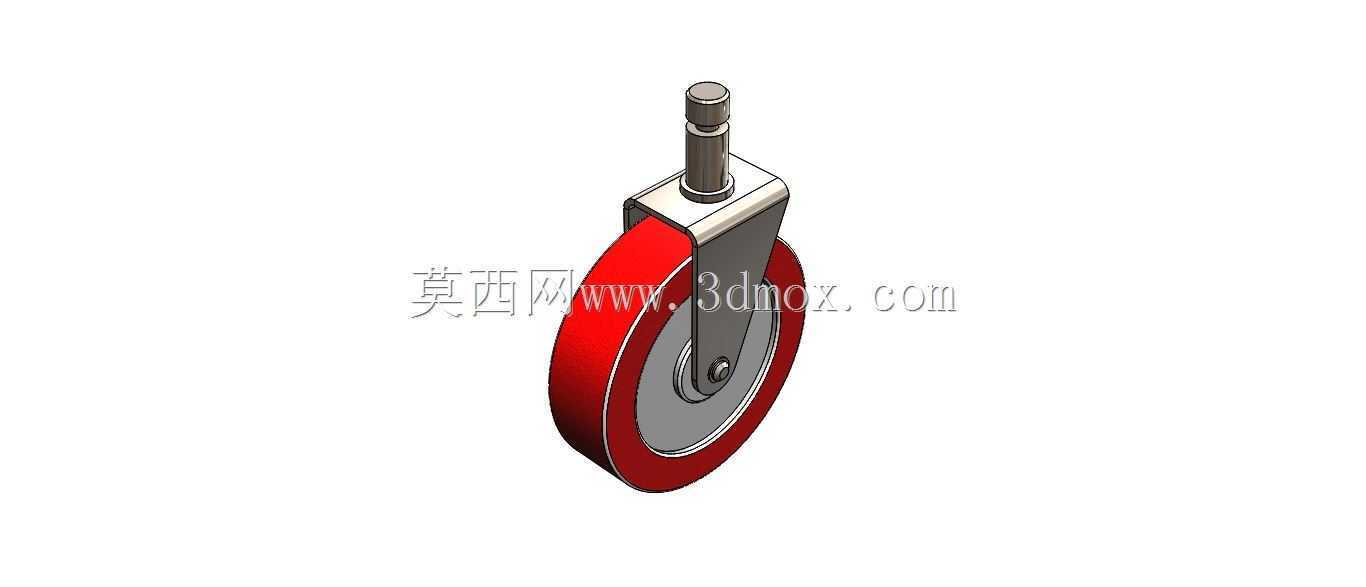

工业设备配套单轮带支架万向脚轮结构

　　在各类工业移动设备、工装推车、仓储周转架、轻型自动化移载单元的设计中，脚轮作为直接接触地面的行走支撑部件，其结构合理性直接决定了设备移动的顺畅度、转向灵活性以及长期使用的可靠性。这款单轮带立式安装杆的万向脚轮，是针对轻型到中载工况设计的通用行走部件，适配多数需要频繁移位、转向的工业场景，比如车间内的工具转运车、小型检测设备机架、生产线旁的物料周转台，都能见到这类结构脚轮的应用。

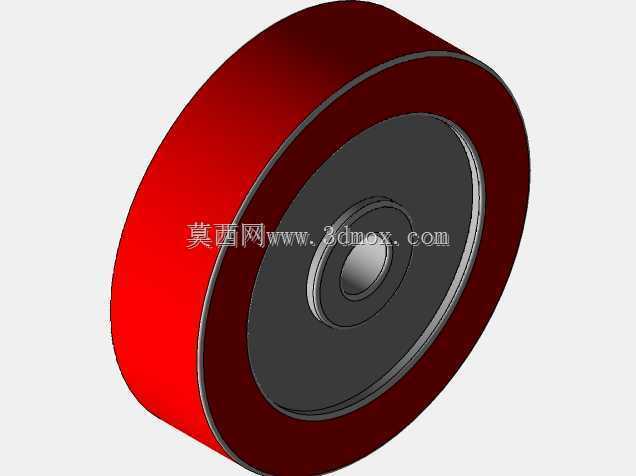

　　从实际使用场景出发，这类脚轮的核心功能是在承担设备垂直载荷的同时，允许轮组绕安装杆轴线360度自由旋转，实现设备任意方向的移位调整，无需额外设置转向机构，大幅降低移动类设备的结构复杂度。设计过程中首先要考虑的是载荷匹配，轮体采用硬质轮面搭配金属轮毂的结构，轮面的弧形截面设计可以减少与地面的接触面积，降低滚动阻力，同时在平整的环氧地坪、水泥地面上都能保持稳定的滚动状态，不会出现轮面卡滞、啃边的问题；金属轮毂则承担轮体的径向载荷，避免长期受压出现轮体形变，保证滚动过程的同轴度。

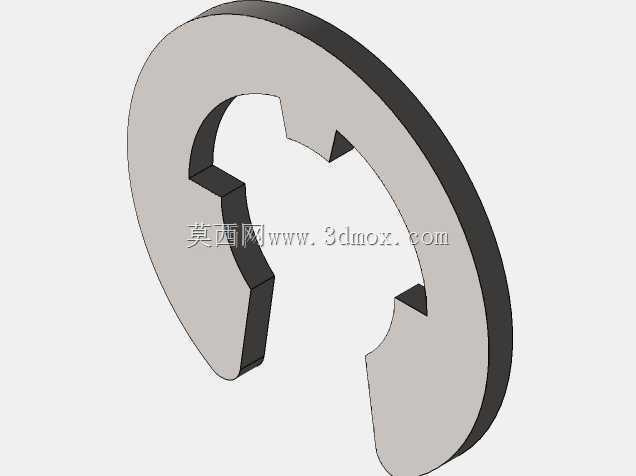

　　安装结构上采用的是立式插杆式安装，而非常见的平板安装，这种设计的优势在于安装时不需要在设备底部预留大面积的安装平板，只需要在机架底部的支撑腿上加工对应内径的安装孔，将插杆插入后配合卡簧或者顶丝固定即可，安装占用的横向空间更小，适合管径较细的管状机架使用，比如薄壁方管、圆管焊接的轻型推车机架，采用这种插杆安装的脚轮，装配效率比平板式更高，也不需要额外加工安装孔位的螺栓过孔。插杆与轮架的连接部位设置了推力轴承结构，转向时的旋转阻力更小，即使设备满载，操作人员也能轻松推动转向，不会出现转向卡顿、需要大幅施加外力才能调整方向的问题。

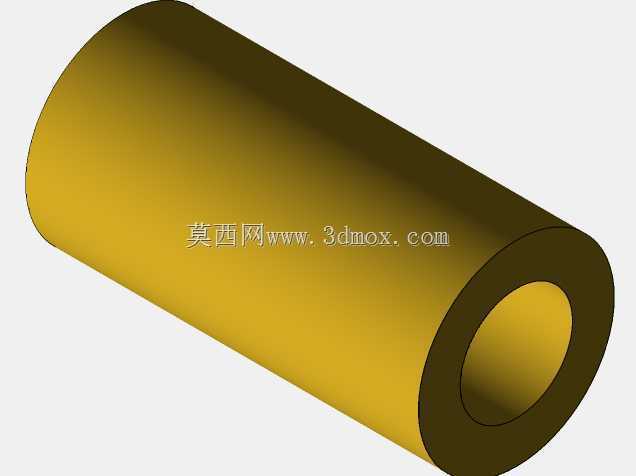

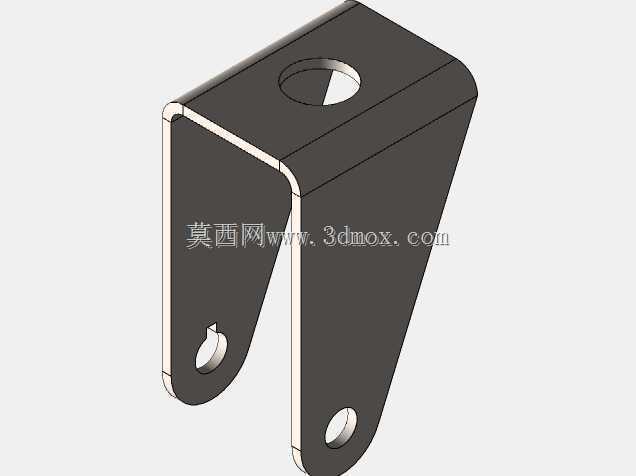

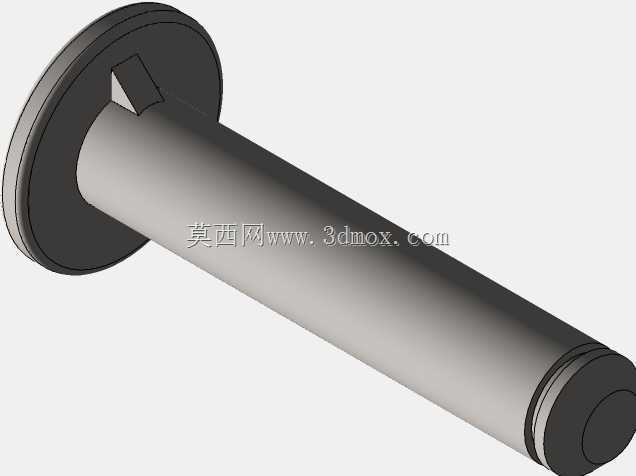

　　轮架部分采用的是金属冲压成型的叉型结构，两侧的叉臂对称分布，通过轮轴将轮体夹持在中间，叉臂的折弯角度经过校核，保证轮体在滚动过程中不会与叉臂发生摩擦，同时叉臂的厚度满足额定载荷下的强度要求，不会因为长期受载出现叉臂外张、轮轴歪斜的问题。轮轴采用带防松结构的销轴装配，避免长期颠簸震动导致轮轴脱出，轮体与轮轴之间设置了滑动衬套，减少滚动过程中的磨损，延长部件的使用寿命，日常维护时只需要定期清理缠绕在轮轴处的线头、铁屑等杂物，不需要频繁加注润滑脂也能保持顺畅转动。

　　从安装边界尺寸来看，这类脚轮的整体高度是从插杆顶端到轮体最底端的垂直距离，设计选型时需要和配套的固定支撑脚高度匹配，保证设备放置时的水平度；插杆的直径、有效插入深度是安装匹配的核心参数，必须和机架支撑腿的内径、安装孔深度对应，避免出现插杆过细导致安装后晃动、或者插杆过长无法插到底的问题；轮体的宽度决定了单轮的接地比压，在地面承载力有限的场景下，需要选择轮宽更大的型号，避免轮体压伤地面涂层。转向半径方面，由于是单轮万向结构，绕安装杆旋转的半径就是轮架中心到轮体外缘的水平距离，设计设备底部的突出结构时，需要预留足够的避让空间，保证脚轮转向时不会和设备底部的横梁、线缆槽等部件发生碰撞。

　　在实际选型应用中，这类脚轮通常会和定向脚轮搭配使用，比如一台四轮推车，两个定向轮搭配两个万向轮，既可以保证直线推行时的方向稳定性，又能在转向时实现灵活调整；如果是需要经常原地旋转的设备，也可以四个脚轮全部采用万向结构，移位时的灵活性更高。需要注意的是，这类脚轮不适合在有大量尖锐碎屑、强腐蚀性液体的场景使用，尖锐碎屑可能会扎伤轮面，导致滚动阻力增大，腐蚀性液体则会腐蚀轮架的金属表面和转动部位的衬套，缩短使用寿命；在有坡度的场景使用时，需要配套刹车结构的同型号脚轮，避免设备出现溜坡的安全隐患。

　　建模过程中，这类脚轮的结构拆分需要按照实际装配关系来处理，分别建立插杆转向部分、叉型轮架、轮体、轮轴、衬套这些独立零件，再按照装配约束组装起来，转动部位的配合间隙要符合实际加工公差，不能出现干涉问题，轮面的弧度、叉臂的折弯圆角这些细节都要还原，才能在后续的设备整体装配、运动仿真中准确模拟脚轮的实际工作状态，避免因为模型结构偏差导致后续设计出现安装干涉、运动卡滞的问题。
