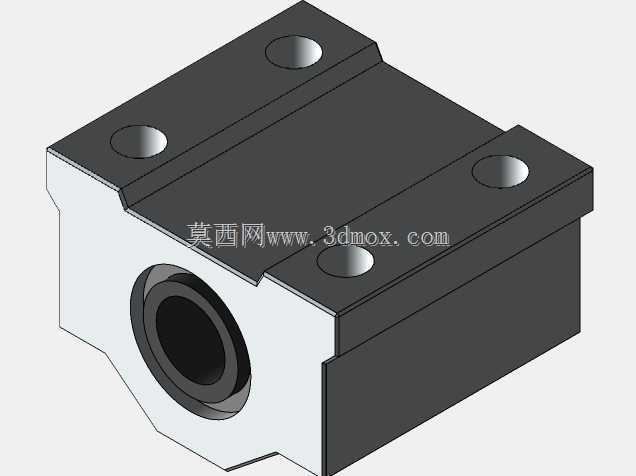

SC8UU型8mm轴径直线轴承箱式单元

　　在桌面级小型自动化设备、学生科创项目、3D打印机运动轴、小型检测设备滑台这类对成本控制敏感、负载等级不高的线性传动场景里，SC8UU规格的箱式直线轴承单元是出镜率极高的导向部件。这类部件本质是把标准SC8UU直线轴承嵌入铝合金压铸成型的箱式基座内，省去了设计人员单独设计轴承安装座、加工轴承孔位、做同轴度校准的工序，拿来就能直接装配到对应轴径的光轴上使用，对非高精度需求的项目来说性价比非常突出。

　　从实际使用场景来看，这类箱式单元最常搭配8mm直径的淬硬光轴使用，光轴的表面硬度建议控制在HRC60-64区间，表面粗糙度Ra不超过0.8，才能保证轴承内部滚珠的滚动顺畅度，同时延长整体使用寿命。很多学生做课程设计或者科创竞赛的小型样机时，会优先选这款部件，一方面是采购成本低，另一方面安装容错率高，基座上预留的四个安装沉孔是标准孔位，不需要额外做复杂的安装结构设计，只需要在安装基板上加工对应位置的螺纹孔，用内六角螺丝就能直接锁紧固定。

　　从功能特性上来说，这款箱式直线轴承单元的核心作用是为做直线往复运动的执行部件提供稳定的径向支撑，同时保证运动方向的直线度。轴承内部的保持架均匀排布着多列钢球，钢球在轴承外圈的滚道和光轴表面之间循环滚动，把滑动摩擦转化为滚动摩擦，大幅降低运动过程中的阻力，相比同尺寸的铜套或者工程塑料轴套，它的摩擦阻力更小，低速运动时的爬行现象更轻，适合需要频繁往复移动、对运动平顺性有基础要求的场合。要注意的是，这类轴承只能承受径向载荷，不能承受较大的倾覆力矩，如果安装时两个支撑单元的同轴度偏差过大，或者滑台负载重心偏离轴承中心太远，很容易造成钢球卡滞、轴承内圈划伤，甚至直接导致基座开裂。

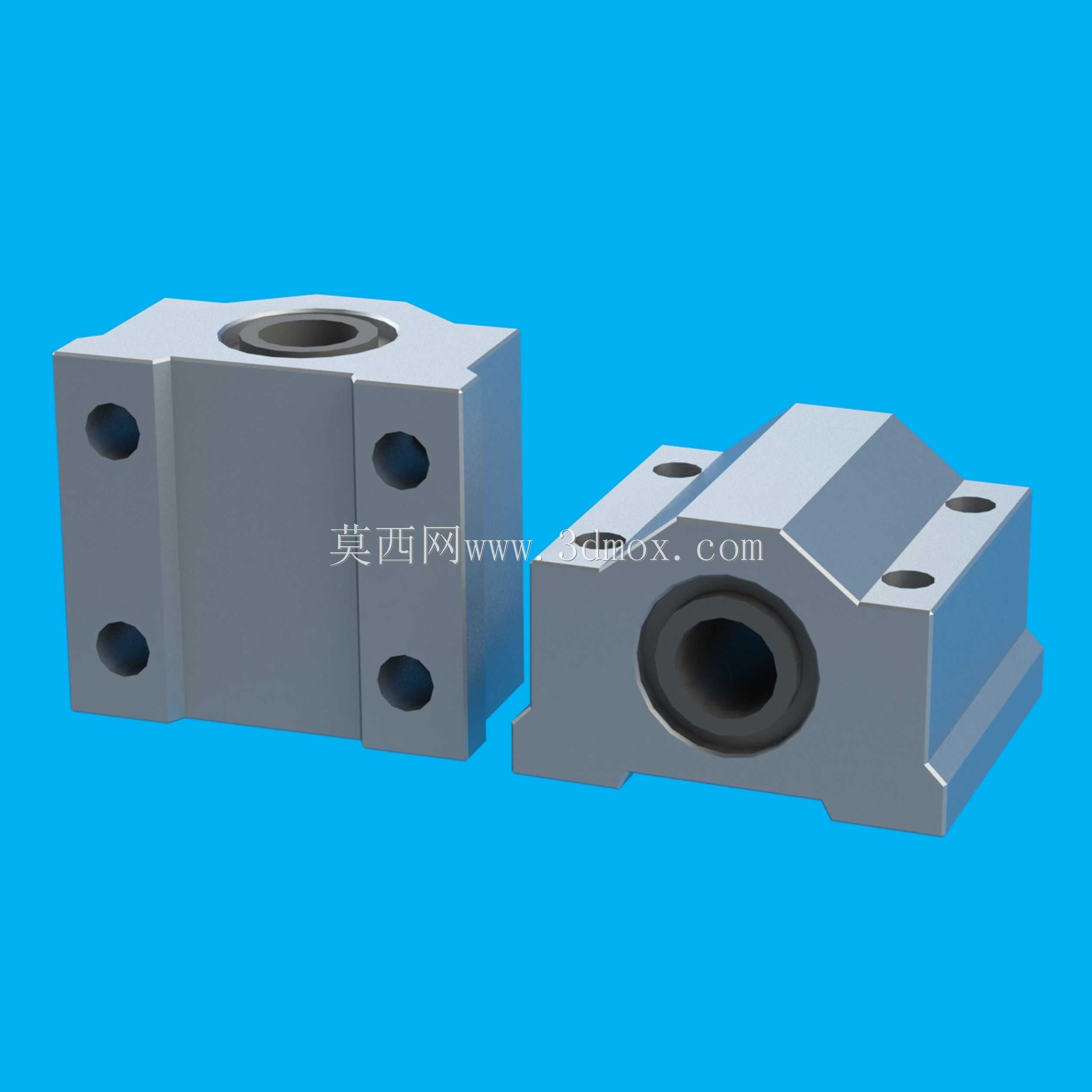

　　从设计思路上拆解这个部件，外层的箱式基座采用铝合金压铸成型，一方面是控制整体重量，另一方面铝合金的加工性能好，压铸后只需要对轴承安装孔、安装端面做少量精加工就能满足装配精度要求，相比钢制基座成本低很多，同时自带的防锈属性也能适应普通实验室、车间的常规使用环境，不需要额外做表面防锈处理。基座中间的轴承安装孔和轴承外圈采用过盈配合，压装后会在轴承两端加装卡簧限位，避免轴承在往复运动过程中从基座里脱出。基座两侧的安装面做了铣平处理，保证安装后和基板的贴合度，四个安装沉孔的深度刚好能容纳M4内六角螺丝的头部，不会出现螺丝头突出干涉滑台运动的问题。

　　从安装边界尺寸来看，这款SC8UU箱式单元的适配轴径是固定8mm，基座的总长度、宽度、安装孔间距都有统一的行业标准，设计人员在做三维建模选型的时候，不需要反复核对非标准尺寸，直接调用标准模型就能完成装配，能大幅缩短设计周期。安装的时候要注意，同一根光轴上搭配两个箱式单元使用时，两个单元的安装间距要根据滑台的行程合理设置，间距太小会导致导向刚度不足，运动过程中出现晃动感，间距太大则会增加运动阻力，甚至出现卡滞。另外这类轴承在使用前需要在内部填充适量的锂基润滑脂，使用过程中定期补充润滑，避免钢球和滚道干摩擦造成磨损加快，不要在有大量粉尘、切削液飞溅的无防护场景下使用，否则杂质进入轴承内部会很快划伤滚道和钢球，导致运动精度下降、阻力陡增。

　　很多刚接触机械设计的人员在选型时容易忽略轴承的预压问题，这类标准箱式单元一般是普通间隙配合的精度等级，如果用在对运动精度要求稍高的场合，可以选择带预压的型号，或者在安装时适当调整光轴的平行度，消除径向间隙，避免运动过程中出现回程间隙。另外要区分开箱式直线单元和开口型滑块的适用场景，开口型滑块一般用在支撑导轨的场合，而这种封闭型箱式单元是搭配无支撑的光轴使用，适合行程较短、负载较轻的传动场景，不要混用选型，否则会达不到预期的导向效果。
