蜗杆传动式变速箱结构设计展示

　　在中小功率传动的工业场景里，这类蜗杆传动变速箱的应用覆盖范围极广，从轻载输送线的动力匹配、小型自动化专机的转速调整，到食品包装机械、轻工纺织设备的动力传递环节，都能见到这类结构的身影。它的核心作用是在输入轴与输出轴呈空间垂直交错的布局下，完成转速降低、扭矩放大的动力传递，同时依靠蜗杆蜗轮啮合的自锁特性，在部分无额外制动的场景下实现反向锁止，避免负载端倒转引发的设备故障或安全隐患。

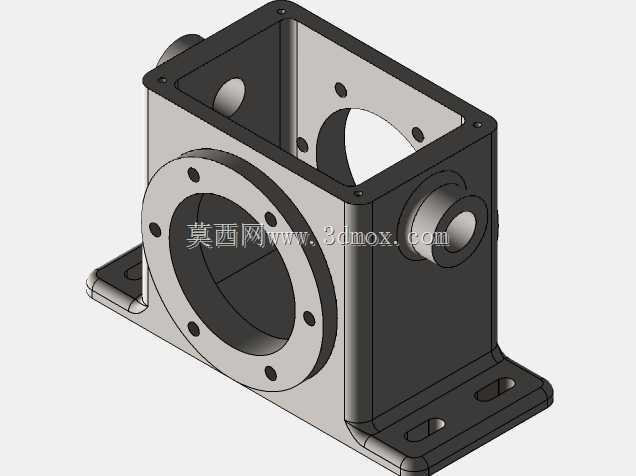

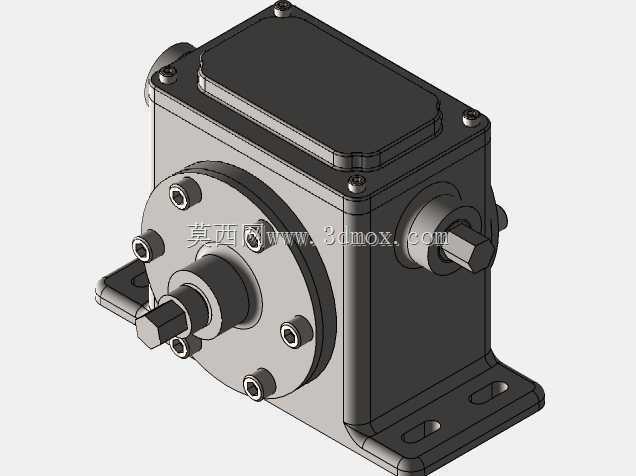

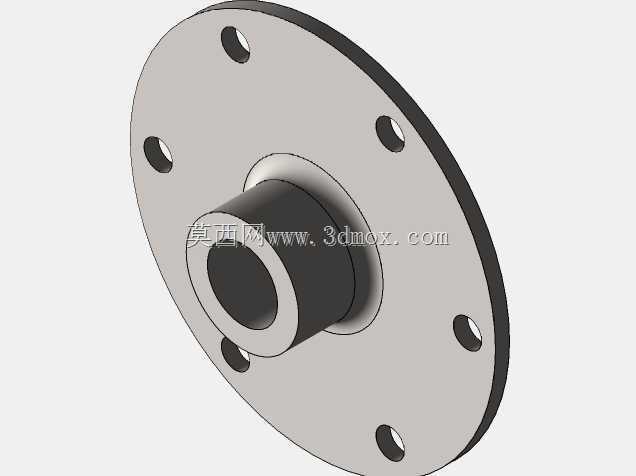

　　从结构设计逻辑来看，这款变速箱采用剖分式箱体结构，上盖与下箱体通过螺栓组完成紧固连接，结合面处做了精密铣削加工，保证装配后的密封性能，避免内部润滑脂在设备运行过程中出现渗漏。箱体底部设置了带安装孔的一体式支脚，安装孔的孔距、孔径都按照通用安装标准做了适配，能够直接固定在设备的安装基座上，不需要额外做转接板设计，大幅降低现场安装的适配成本。输入与输出轴端都采用了法兰式连接结构，法兰盘上的连接螺栓孔沿圆周均布，能够和标准规格的联轴器、带轮或者负载输入端直接对接，轴伸端的密封结构采用内置油封设计，既可以阻挡外部粉尘、切削液等杂质进入箱体内部，也能防止内部润滑介质外泄。

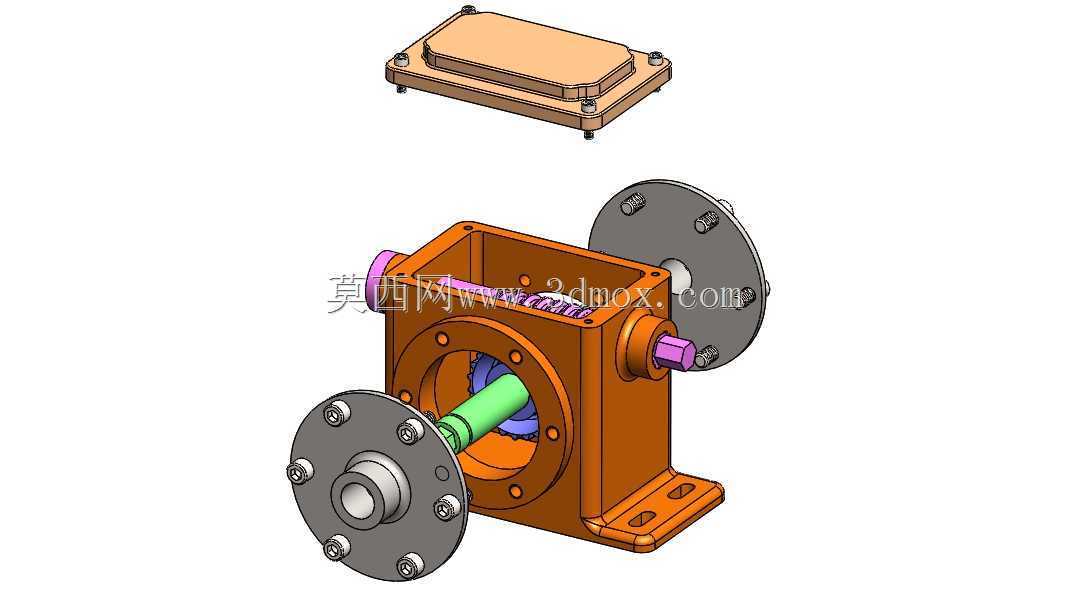

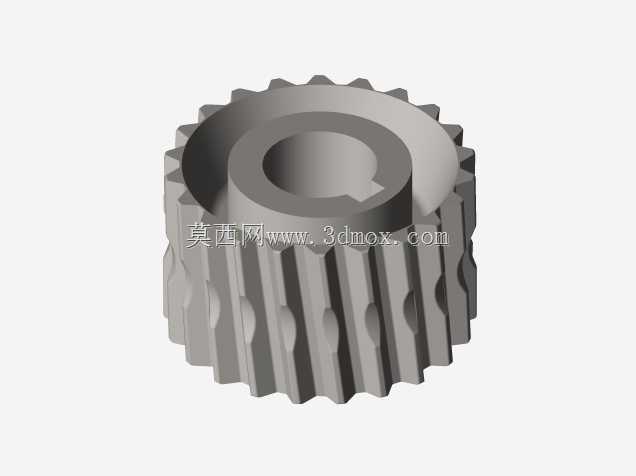

　　内部传动核心采用单头蜗杆与蜗轮的啮合副，蜗杆部分通过两端的轴承支撑在箱体侧壁的轴承座孔内，轴端的紫色端盖是轴承的轴向定位部件，通过调整端盖处的密封垫片厚度，就能控制蜗杆轴的轴向窜动间隙，保证啮合精度。蜗轮部分与输出轴采用键连接传递扭矩，输出轴同样通过两端轴承支撑在箱体的对应轴孔内，轴系的轴向定位通过轴肩与轴承端盖配合实现，装配时可以通过端盖的压紧量调整轴承的预紧力，避免轴系运行过程中出现晃动。

　　设计过程中，箱体的壁厚按照铸造工艺要求做了均匀化处理，轴承座位置做了局部加厚，提升支撑刚度，避免承受径向载荷时出现箱体变形导致的啮合偏载。箱体上盖的外形做了圆角过渡处理，既符合铸造的拔模工艺要求，也能减少应力集中，提升箱体的结构强度。内部型腔的尺寸围绕蜗轮蜗杆的最大回转半径做了预留，同时留出了足够的润滑脂存储空间，保证啮合副在运行过程中能够得到充分润滑，降低齿面磨损，延长设备使用寿命。

　　从安装边界来看，这款变速箱的整体外形尺寸紧凑，输入轴与输出轴的中心距按照标准蜗杆传动参数设计，支脚安装面到输出轴中心的高度、输入轴与输出轴的轴向伸出长度都做了标准化适配，能够直接替换同参数规格的同类变速箱产品，不需要对原有设备的安装结构做改动。在实际选型应用时，需要注意输入转速不能超过设计允许的最高值，同时要根据负载的扭矩大小匹配对应的功率输入，避免长期过载运行导致齿面磨损加剧或者断齿故障。日常维护过程中，只需要定期打开上盖检查润滑脂的状态，补充或者更换润滑脂，检查连接螺栓的紧固状态即可，维护门槛较低，适合在各类通用工业场景下长期使用。这类蜗杆传动结构相比齿轮平行轴传动的变速箱，最大的优势是单级传动就能实现较大的传动比，整体结构更紧凑，同时运行过程中的噪音更低，啮合更平稳，适合对安装空间有严格限制、对运行噪音有要求的轻载传动场景。
