基于日内瓦机构的间歇式自动切纸装置

　　在印刷包装、纸品加工、教学实验实训等场景中，间歇式送料裁切的需求十分普遍，这类应用往往要求送料与裁切动作精准匹配，避免出现连切、裁切长度偏差、卡纸等问题，这套基于日内瓦机构设计的自动切纸装置，正是针对这类中小幅面纸张定长裁切需求开发的结构方案。从实际使用场景来看，该装置可适配实验室小批量试样裁切、小型包装生产线的纸带定长切断、教学场景中机械原理演示等多种工况，不需要搭配复杂的电控系统即可实现稳定的间歇动作匹配，对于低成本自动化改造、机械原理教学演示场景有较强的适配性。

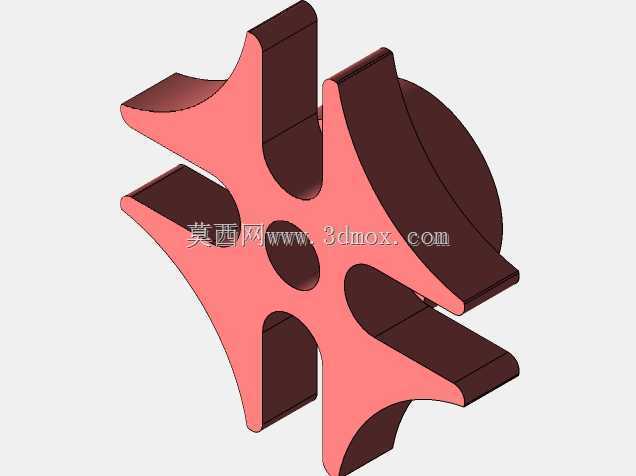

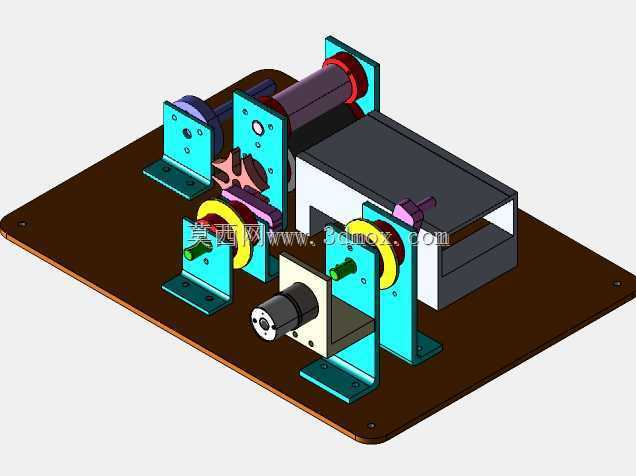

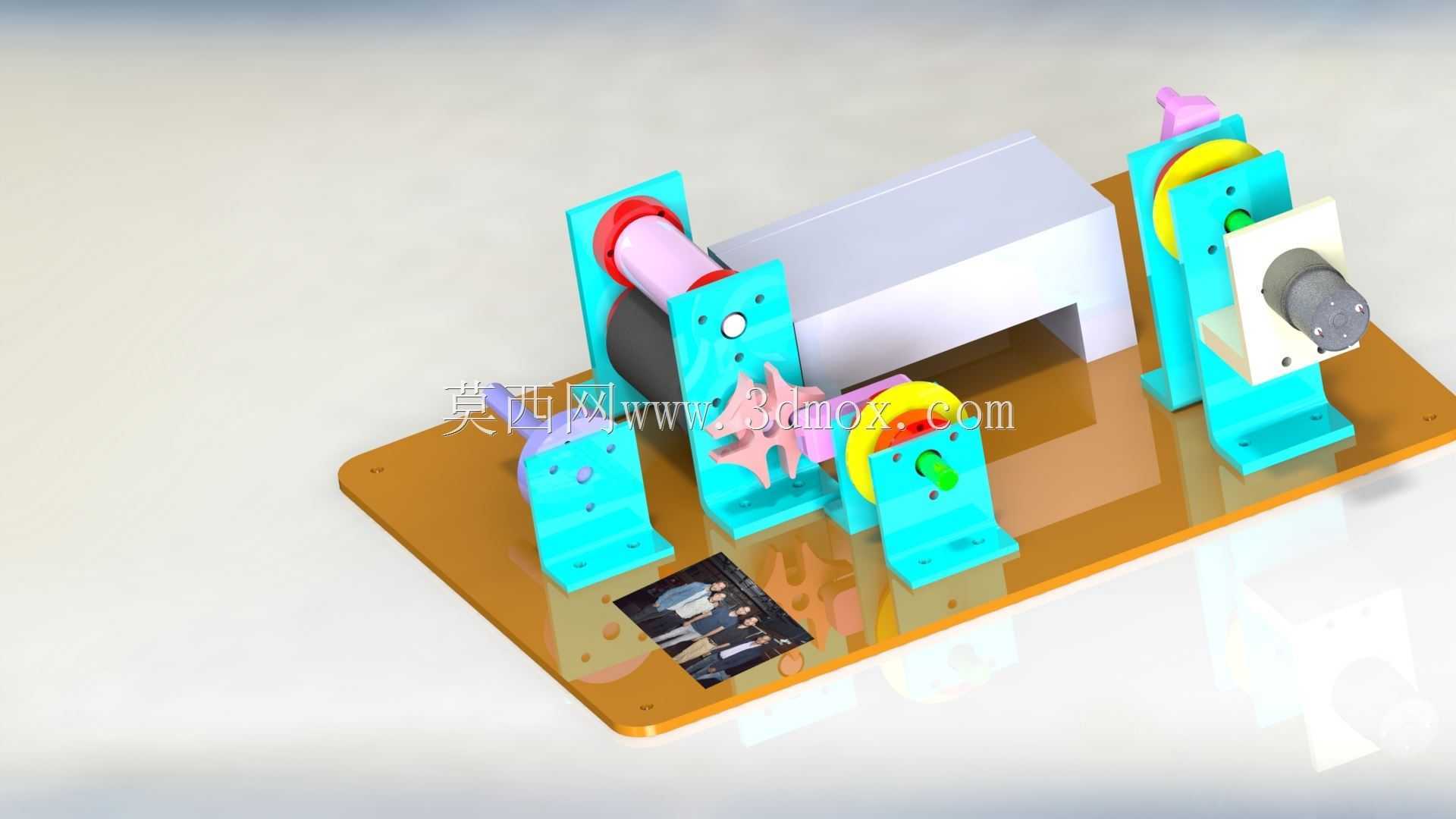

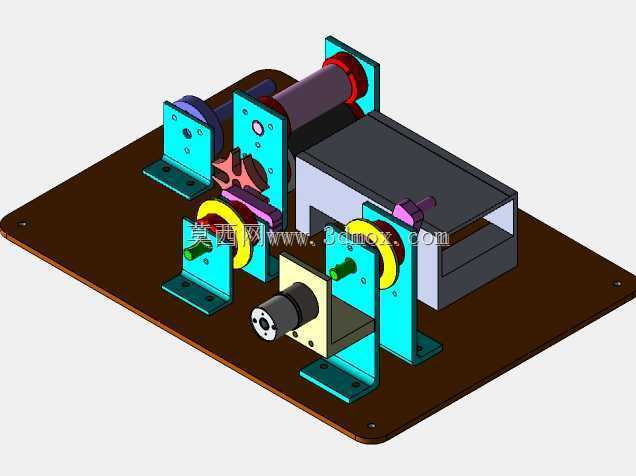

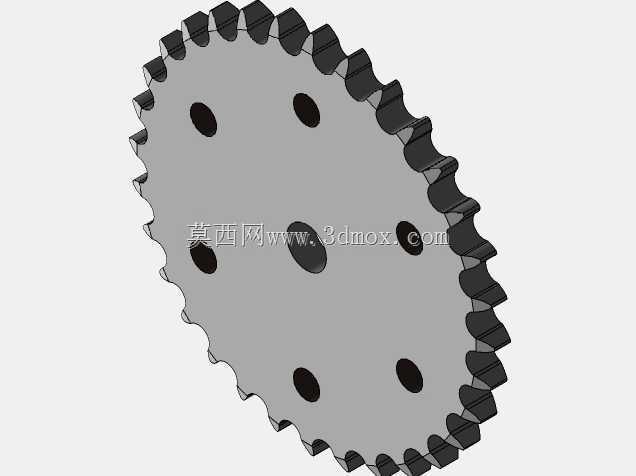

　　整套装置的核心传动逻辑依托日内瓦机构的间歇传动特性搭建，动力输入端通过减速动力单元将连续旋转运动输入，经日内瓦槽轮结构将连续转动转换为间歇性的分度转动，这套分度动作直接与送料辊组联动，每次分度转动对应固定长度的纸张送进量，当槽轮进入停歇阶段时，与动力轴联动的裁切机构刚好完成下行动作，对静止状态下的纸张进行裁切，从根源上避免了送料与裁切动作不同步导致的裁切毛边、长度误差问题。送料辊组采用上下对辊结构，下辊为主动辊与日内瓦机构输出端直连，上辊通过可调压的支架安装，可根据纸张厚度调整辊间压紧力，既保证薄纸输送不打滑，也避免厚纸输送时出现压痕，辊面做滚花处理提升摩擦力，无需额外的真空吸附结构即可稳定输送80g-300g范围内的常规纸张、薄卡纸类材料。

　　裁切执行端采用摆杆驱动的直动切刀结构，切刀安装在垂直导向的滑块上，滑块通过凸轮摆杆结构与动力输入轴连接，动力轴旋转一周的周期内，刚好匹配日内瓦机构一次分度送料+一次停歇的动作循环：当槽轮转位带动送料辊送进设定长度的纸张时，裁切摆杆带动切刀抬升至最高位，给纸张送进留出足够的通行空间；当槽轮进入锁止停歇阶段，纸张完全静止时，摆杆推动切刀沿垂直导轨快速下行，配合下方的固定砧板完成裁切动作，砧板表面镶嵌硬质合金条，长期裁切也不会出现刃口啃伤砧板的问题，切刀的刃口角度设置为22度，兼顾裁切锋利度与刃口耐用度，普通打印纸、铜版纸、薄卡纸均可实现无毛刺裁切。

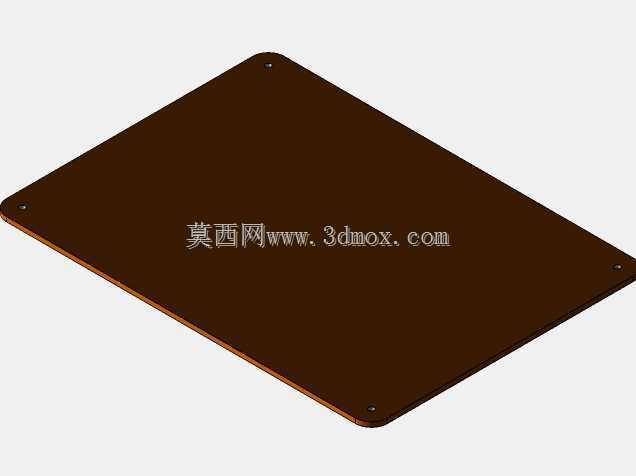

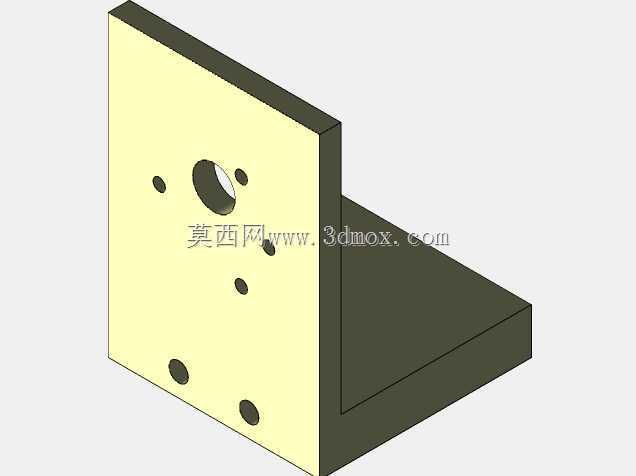

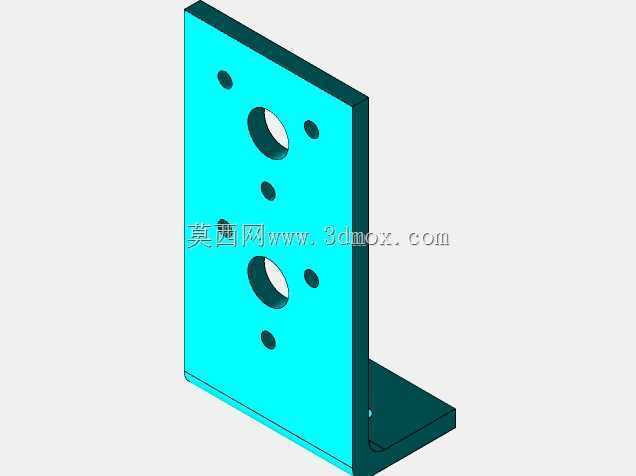

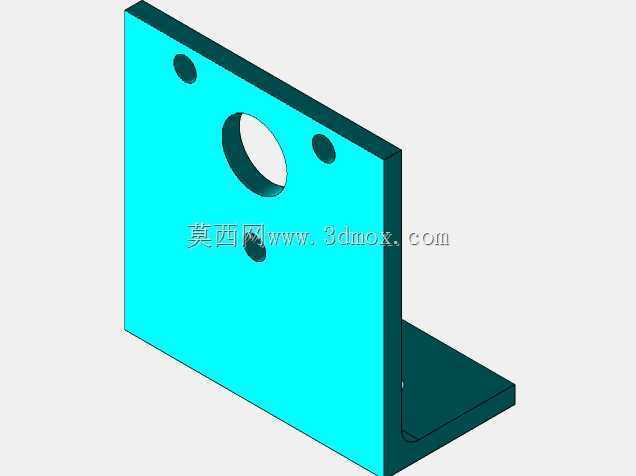

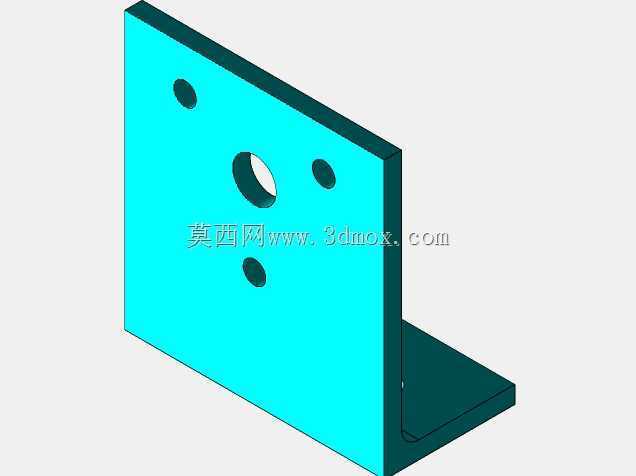

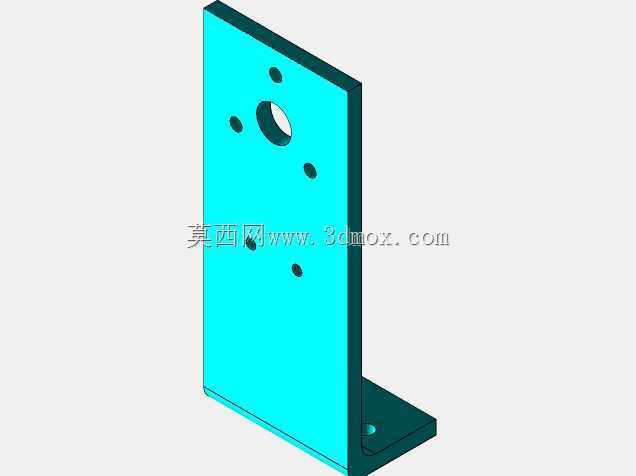

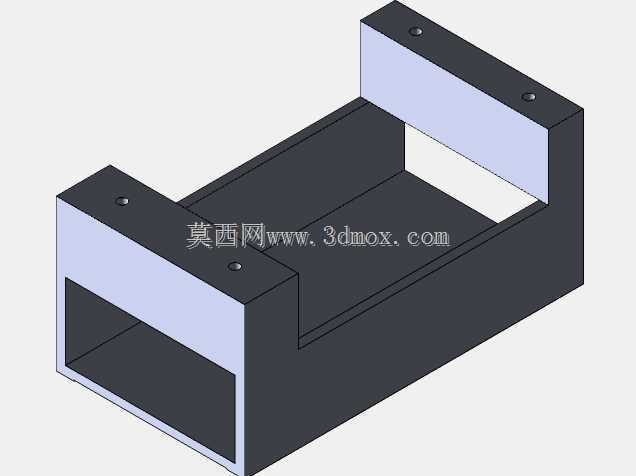

　　从安装边界来看，整套装置所有功能部件均集成在一块厚度8mm的矩形安装底板上，底板四角预留有M6的安装沉孔，可直接固定在工作台面或者生产线架体上，不需要额外搭建复杂的安装机架，整体横向安装尺寸控制在320mm范围内，纵向尺寸210mm，不含动力单元的整体高度为165mm，属于紧凑型的裁切单元，可直接嵌入到小型自动化生产线中作为裁切工位使用，不需要占用过多的安装空间。所有支撑立板均采用6mm厚度的铝合金板材加工，立板与底板之间通过定位销+内六角螺钉连接，装配时可通过定位销保证各轴系的同轴度，避免长期运行出现轴系偏磨、传动卡滞的问题。

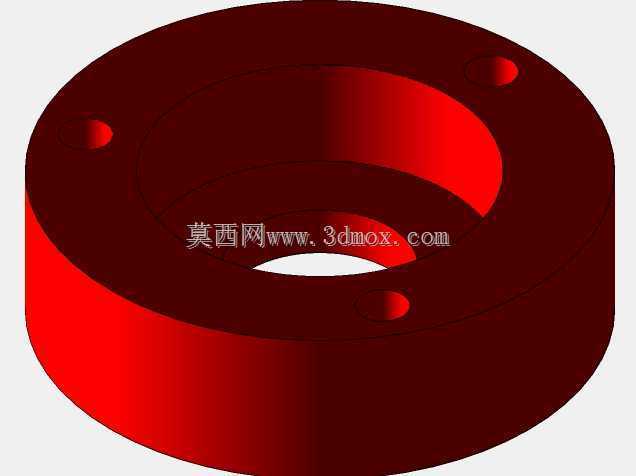

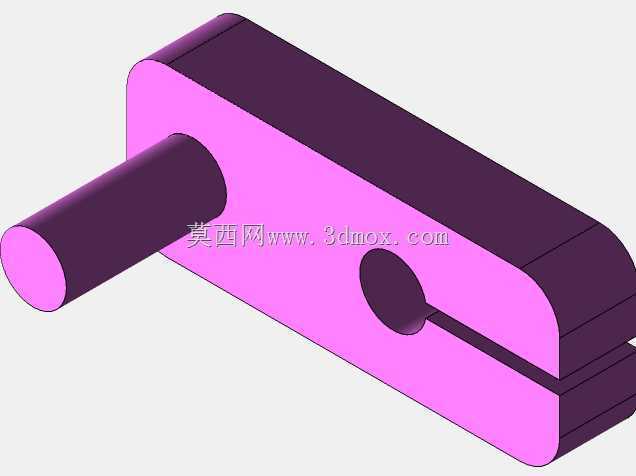

　　设计过程中针对日内瓦机构的传动特性做了适配优化，槽轮的锁止弧面与主动拨盘的锁止块做了小间隙配合，既保证停歇阶段的锁止可靠性，避免送料辊出现意外转动导致裁切长度偏差，也不会因为间隙过小导致传动卡滞、磨损加剧；拨盘上的圆柱销进入槽轮径向槽的切入角度做了修正，减少入槽时的刚性冲击，降低装置运行时的振动与噪音，即使在较高的运行速度下也能保持平稳传动。考虑到日常维护的便利性，所有转动副位置均采用标准深沟球轴承支撑，轴承端盖预留有注油孔，可定期加注润滑脂延长使用寿命，切刀通过两个压紧螺钉固定在刀架上，刃口磨损后可快速拆卸修磨或者更换，不需要拆解整套传动结构。

　　在实际功能拓展性上，该结构可通过更换不同直径的送料辊、调整日内瓦机构的槽数来改变单次送料的裁切长度，适配不同的裁切规格需求，不需要对整体结构做大幅改动；如果需要适配更宽幅面的纸张，只需要对应加长送料辊与切刀的长度，调整两侧立板的间距即可，核心传动逻辑不需要重新设计，对于纸品加工设备的开发者、机械原理教学场景来说，这套结构既可以直接作为功能单元使用，也可以作为间歇传动类裁切设备的基础结构参考，帮助设计人员快速理解间歇送料与裁切动作的匹配逻辑，缩短同类设备的开发周期。整套结构没有采用复杂的非标定制零件，大部分紧固件、轴承、辊轴都可以选用标准件，加工与装配难度较低，适合小批量制作或者教学实训中的加工装配练习。
