微型相扑轮与金属齿轮电机装配结构

　　这套轮组与微型金属齿轮电机的装配结构，主要面向小型巡线机器人、桌面级迷你相扑竞技机器人这类对安装空间、传动精度有严苛要求的小型移动设备开发场景。在小型移动机器人的实际开发中，轮组与驱动电机的匹配度直接决定了设备运行的稳定性，尤其是迷你相扑机器人这类需要在有限台面尺寸内完成推挤对抗、路径循迹的设备，轮组的径向跳动、与电机输出轴的同轴度、轮面接触摩擦力的分布，都会直接影响设备的对抗表现与巡线精度。

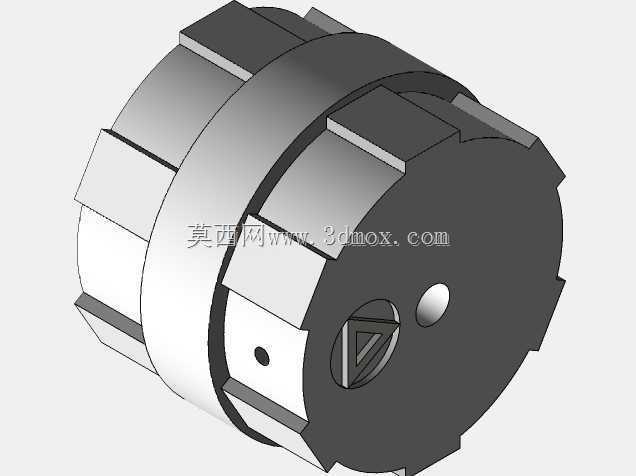

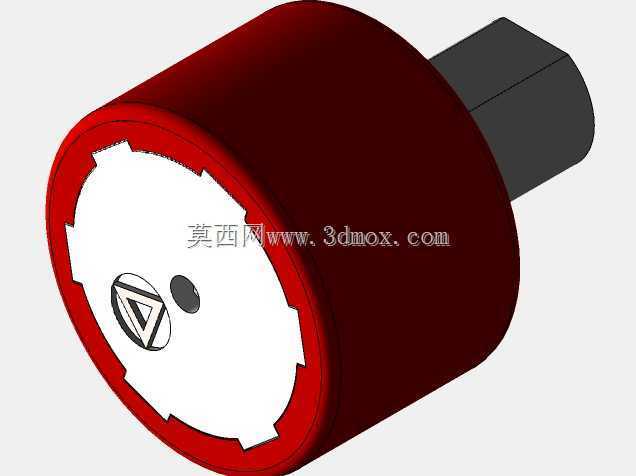

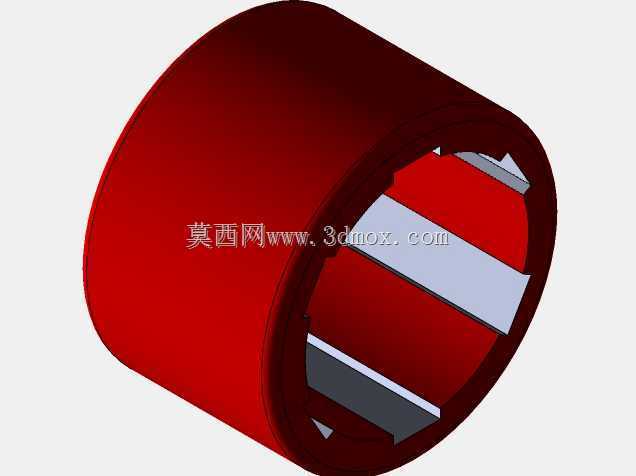

　　从结构设计逻辑来看，这套轮组采用了轮毂与轮缘分体式的设计思路，深红色的轮辋部分做了内凹的齿状卡槽结构，白色的轮毂端面均匀分布内齿，与轮辋内侧的卡槽完全嵌合，避免轮组在正反转切换、急停急启的工况下出现轮辋与轮毂相对打滑的问题。轮毂中心位置预留了与微型金属齿轮电机输出轴匹配的D型定位孔，旁侧设置了紧定螺丝安装位，安装时可以通过紧定螺丝将轮毂与电机输出轴完全锁死，消除传动间隙，保证电机输出的扭矩可以无损耗传递到轮面。轮毂端面的三角标识是装配对位标记，批量组装时可以快速确认轮组的安装角度，避免轮辋偏心导致的运行抖动。

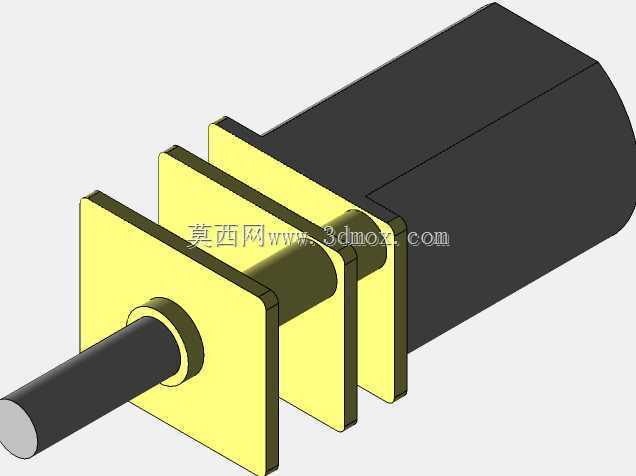

　　从安装边界来看，这套轮组的轴向总长度适配常规16mm外径微型金属齿轮电机的安装尺寸，轮组的径向最大直径控制在小型移动机器人常用的轮径范围内，安装时不需要额外对电机安装座做加高处理，轮组突出电机安装面的轴向尺寸经过优化，不会与机器人底盘上布置的巡线传感器、主控板产生结构干涉。轮面采用高摩擦系数的材质设计，与竞赛常用的哑光木质台面、PVC台面接触时可以提供足够的静摩擦力，在迷你相扑机器人的对抗推挤工况下，不会因为轮面打滑损失推力，在巡线运行工况下，也可以保证轮组与台面的接触贴合度，避免因为轮面跳动导致的巡线传感器采样偏差。

　　在实际装配过程中，只需要将轮毂的D型孔对准电机输出轴的D型切面推入到位，拧紧紧定螺丝，再将轮辋对准轮毂的内齿卡槽压合到位即可完成组装，不需要额外的粘接或者焊接工序，拆装维护十分便捷。轮辋外侧的红色环形结构做了圆角过渡处理，避免机器人运行过程中轮缘剐蹭台面或者赛场边界围挡导致的运行阻力突增。轮毂端面上的小孔是动平衡校准工艺孔，在轮组加工完成后可以通过这个孔位做微量的动平衡调整，进一步降低轮组高速旋转时的径向跳动量，提升小型机器人高速巡线运行时的平稳性。

　　对于结构设计从业者来说，这套轮组的设计思路可以直接复用在各类小型移动机器人的驱动轮开发中，尤其是对安装空间要求严苛、需要快速拆装维护的桌面级机器人项目，其嵌合式的轮毂轮辋结构、D型轴加紧定螺丝的传动固定方式，都经过了实际竞技场景的验证，可以有效规避小型轮组常见的打滑、同轴度差、安装干涉等问题。在做三维建模时，轮辋的内齿卡槽采用均匀阵列的特征绘制，保证每个卡槽的受力均匀，紧定螺丝孔的位置特意避开了轮毂的应力集中区域，避免频繁正反转导致的轮毂开裂问题，轮组的所有安装尺寸都与常规微型金属齿轮电机的输出轴参数匹配，不需要额外定制转接件就可以直接装配使用。
