汽车轴后方枢纽机械零件结构设计

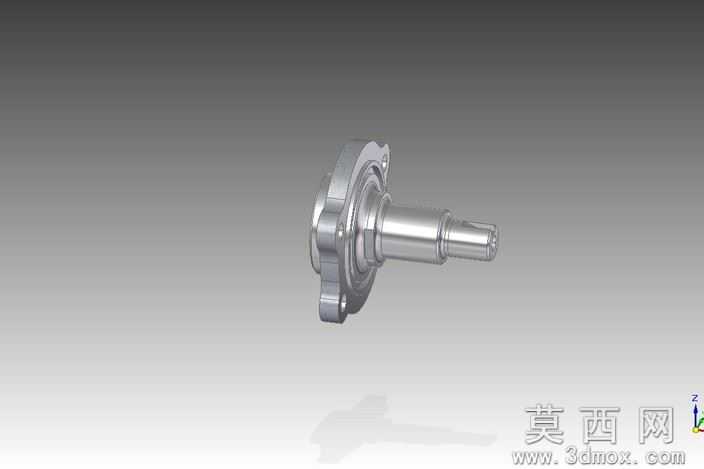

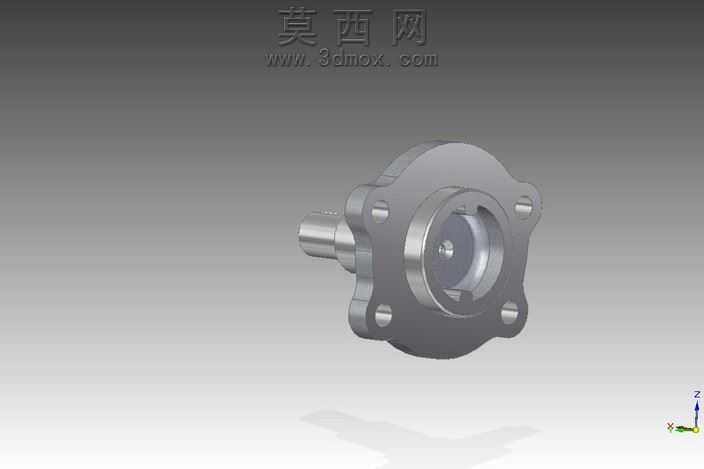

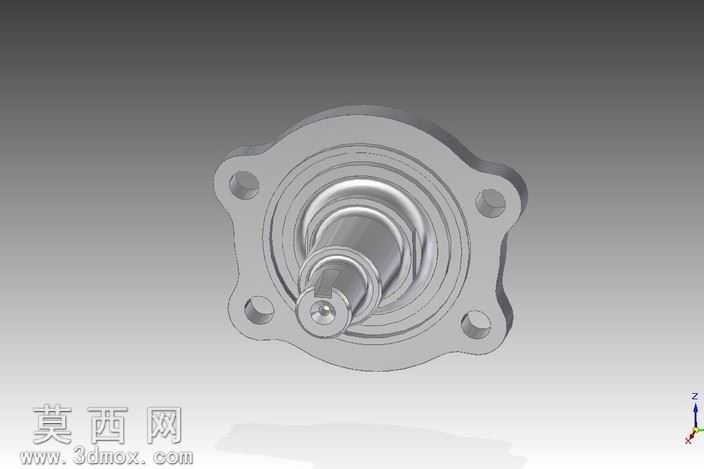

本作品为汽车传动系统配套的轴后方枢纽零件，采用Solid Edge软件完成全参数化三维建模，建模过程严格遵循机械加工工艺逻辑，以回转体特征为基础，通过拉伸、旋转、倒角、阵列等基础特征命令逐步构建零件整体轮廓，针对法兰盘上的安装孔位采用圆周阵列方式完成布局，确保各孔位的位置度公差符合装配要求，轴段部分的阶梯结构按照轴系配合的公差标准设计，预留了轴承安装、密封件装配的对应轴肩定位结构。渲染阶段采用金属哑光材质模拟铸钢毛坯的基础质感，对配合面、安装端面添加精车加工后的金属光泽效果，通过环境光遮蔽效果突出零件的凹凸结构层次，多角度展示法兰连接端、轴伸端、内腔定位结构的细节特征，让浏览者可以清晰观察到各结构的衔接关系。零件结构设计上，法兰端设置四个均匀分布的安装凸台，每个凸台预留螺栓过孔，用于与车体对应安装位实现刚性连接，中心内腔设计有花键配合槽，用于与传动轴实现周向固定传递扭矩，轴伸端的阶梯结构分别适配轴承内圈、密封端盖的安装尺寸，各过渡位置均设计有工艺圆角，避免应力集中问题，提升零件的结构强度与疲劳寿命。设计思路围绕汽车底盘传动部件的实际使用需求展开，在保证结构强度满足扭矩传递要求的前提下，对非配合区域进行合理的轻量化减重设计，去除冗余材料，同时兼顾机械加工的工艺可行性，所有特征均避免出现倒扣、无法加工的封闭内腔结构，各加工面的退刀槽、倒角结构均按照机械设计手册的标准规范设置，确保模型可以直接导出工程图用于实际生产加工，也可用于汽车传动系统的虚拟装配、运动仿真等场景，为相关部件的设计优化提供可靠的三维数字模型基础。
