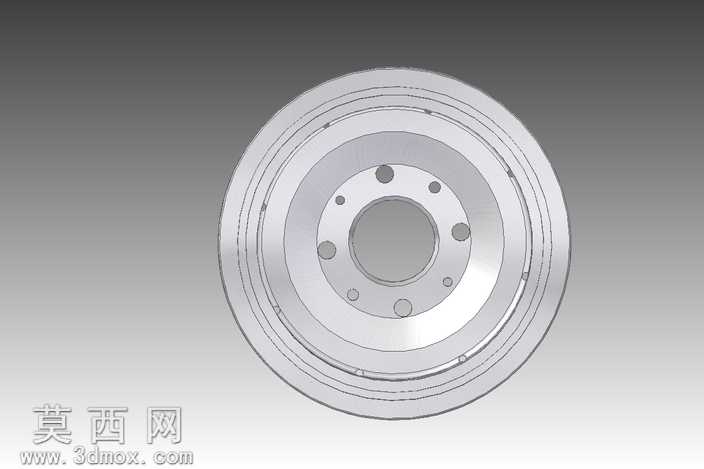

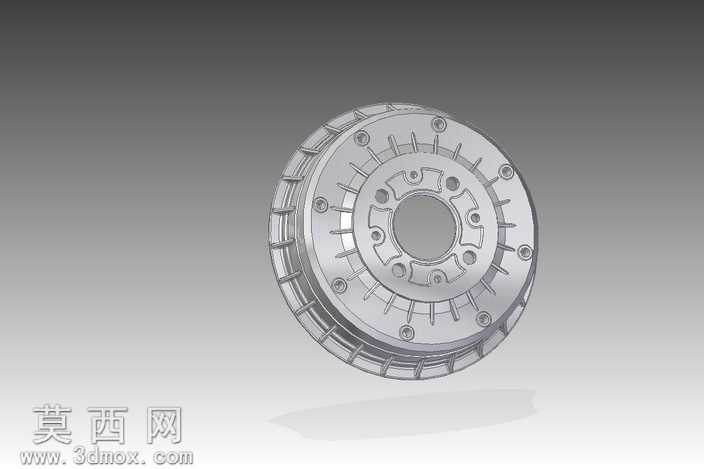

VAZ车型制动鼓刹车鼓三维结构设计

本作品为VAZ-2108车型配套的制动鼓三维结构设计，建模过程严格遵循实车制动部件的尺寸规范与装配逻辑，依托三维建模软件完成全参数化特征构建。建模初始阶段先梳理制动鼓的核心功能需求：作为鼓式制动系统的核心摩擦偶件，需要兼顾制动扭矩承载、轮毂连接定位、散热性能保障三大核心要求，因此首先绘制旋转主体的截面草图，对鼓筒的壁厚、摩擦工作面的内径公差带、安装法兰的厚度参数做精准约束，通过旋转特征生成制动鼓的基础基体。后续在基体上逐步添加安装定位特征：中心定位孔严格匹配轮毂轴的配合尺寸，周围的螺栓过孔按照实车的孔位分布做圆周阵列，每个孔位的沉台结构都做了细节还原，保证装配时螺栓头可以完全沉合不发生干涉；同时在法兰盘上设计了多个减重凹坑，在不影响结构强度的前提下降低部件自重，也能在制动过程中辅助空气流通带走摩擦热量。模型的摩擦工作面上做了细微的纹理模拟，还原实际铸件的表面质感，边缘的倒角、铸造圆角都按照汽车制动部件的工艺要求做了统一处理，避免应力集中导致的部件开裂问题。材质渲染阶段，制动鼓主体采用灰铸铁材质参数，还原铸铁件特有的亚光金属质感，安装孔位的加工面做了高光金属效果区分，清晰展现加工面与非加工铸造面的差异。整体设计完全匹配鼓式制动器的装配关系，安装法兰的端面平面度、鼓筒内壁的圆柱度都做了参数化校验，确保模型可以直接用于制动系统的装配干涉检查、运动仿真以及后续的工程图导出，能够为汽车制动系统的教学演示、改装设计、逆向研发提供精准的三维数字模型支撑，模型的每个结构特征都对应实际部件的功能需求，没有冗余的无效结构，完全还原了量产制动鼓的真实结构形态。
