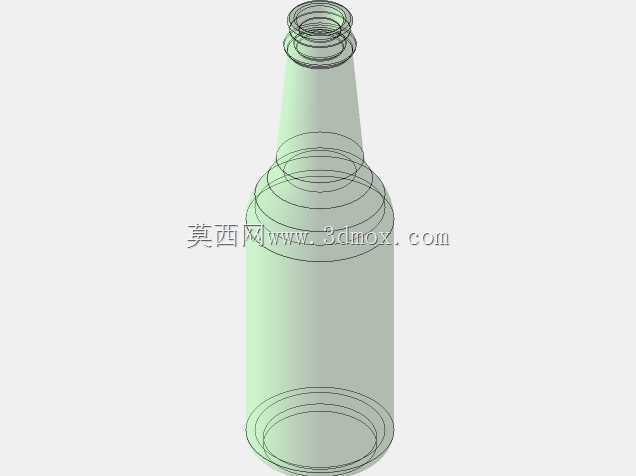

绿色透明玻璃啤酒瓶结构设计

　　在快消品包装结构设计领域，玻璃啤酒瓶的三维建模是兼顾外观还原与结构合理性的典型练习项目，这类模型常应用于包装结构验证、灌装生产线适配模拟、产品渲染展示等场景，能帮助结构工程师熟悉薄壁回转类零件的建模逻辑，也可为灌装设备的工装设计提供参考依据。这款绿色透明玻璃啤酒瓶采用回转类零件的核心建模思路，主体结构通过旋转凸台特征生成整体轮廓，再辅以局部外壳特征细化瓶口、瓶颈与瓶身的过渡细节，建模过程中需要重点把控玻璃材质的壁厚均匀性，避免出现局部壁厚过薄导致的结构强度不足，或是壁厚差过大带来的成型应力集中问题。从实际应用场景来看，这类玻璃瓶主要用于啤酒类饮品的盛装，需要适配现有啤酒灌装生产线的输送、清洗、灌装、压盖、贴标全工序流程，因此建模时需要严格对齐行业通用的外形尺寸边界：瓶口部分需要匹配标准皇冠盖的压装尺寸，瓶口外径、锁口环的高度与直径公差需要控制在标准范围内，保证压盖后密封性能达标，不会出现漏液、漏气问题；瓶颈部分的锥度设计需要兼顾灌装时的液体流速控制与贴标工序的标签贴合平整度，锥度过大会导致贴标时标签褶皱，锥度过小则会影响灌装排气效率，延长灌装周期。

　　瓶身部分采用直筒加底部内凹的经典结构，直筒段的直径需要适配生产线的夹持机械手尺寸，保证输送过程中不会出现卡瓶、倒瓶问题；底部的内凹设计一方面可以提升瓶子站立时的稳定性，避免底部轻微变形导致的放置不稳，另一方面可以增强瓶底的抗冲击能力，减少灌装、运输过程中因碰撞导致的瓶底碎裂风险。建模过程中，旋转凸台特征的草图绘制需要重点关注各段轮廓的圆角过渡，瓶颈与瓶身的衔接处、瓶身与瓶底的衔接处都需要设置合理的圆角半径，避免尖锐棱角带来的应力集中，同时也能让玻璃成型时的料流更加顺畅，减少成型缺陷。

　　外壳特征主要用于细化瓶口的螺纹段、锁口环以及瓶身的防滑纹理细节，这些细节虽然尺寸不大，但直接影响后续工序的适配性：瓶口的螺纹段需要保证与瓶盖的旋合顺畅度，锁口环的凸起高度需要匹配压盖机的压头尺寸，瓶身如果设计防滑纹理，还需要考虑纹理深度不能过大，避免贴标时出现标签气泡或是清洗时残留污渍。从结构强度角度分析，玻璃材质属于脆性材料，建模时需要通过壁厚分析工具验证整体壁厚的均匀性，常规啤酒瓶的壁厚控制在2-3mm区间，瓶口部分因为要承受压盖的冲击力，壁厚可以适当加厚，瓶底部分因为要承受堆叠压力与站立冲击，内凹处的壁厚也需要做加强处理，避免运输过程中出现爆瓶风险。

　　另外，透明玻璃材质的外观还原也是这类模型的设计重点，建模完成后需要通过外观设置调整玻璃的折射率、透明度与绿色色调，保证渲染效果与实物一致，可用于产品宣传、包装方案展示等场景。在实际工程应用中，这类玻璃瓶模型还可以导入灌装生产线的数字化孪生场景中，模拟瓶子在输送带上的运行状态、与灌装阀的对接精度、压盖过程的受力变形情况，提前发现结构设计与生产线适配的问题，减少后续实物试模的成本与周期。对于刚接触三维建模的结构工程师来说，这类回转类薄壁零件的建模练习，能快速掌握旋转特征、抽壳特征、圆角特征的使用技巧，理解薄壁容器类零件的设计要点，为后续更复杂的包装容器、工业罐体类零件设计打下基础。设计过程中还需要考虑瓶子的堆叠适配性，瓶底的内凹尺寸需要与瓶口的外径匹配，保证多层堆叠时上层瓶子可以稳定卡在下层瓶子的瓶口处，不会出现滑移倒垛问题，这部分尺寸的把控需要结合实际仓储、运输的堆叠高度要求，验证堆叠状态下瓶身的受压变形量，确保长期堆叠不会出现瓶身破裂。
