树莓派适配三款相机模组集成结构

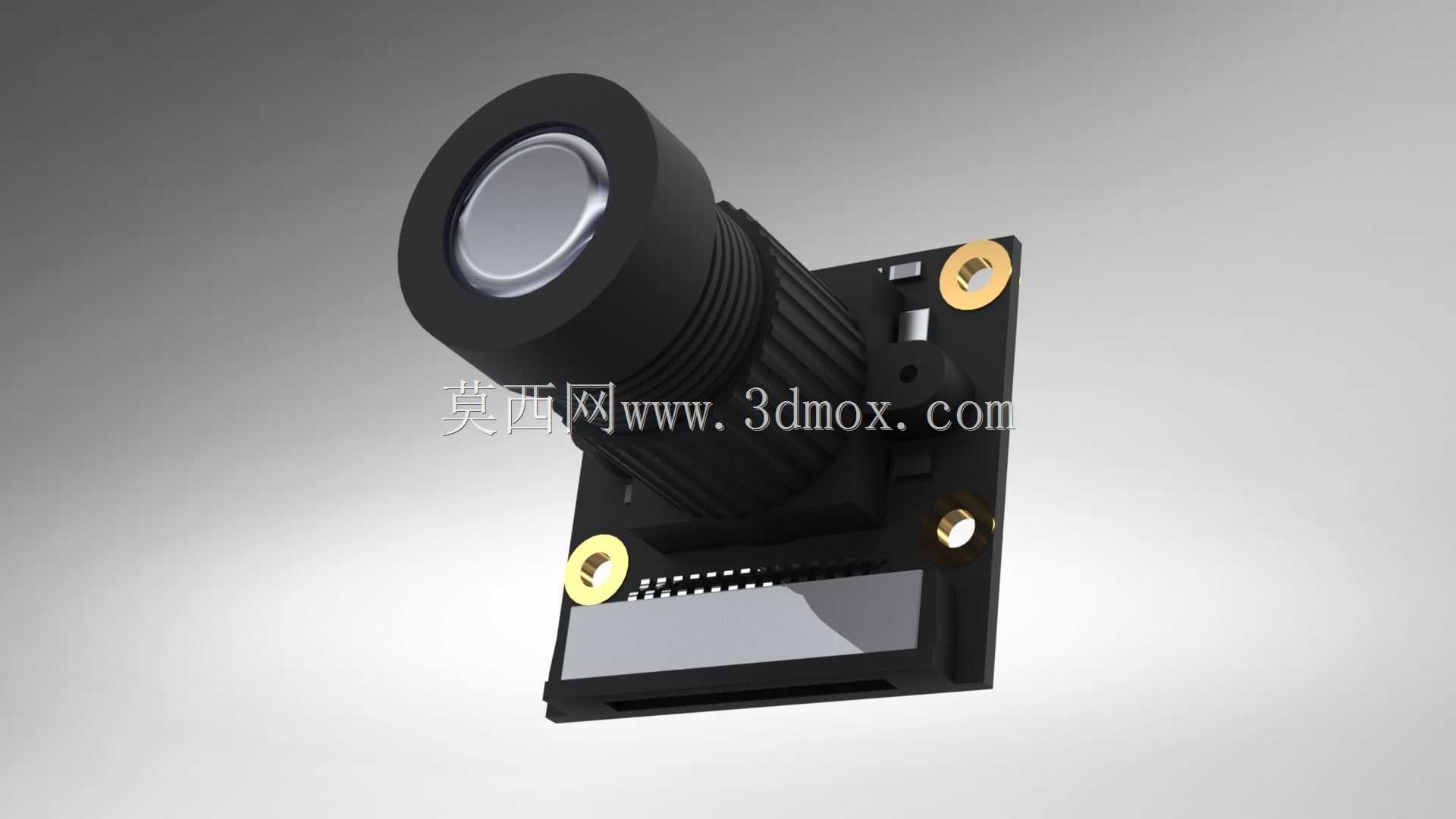

　　这套适配树莓派平台的相机集成结构，覆盖了常规500万像素高清采集、低照度夜间成像、常规视觉交互三类不同成像需求的摄像头模组，主要面向嵌入式视觉开发场景，可直接对接树莓派主板的CSI接口，完成图像采集、视觉识别类项目的硬件搭建。从实际工程应用来看，这类模组常被用于小型智能巡检设备的视觉前端、桌面级AI识别项目的图像采集端、学生嵌入式开发课程的实训配件，也可集成到小型自动化设备里做简单的定位识别、条码读取工作，相比通用USB摄像头，它直接通过板对板接口与树莓派连接，不需要额外的驱动转接，接线更简洁，占用空间更小，适合紧凑结构的小型设备集成。

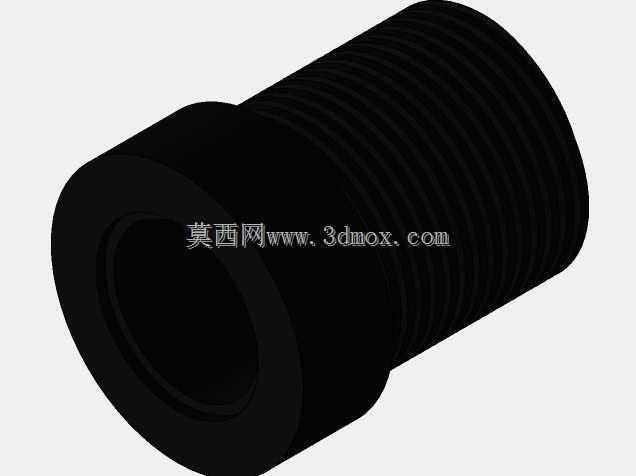

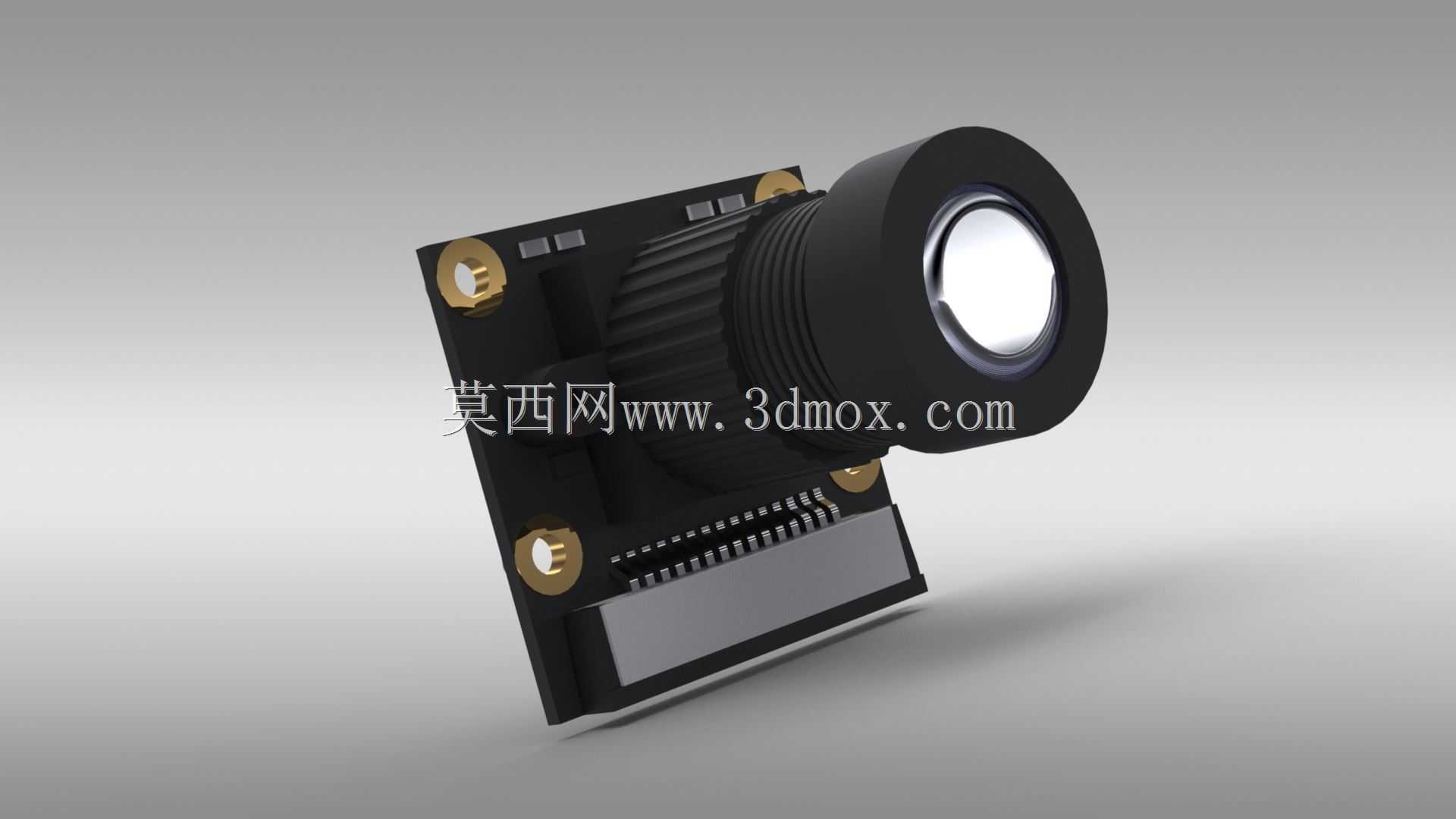

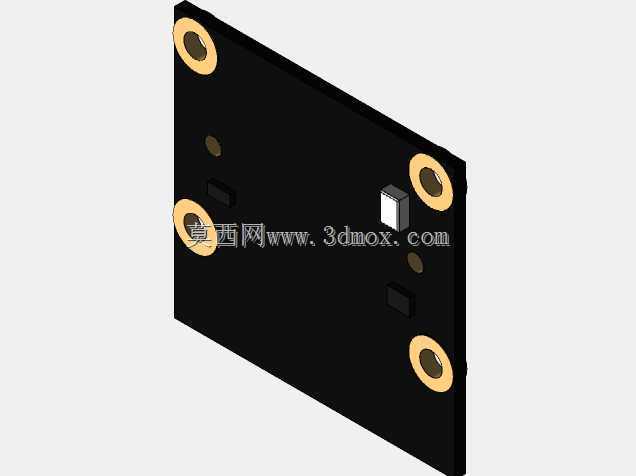

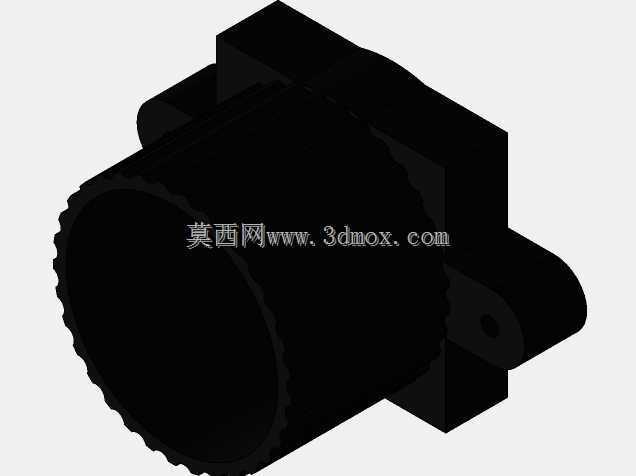

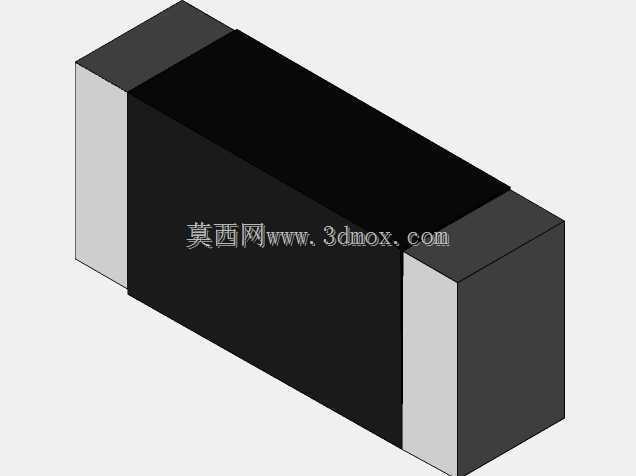

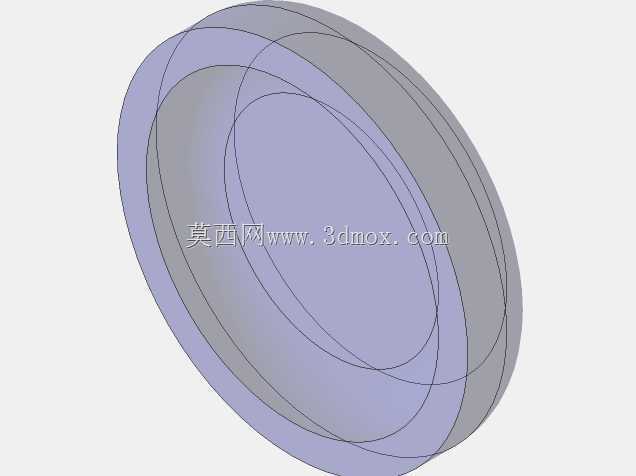

　　设计上首先考虑了不同镜头的适配性，三款模组的PCB板采用统一的安装孔位布局，四个角预留的M2规格安装铜柱孔位，孔位间距完全匹配树莓派官方相机的安装标准，不管是搭配常规的定焦镜头、夜间用的大光圈红外镜头，还是带IR-CUT切换的日间镜头，都可以直接固定在同一套安装支架上，不需要重新设计固定结构。镜头部分采用螺纹旋接结构，标准M12镜头接口可以根据使用场景更换不同焦距的镜头，比如需要近距离识别就换短焦镜头，需要远距离监控就换长焦镜头，不需要更换整个PCB板，降低了项目迭代的硬件成本。

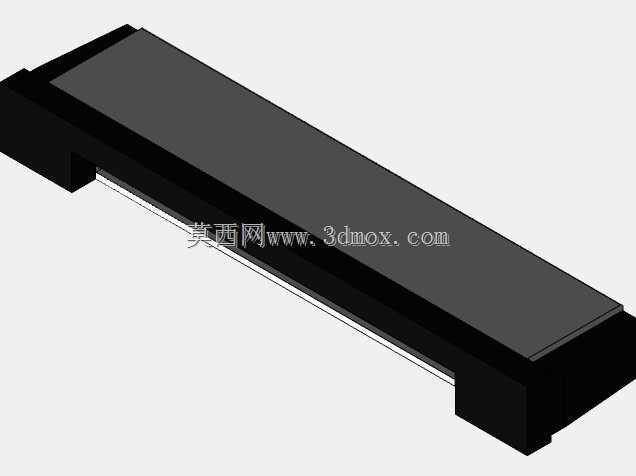

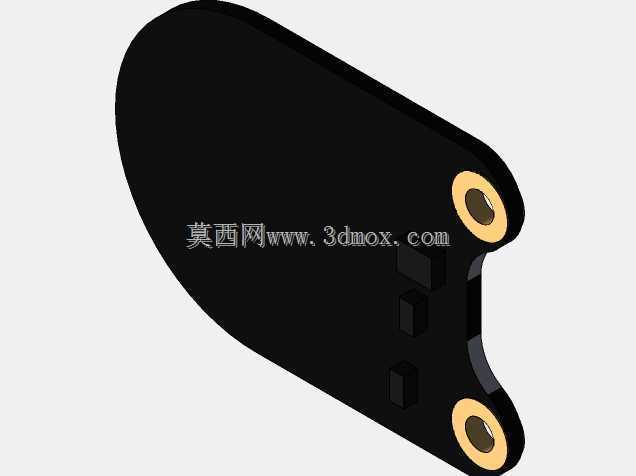

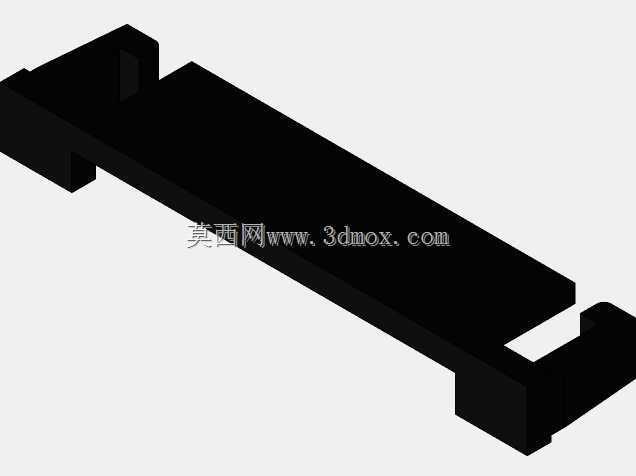

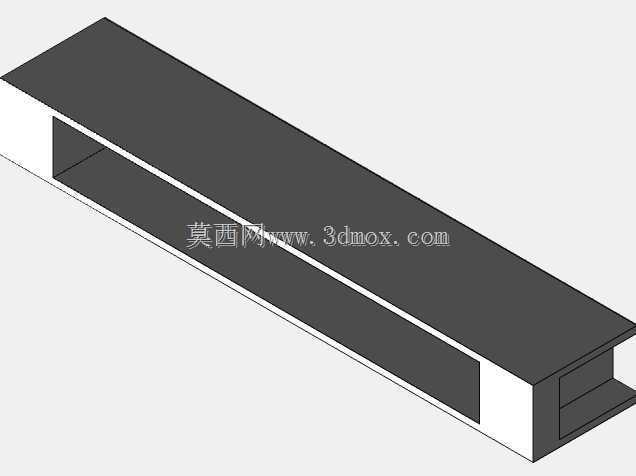

　　从安装边界来看，单块相机PCB板的外形尺寸控制在25mm×24mm范围内，镜头突出板面的高度根据不同镜头型号在12mm到18mm之间，安装时只需要在固定面板上预留直径10mm的镜头过孔，就可以将镜头伸出面板外，避免面板遮挡成像视角；PCB板背面预留的软排线接口位置距离板边3mm，软排线弯折半径不小于5mm即可完成接线，不会和主板上的其他元件产生干涉。板上的两个定位孔除了用于螺丝固定，也可以配合铜柱实现多层堆叠安装，比如需要同时搭配红外补光灯板的时候，直接用铜柱将补光灯板固定在相机板前方，不需要额外设计固定支架。

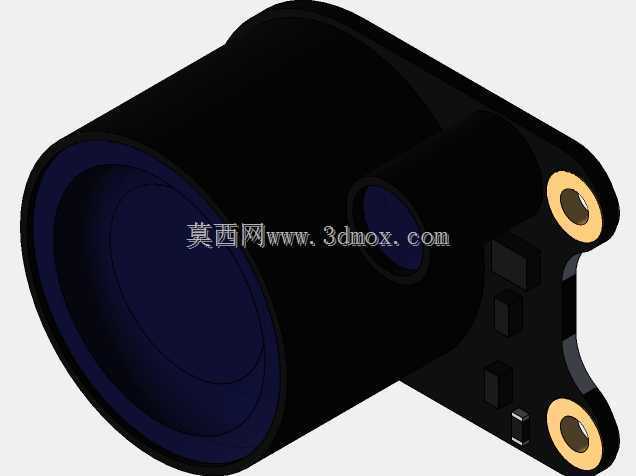

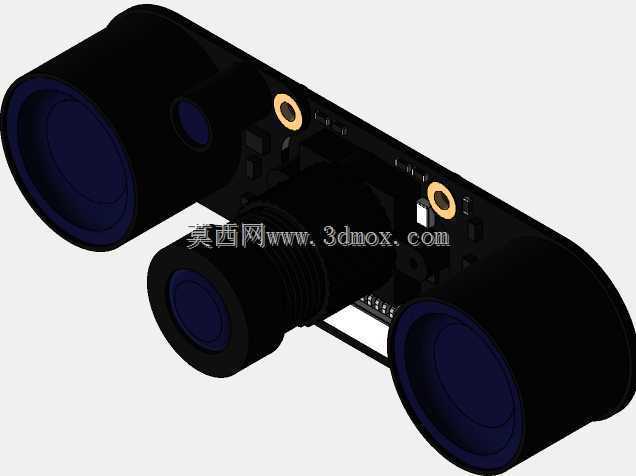

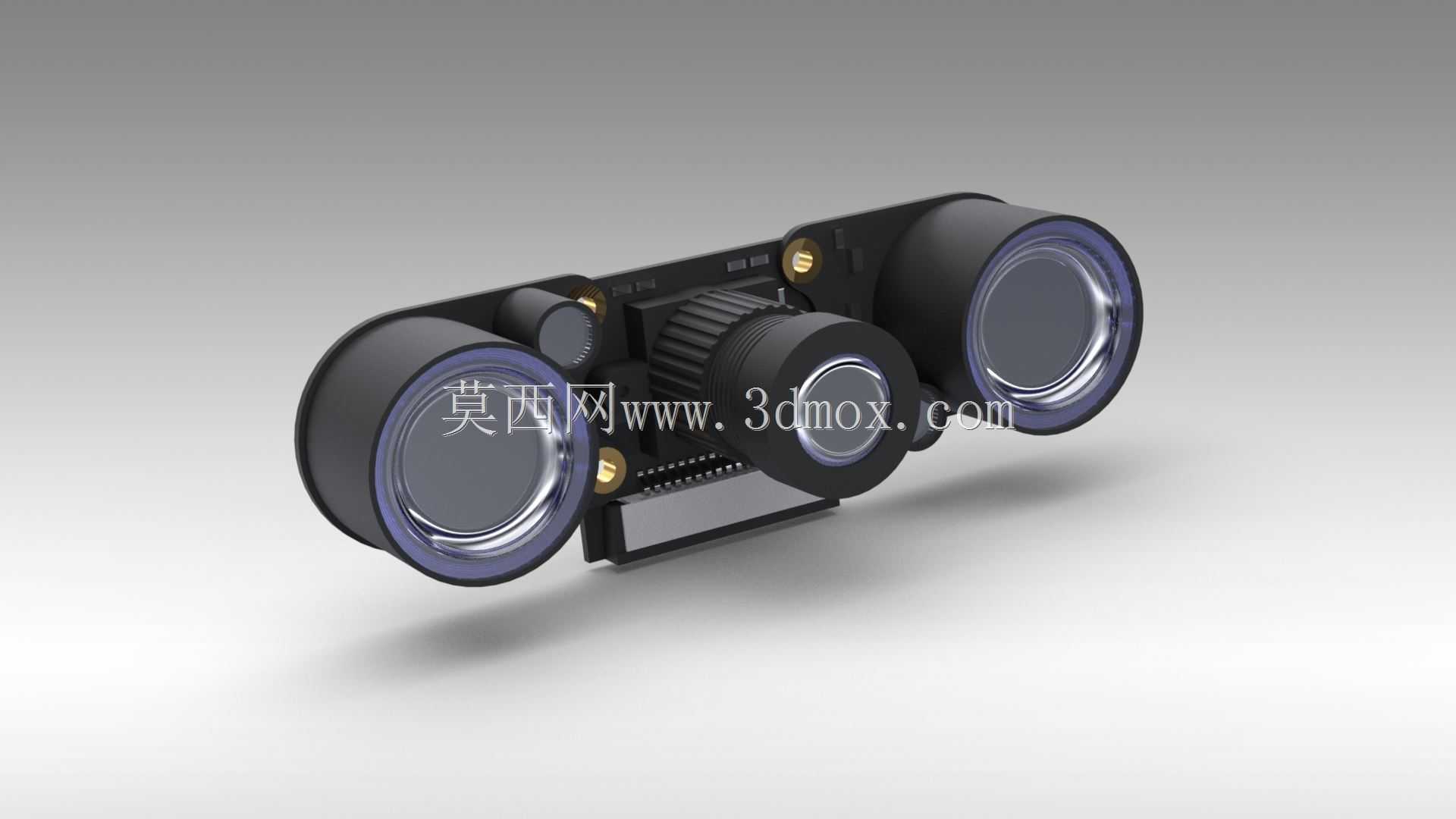

　　结构设计上充分考虑了嵌入式场景的散热与抗干扰需求，PCB板采用四层板设计，成像传感器芯片布置在板的中心位置，周围预留了0.5mm的铺铜区域，既可以起到电磁屏蔽的作用，减少树莓派主板工作时的高频信号对成像质量的干扰，也能辅助传感器芯片散热，避免长时间工作时传感器过热导致的画面噪点增加。夜间摄像头模组额外预留了红外补光灯的焊盘位置，可以直接焊接850nm红外补光灯，在零照度环境下也能采集到清晰的黑白画面，不需要额外外接补光灯电路。

　　实际选型使用时需要注意，三款模组的软排线长度有15cm和30cm两种可选，如果是将相机直接固定在树莓派主板上方的堆叠结构里，选15cm排线即可，若是将相机安装在设备外壳的其他位置，需要根据走线距离选择合适长度的排线，避免排线过短拉扯导致接口接触不良。安装镜头时需要注意螺纹旋入深度，旋入过深可能会导致镜头底部压到传感器表面的滤光片，造成滤光片刮花，旋入过浅则会导致成像虚焦，一般旋到最深处后往回旋1/4圈，再配合调焦环调整到画面清晰即可，调焦完成后可以在镜头螺纹处点少量厌氧胶固定，避免设备震动导致镜头移位跑焦。

　　这套结构的通用性很强，所有安装尺寸都兼容树莓派全系列带CSI接口的主板，不管是早期的树莓派3B还是最新的树莓派4、树莓派5，都可以直接插接使用，不需要修改硬件结构，对于做嵌入式视觉项目的开发者来说，不需要单独为每一款相机设计固定结构，直接用这套统一的安装尺寸就可以完成不同成像需求的硬件搭配，大幅缩短项目的结构开发周期，也减少了定制加工零件的种类，降低小批量试制的成本。
