HTD5M型同步带轮结构设计三维作品

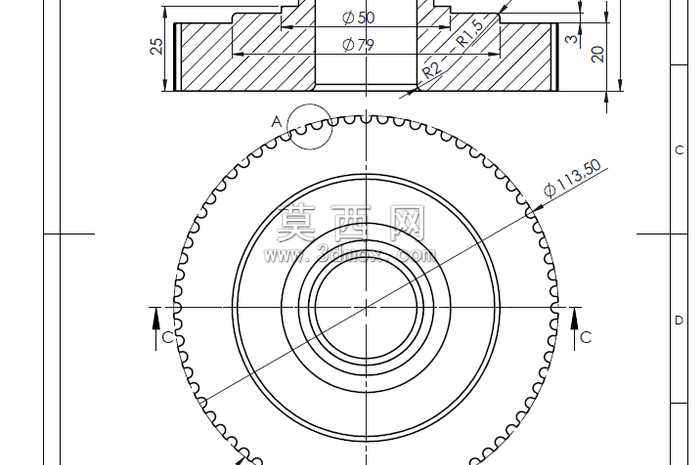

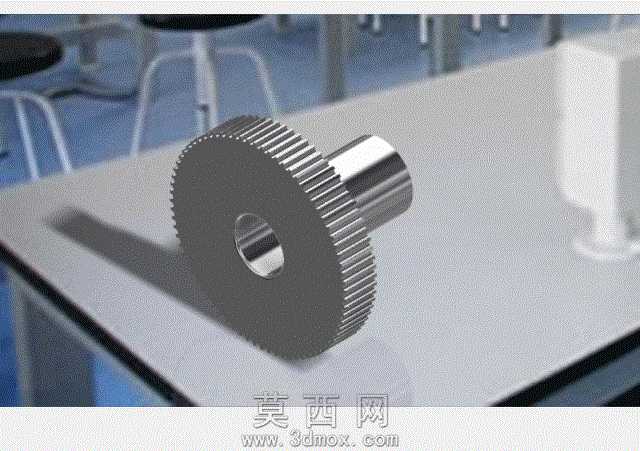

本作品为HTD5M规格同步带轮的三维参数化建模成果，建模过程严格遵循机械设计手册中圆弧齿同步带轮的设计规范，以二维工程图标注的尺寸为核心基准完成全结构还原。建模初期先梳理带轮的层级结构：整体为同轴回转体结构，外圆周均匀分布圆弧齿形，齿顶圆直径为113.50mm，轮体总厚度20mm，其中一侧带有厚度3mm的定位凸台，主体轮缘厚度25mm，内孔依次设置直径50mm、79mm的阶梯安装孔位，用于匹配不同规格的传动轴与锁紧结构，轮缘内侧设置R2、R1.5的过渡圆角，避免应力集中问题。建模时首先绘制中心基准轴与径向基准面，通过旋转特征生成带轮的基体轮廓，精准还原阶梯内孔、端面凸台的尺寸关系，过渡圆角处通过圆角特征严格匹配标注的曲率半径，保证结构的工艺合理性。外圆周齿形部分，先绘制单个HTD5M齿的齿廓曲线，保证圆弧齿的曲率参数符合标准齿形规范，再通过圆周阵列特征完成全周齿形的均匀排布，阵列过程严格控制齿距误差，保证齿形的啮合精度。模型完成后对各结构面进行材质赋予，轮体主体采用45号钢材质，设置金属哑光质感，对齿面、安装孔配合面做精加工面的质感区分，还原真实机加工零件的表面效果，同时对各装配基准面做同轴度、圆跳动的虚拟校验，保证内孔与外齿圈的同轴度符合传动件的精度要求。整体建模过程兼顾设计合理性与工艺可行性，还原的带轮结构可直接用于传动机构的虚拟装配、运动仿真，也可作为机加工生产的参考模型，齿形参数与安装尺寸完全匹配HTD5M型同步带的啮合要求，能够保证传动过程中的平稳性与承载能力，避免出现跳齿、磨损过快等传动问题。
