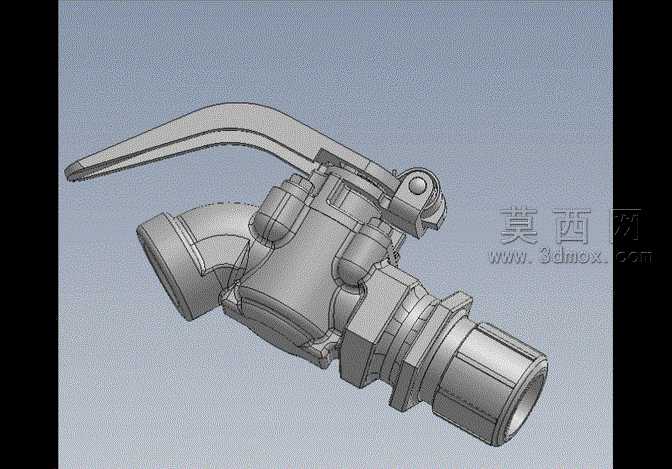

带扳把式快接结构角式旋塞阀三维设计

本作品为角式旋塞阀的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械设计规范与阀门产品的实际生产工艺要求，完整还原了角旋塞从外部操作件到内部流道、密封结构的全部细节。建模初期首先梳理角旋塞的功能逻辑：该阀采用角式流道布局，可实现管路90度转向处的流体通断控制，操作端采用加长杠杆式扳把，利用杠杆原理降低操作力矩，无需额外辅助工具即可手动完成启闭动作，连接端一侧为内螺纹接口，另一侧为扳把式快插接头结构，可实现管路的快速拆装，适配需要频繁接驳、断开的流体输送场景。建模过程中采用自顶向下的设计思路，先搭建整体装配骨架，确定进、出口流道的夹角、通径尺寸、扳把旋转行程等核心参数，再拆分各个零部件进行独立建模：阀体部分采用铸钢件的典型结构特征，建模时还原了铸造圆角、壁厚均匀过渡、外部加强筋的细节，避免出现应力集中的不合理结构；旋塞启闭件采用锥面配合结构，建模时严格保证锥面的同轴度与配合公差，还原密封面的贴合区域特征；扳把部分采用冲压弯折的钣金结构特征，表面做防滑纹理处理，与阀芯的连接部位设置销轴定位结构，保证扳动时的扭矩传递稳定；快接接头部分还原了锁紧卡爪、密封胶圈槽、防滑滚花等细节，所有配合部位均按照机械装配公差设置合理的间隙与配合关系。材质与渲染环节，针对不同零部件的实际用材赋予对应材质属性：阀体、阀芯、扳把等金属部件赋予铸钢与冷轧钢材质，调整金属粗糙度、反射率参数还原金属机加工与铸造的不同表面质感；密封件部位赋予丁腈橡胶材质，表现橡胶的哑光、微弹性质感；渲染时采用工业产品常用的柔和影棚光源，多角度展示阀门的外部轮廓、操作结构与连接细节，同时通过半透明剖视视角展示内部旋塞的流道结构与启闭逻辑，清晰呈现角式流道的走向、密封面的配合位置。整体模型结构完整，所有可动部件均保留了正确的运动自由度，扳把可在90度行程范围内旋转带动旋塞完成启闭动作，快接接头的锁紧套可沿轴向滑动模拟锁紧与松脱的动作，既可以作为产品设计阶段的结构验证模型，也可用于阀门产品的展示、教学演示与装配工艺模拟，完整还原了手动角式快接旋塞阀的结构特点与功能逻辑。
