阀门类注塑模具结构三维设计作品

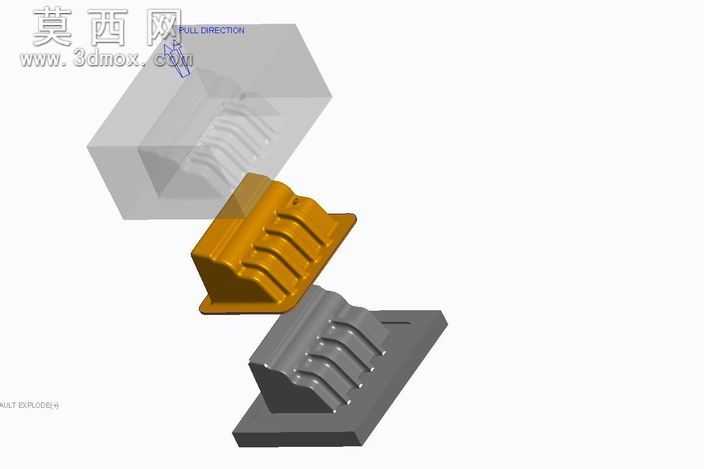

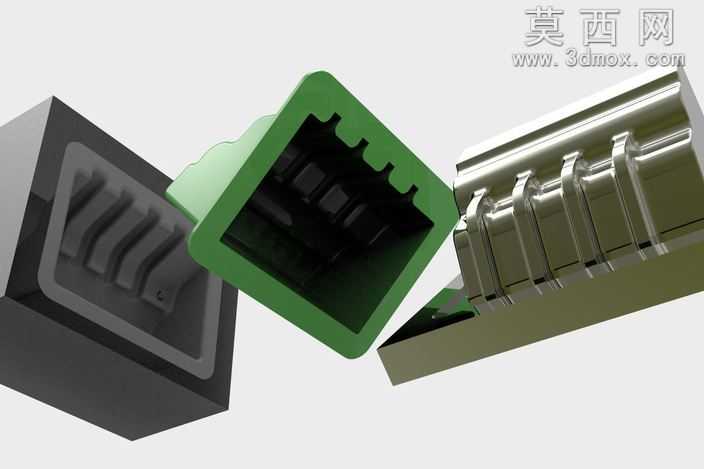

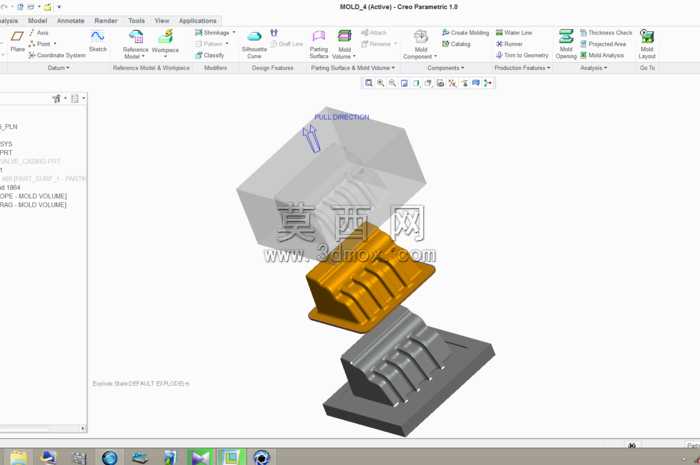

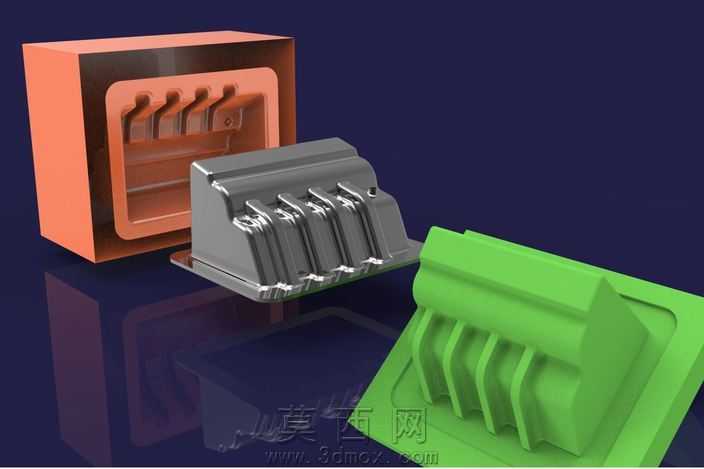

本作品为阀门配套塑件的注塑模具三维设计成果，建模阶段依托参数化三维设计软件完成全流程结构搭建，首先针对目标阀门塑件的外形特征、内部肋板排布、安装卡位结构进行逆向拆解，明确塑件的拔模斜度、壁厚均匀性要求，规避注塑过程中可能出现的缩痕、填充不足、翘曲变形等工艺缺陷。模型构建过程中，先完成塑件本体的参数化建模，精准还原塑件表面的多道平行导流肋结构、侧边安装定位槽、端面贴合平面的细节特征，所有特征尺寸保持全参数关联，便于后续根据工艺需求调整尺寸参数。在模具结构设计环节，依次完成分型面的创建与修整，结合塑件的结构特点选择阶梯式分型方案，确保开模过程中塑件能够顺利留于动模侧，避免分型面出现溢料飞边问题。型腔与型芯部分采用整体式镶拼结构设计，分别对应图中展示的橙色型腔模块、金属质感型芯模块与绿色成型塑件，型腔部分精准复刻塑件的外轮廓曲面，型芯部分完整还原塑件内部的导流槽与加强肋结构，合模后型腔与型芯的贴合精度控制在工艺允许的公差范围内，保证成型塑件的尺寸精度。材质渲染阶段，针对不同模具部件赋予差异化的材质表现：型腔部分赋予橙色硬质模具钢的哑光烤漆质感，直观展示型腔的开槽结构与内部成型面轮廓；型芯部分赋予高抛光模具钢的金属反光质感，凸显型芯表面的精细加工特征与肋条结构的棱边精度；成型塑件部分赋予亮绿色工程塑料的半哑光质感，还原PP或ABS类注塑原料成型后的真实表面效果，通过光影渲染突出塑件表面的顺滑度与结构细节。整套模具的结构设计充分考虑注塑生产的实际需求，在完成型腔型芯核心结构建模的同时，预留了浇口位置、冷却水道排布、顶出机构的安装空间，确保设计方案能够直接对接后续的模具加工与注塑生产环节，所有结构的配合间隙、拔模角度均经过参数化校验，避免出现结构干涉、开模卡滞等问题，完整呈现了阀门塑件从产品结构到模具设计的全三维设计流程，可作为注塑模具结构设计、阀门类塑件开发的参考案例。
