数据中心机房用封闭型服务器机架柜结构

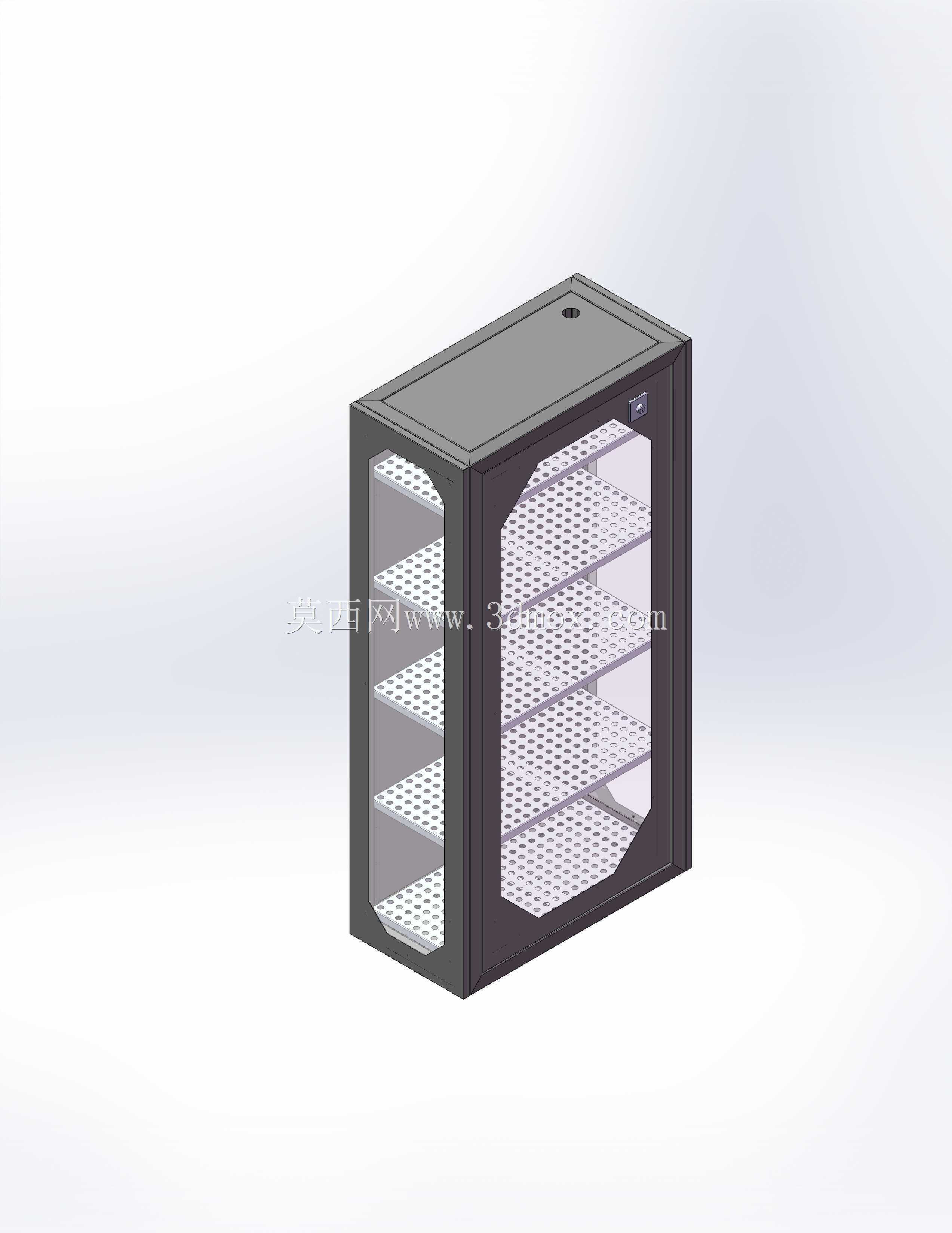

　　在做这个服务器机架柜的三维结构设计时，最先要锚定的是中小规模机房、边缘计算节点以及小型企业自建机房的实际部署场景，这类场景不像超大型数据中心有独立的冷热通道封闭系统，柜体本身需要承担一定的物理防护、气流组织和设备承载作用，不能照搬开放式机架的设计逻辑。首先从安装边界来看，这类标准服务器机柜的宽度遵循通用19英寸机架安装规范，净安装宽度为482.6mm，适配所有符合EIA-310标准的IT设备安装，深度方向预留了足够的线缆理线和散热冗余，从设备安装立柱到前门的空间可以容纳服务器前端的理线架、PDU插排的走线，后部预留的空间则用于布置电源线、网线以及光纤的冗余盘留，避免线缆过度弯折影响传输性能，高度方向按照标准U位进行划分，每U高度为44.45mm，内部的安装立柱设置了密集的调节孔位，可以根据实际安装的服务器、交换机、UPS设备的高度灵活调整层板或者设备安装位置，不需要额外打孔改造。

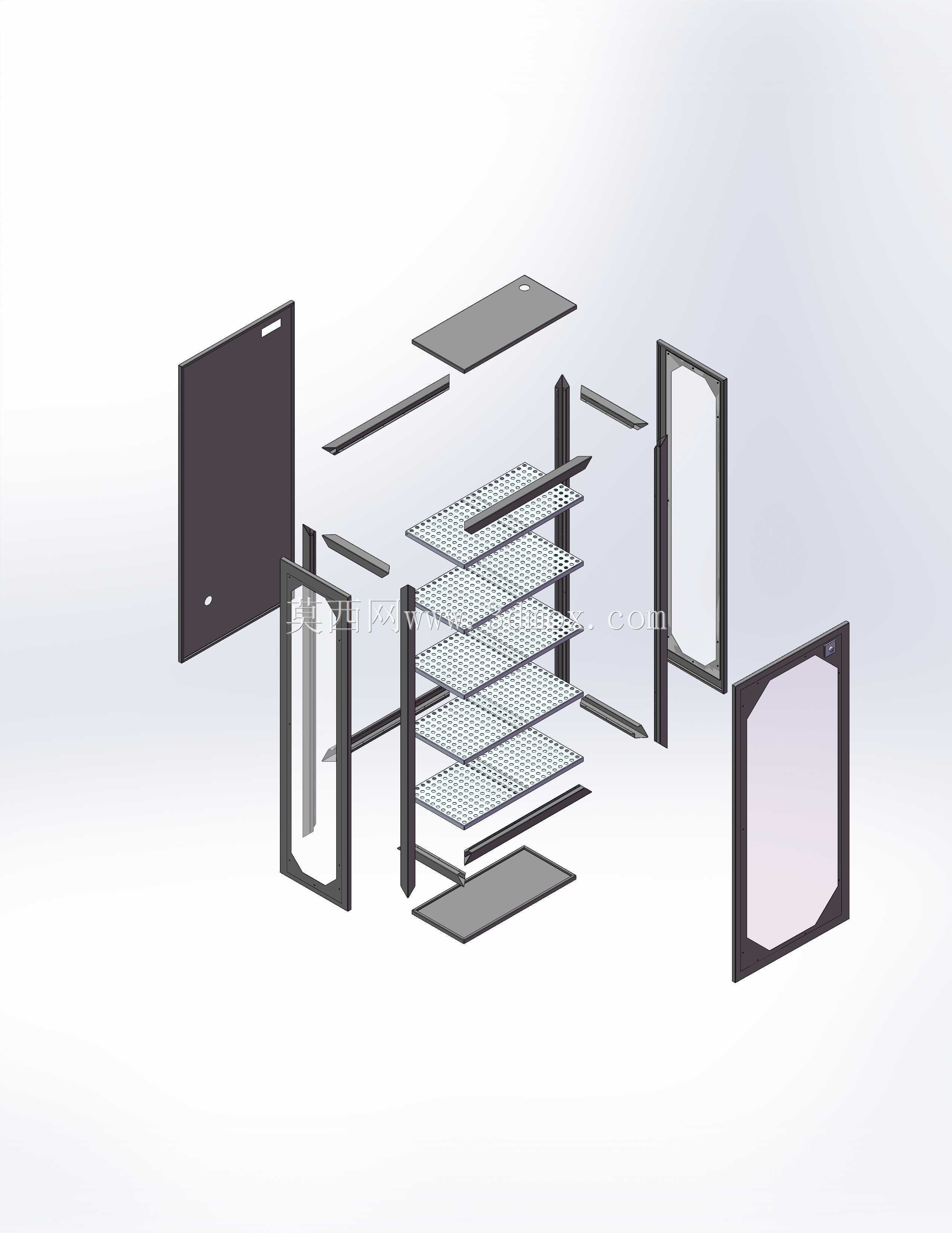

　　柜体的框架采用折弯成型的钢质型材拼接而成，框架连接处采用三角加强筋进行结构补强，避免满载设备时框架出现形变，毕竟单台2U服务器的重量可以达到30kg以上，满配42U设备时整体柜体承重需要达到800kg以上，框架的抗弯、抗扭强度是设计时的核心指标，在三维建模阶段就需要对框架的受力情况进行模拟，确保四个底脚的受力均匀，避免地面不平时出现框架扭曲导致柜门无法闭合的问题。柜体的侧板和顶板采用整块钢板折弯成型，拼接处设置了导电泡棉衬垫，既可以实现电磁屏蔽的效果，减少外界电磁干扰对内部服务器运行的影响，也能避免柜体内部的电磁辐射向外泄露，同时拼接处的密封结构也能阻挡部分灰尘进入柜体内部，减少设备风扇积灰的概率，延长设备维护周期。

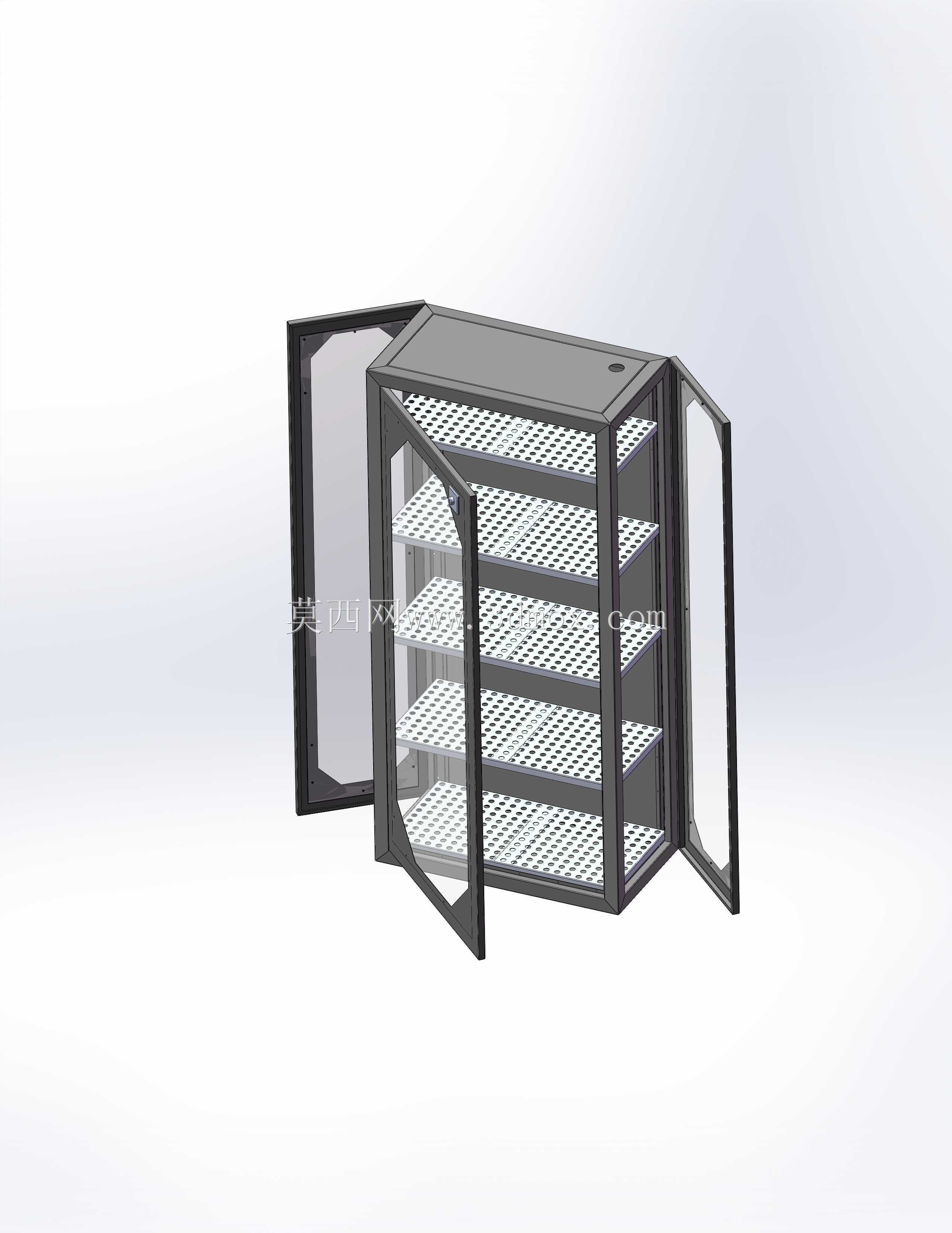

　　前门采用带高密度通风孔的钢化玻璃嵌装结构，通风孔的开孔率经过计算，需要满足满配设备时的通风量需求，确保服务器前端进风的风阻足够小，不会因为柜门阻挡导致设备进风不足出现过热问题，同时透明玻璃部分可以让运维人员不用打开柜门就直接观察到内部设备的运行指示灯状态，日常巡检时不需要频繁开启柜门，减少外界灰尘、温湿度波动对设备运行的影响。后门同样采用高开孔率的网孔结构，和前门形成前后贯通的通风通道，配合服务器自带的风扇形成前进风后出风的散热气流，不需要额外加装柜体风扇就能满足常规功率设备的散热需求，如果部署高功率的计算节点，也可以在柜体顶部预留的风扇安装位加装轴流风扇，强化内部的空气流通。

　　内部的层板采用带通风孔的钢板结构，层板的承重能力按照单块50kg设计，既可以承载非机架式的小型IT设备，通风孔也不会阻断上下层之间的气流，避免下层设备排出的热风被层板阻挡，在柜体内部形成热积聚。柜体底部设置了可调节的支撑脚轮和固定支脚，短距离移动设备时可以放下脚轮推移，到位后调节固定支脚将柜体抬升，让脚轮脱离地面，避免长期承重导致脚轮变形，同时底部预留了线缆进线孔，进线孔配备了可拆分的橡胶护圈，线缆穿入后可以封闭空隙，防止老鼠等小动物从底部进入柜体啃咬线缆，也能减少底部的冷风泄露。

　　柜体的门锁采用三点式连杆锁结构，关闭柜门时锁舌会在柜门的上、中、下三个位置和框架锁合，避免柜门因为震动或者意外碰撞出现弹开的情况，同时锁具支持通用的机房钥匙通开，方便运维人员统一管理，不需要携带大量不同的钥匙。在设计时还特意考虑了并柜安装的需求，柜体的侧面预留了并柜连接孔位，多个机柜并排安装时可以通过连接片将相邻柜体的框架刚性连接，形成整体的机柜列，提升整列柜体的稳定性，避免单个柜体受到碰撞时出现倾倒。另外在柜体的立柱上预留了接地螺柱，所有的金属框架、门板、层板都可以通过接地线连接到接地螺柱上，最终接入机房的接地系统，避免设备漏电时柜体带电，保障运维人员的操作安全。

　　不同于工业用配电柜的强电防护设计，服务器机架柜的设计核心是在保障结构强度的前提下，最大化平衡散热、防护、操作便利性三者的关系，比如通风孔的孔径设计为4mm，既可以保证足够的通风面积，也能防止手指或者较大的杂物意外进入柜体内部触碰运行中的设备，同时孔位的排布采用错列布局，在保证开孔率的同时不会过度降低门板的结构强度，避免门板受到外力时出现凹陷变形。在三维建模过程中，所有的安装孔位、拼接位置都预留了合理的公差，比如框架焊接后的形位公差控制在1mm以内，确保安装立柱的U位刻度对齐，不会出现设备安装时孔位错位无法固定的问题，门板和框架之间的间隙控制均匀，开关门时不会出现摩擦异响，锁具的开合顺畅，不需要额外调整就能正常使用。
