西门子S7-1200配套PLC温度控制面板

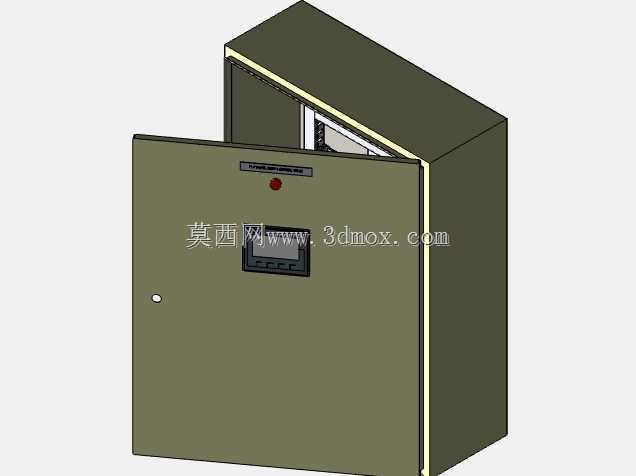

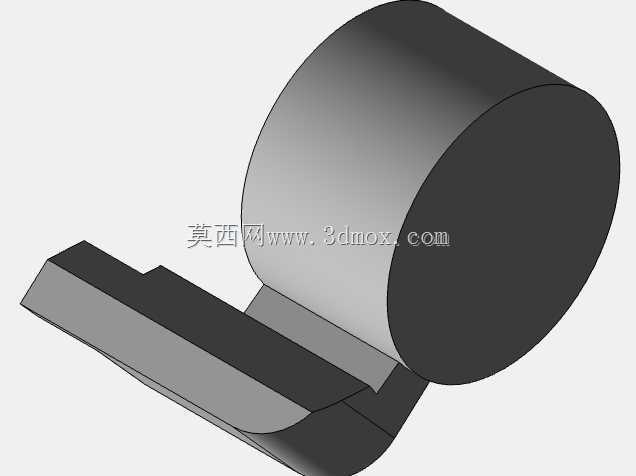

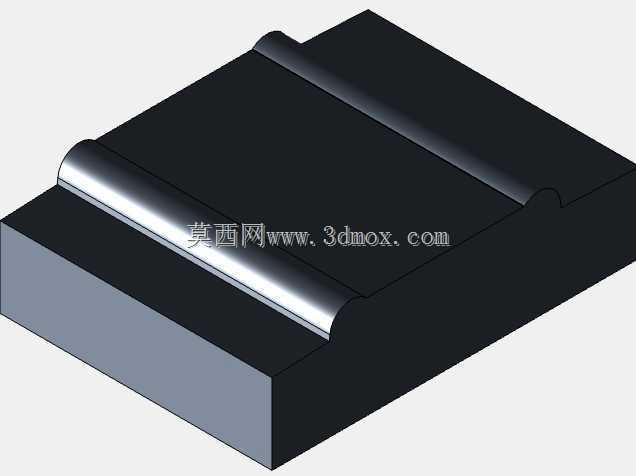

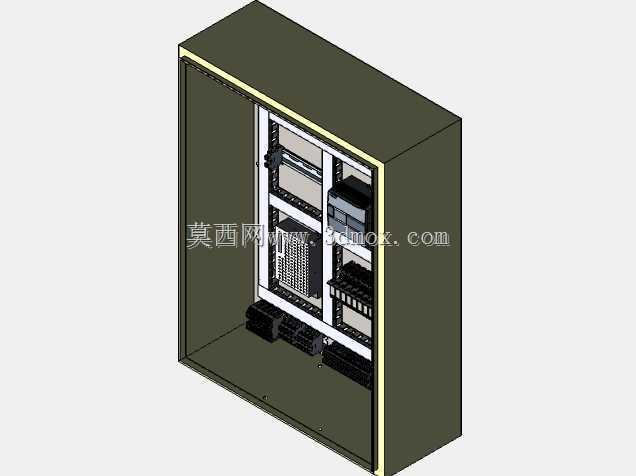

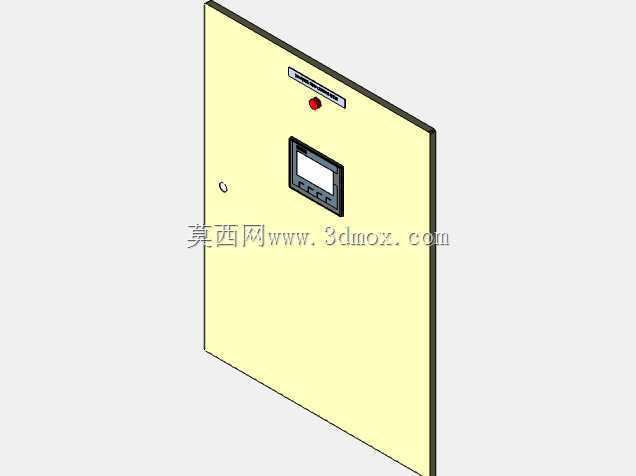

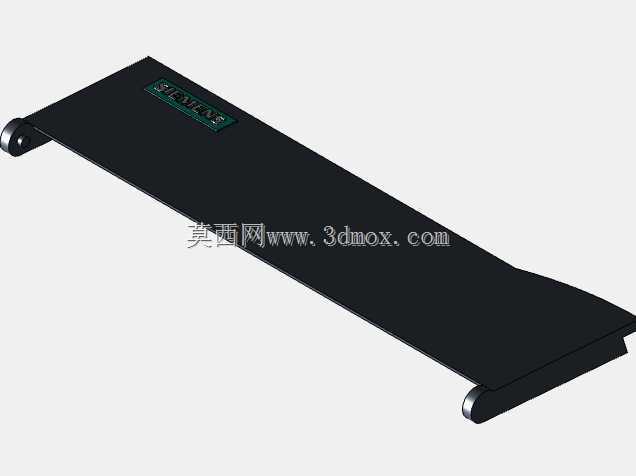

　　在工业温控回路的电控柜集成场景里，这类PLC配套温度控制面板是衔接现场测温元件、执行机构与主控逻辑单元的核心人机交互载体，多数时候会被安装在电控柜柜门的预留开孔位，或是生产线旁的立式操作箱正面，方便现场运维人员在巡检、调参时不用打开柜门就能直接查看当前回路温度数值、修改温控阈值、切换手自动控制模式。从结构设计来看，这款面板采用了一体化的薄型壳体结构，主体壳体做了轻微的收边弧度处理，两端预留的圆柱状转轴结构并非装饰件，是为了适配翻盖式安装场景设计的铰接位——部分现场会将面板嵌入带防护盖的操作位，不用时可以将防护盖扣合遮挡面板，避免车间内的粉尘、切削液飞溅污染按键与显示区域，转轴的配合公差控制在0.1mm以内，翻盖转动时不会出现松垮晃动的情况，长期使用也不会因为频繁开合出现卡位问题。面板正面的标识区域做了下沉式的凹槽设计，品牌标识采用嵌装方式固定，不会因为长期擦拭、剐蹭出现标识脱落的问题，面板整体的外轮廓尺寸适配常规的电气柜标准开孔，安装时不需要额外定制非标的开孔模具，现场施工时用常规的开孔工具就能完成安装位加工，面板背部的接线端子预留位做了分层排布，强电接线区与弱电信号区做了物理隔断，避免接线时强弱电混接造成信号干扰，影响温度采样的精度。

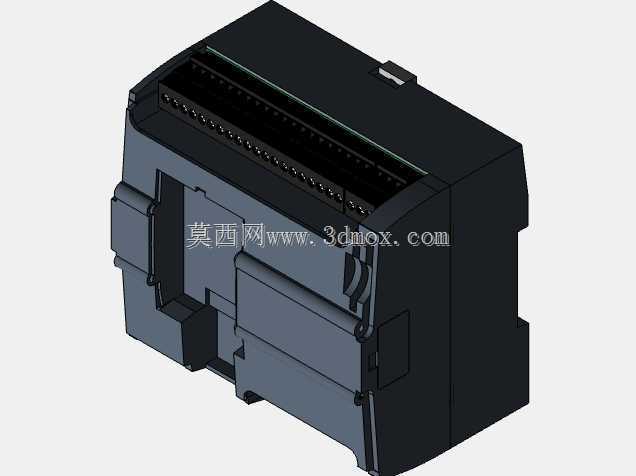

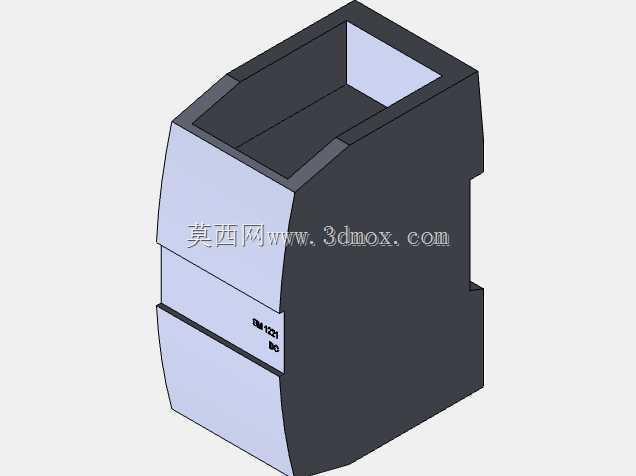

　　从功能适配性来说，这款面板专门匹配西门子S7-1200系列PLC的温控扩展模块，面板上的按键回路做了防抖处理，现场操作人员快速按键操作时不会出现指令误触发的情况，显示区域的可视角度做了优化，在车间不同角度的光照条件下，都能清晰读取面板上显示的温度数值、运行状态标识，不会因为强光反射出现看不清内容的问题。设计过程中充分考虑了工业现场的使用环境，面板壳体选用的是阻燃级的工程塑料材质，表面做了哑光磨砂处理，不容易残留指纹与油污，日常运维时用干布或者中性清洁剂擦拭就能清理表面污渍，不会因为长期使用出现表面发黄、积垢难以清理的问题。

　　面板的安装固定方式采用了卡扣加螺丝的双重固定结构，卡扣结构可以在安装时先将面板临时固定在开孔位，不用操作人员全程手扶面板再拧螺丝，降低现场安装的操作难度，四周的固定螺丝拧紧后，面板与安装面之间的密封胶条会被均匀压紧，能够达到IP54级别的防护能力，阻挡车间内的粉尘、飞溅的水滴进入面板内部，保护内部的电路板与按键触点。在实际的产线应用中，这类温控面板会接入热电阻、热电偶的测温信号，将采集到的温度数据传输给PLC主控单元，同时接收PLC输出的控制指令，在面板上实时显示加热、冷却回路的运行状态，当温度超出设定的上下限阈值时，面板上的状态指示灯会触发提示，方便现场人员第一时间发现温控异常，避免因为温度失控造成产品报废或者设备损坏。

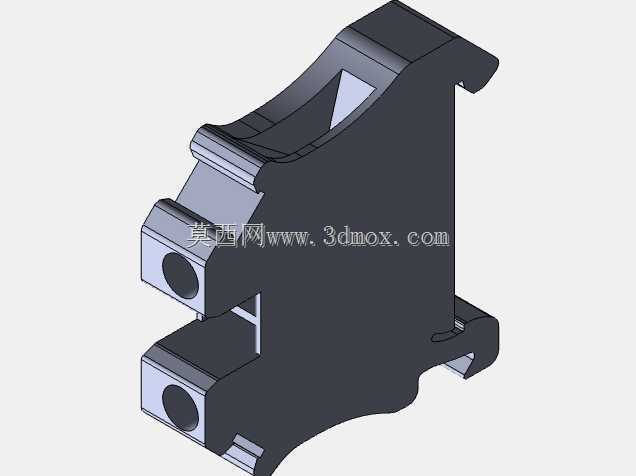

　　面板的内部电路板做了三防漆涂覆处理，在湿度较高的车间环境或者有轻微腐蚀性气体的场景下，也能保证电路板长期稳定运行，不会因为受潮、凝露出现电路短路的问题。按键的行程设计适中，按压力度控制在适合工业操作的范围，操作人员戴薄劳保手套操作时也能准确触发按键，不会因为按键行程过短、按压力度过小出现误触，也不会因为按压力度过大造成长时间操作的手部疲劳。面板背部的接线端子采用了免螺丝的弹簧压接结构，接线时只需要用一字螺丝刀压下端子卡扣，将剥好的线芯插入接线孔再松开卡扣就能完成接线，相比传统的螺丝压接端子，接线效率提升近一倍，同时也能避免因为螺丝拧紧力矩不够造成的接线松动、接触不良问题，长期运行时接线的可靠性更高。
