三角端连接折角式三梁支撑结构

　　在非标自动化生产线的物料过渡接驳工位、小型输送线的侧边支撑框架、以及电子设备内部的安装承重结构中，这类折角带三角端的三梁构件是很常见的受力单元，很多刚接触结构设计的工程师容易忽略这类构件的细节设计，要么把梁的折弯角度做的过于生硬导致应力集中，要么把端部连接结构做的过于冗余增加整体重量。从实际应用场景来看，这类构件多数用在需要跨接两个存在高度差的安装面的场合，比如生产线中两个不同高度的工位之间的导向支撑，或者设备内部电路板与外壳之间的承重连接，不需要承受大吨位的静载荷，但要兼顾长期使用的结构稳定性，以及安装时的对位便利性。

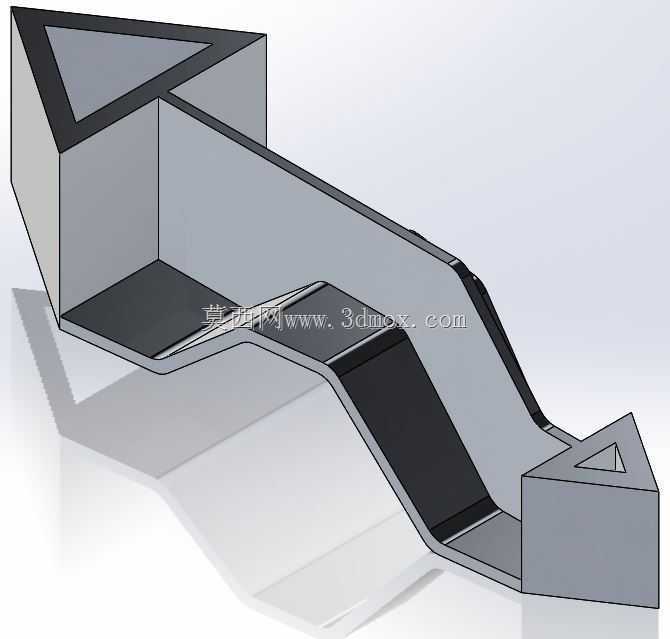

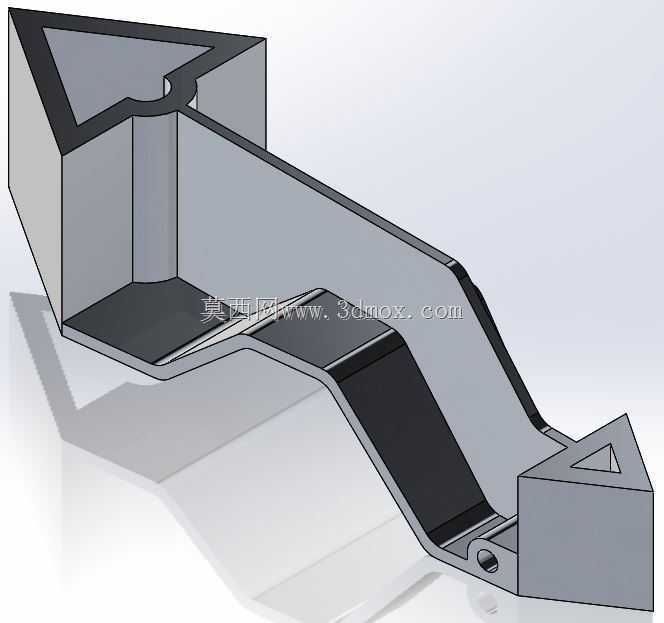

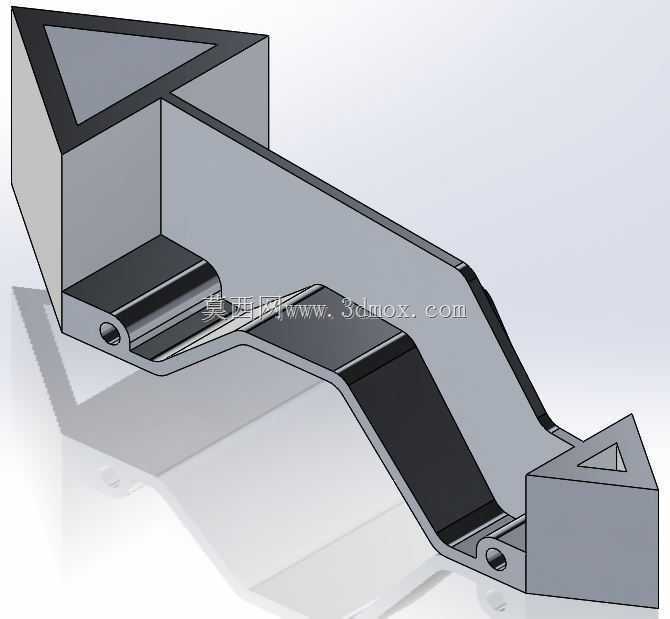

　　从设计思路上看，这个构件采用三段式折角梁体搭配两端三角封闭端的结构，不是随意做的造型：梁体的每一段折角都对应实际安装时的空间避让需求，比如中间段的下沉折角，就是为了避开安装路径上的走线槽或者小型传感器，不需要额外在梁上开孔避让，保证梁体本身的截面完整性，也就保住了整体的抗弯强度。两端的三角端结构，一方面是作为安装基准面，三角结构的三个顶点可以作为安装时的对位参考，比方形端更容易快速找正安装位置，另一方面三角封闭结构可以把梁体端部的开口完全封死，避免钣金加工后的梁体端部出现刃口，也能防止使用过程中灰尘、碎屑进入梁的空腔内部，减少后期清理维护的麻烦。

　　从外形尺寸与安装边界来看，梁体的整体宽度是统一的，三段折角的折弯半径都做了统一处理，在钣金折弯加工时不需要更换折弯机的下模，能减少加工换模的时间，降低加工成本。两端三角端上预留的三角镂空，不是为了造型好看，而是作为安装时的定位孔配合使用，安装时可以先在对接的安装面上做对应的三角凸台，把构件直接卡入凸台就能完成预定位，不需要额外的人员手扶就能打螺丝固定，能大幅提升现场安装的效率。梁体的壁厚选择上，这类构件一般采用1.5到2毫米的冷轧钢板折弯即可，不需要太厚的板材，因为折角的结构本身已经形成了类似加强筋的作用，三段连续的折角让整个梁体的抗扭性能比直梁提升很多，哪怕在梁的中部施加侧向的力，也不容易出现整体扭曲变形的情况。

　　在实际选型使用的时候，要注意这个构件的安装边界：两端三角端的安装面是处于不同高度的，安装前要提前核算两个安装面的高度差与水平距离，和梁体的折角尺寸做匹配，不要强行掰动梁体来适配安装误差，不然会导致梁体内部产生持续的内应力，长期使用后容易在折弯位置出现疲劳开裂。另外梁体的空腔内部如果需要走弱电线缆的话，可以在中间下沉段的侧面开小的过线孔，不要在折弯圆角的位置开孔，那个位置是应力集中的区域，开孔会大幅降低结构强度。还有不少工程师会在这类梁的表面做喷塑处理，要注意喷塑前要把折弯位置的毛刺彻底打磨干净，不然喷塑层在边角位置容易脱落，影响构件的防锈能力。

　　从功能特性上来说，这个三梁结构和普通的直梁支撑最大的区别，就是它可以在完成两个错位安装面连接的同时，自身形成一个带落差的支撑面，比如在小型物料滑道的应用中，梁体本身的上表面就可以作为滑道的侧边挡边，不需要额外安装挡条，减少了零件数量，也让整个结构更加紧凑。在一些需要轻量化设计的电子设备内部，这种空心折角梁的重量比同强度的实心方钢轻百分之六十以上，不会给设备整体增加太多额外负载，同时三角端的连接方式比普通的平板连接接触面积更大，螺丝锁紧后的连接可靠性更高，不容易出现长期震动后螺丝松动的情况。

　　做这类结构的三维建模时，要特别注意折弯系数的设置，因为有三个连续的折弯，每个折弯的展开尺寸都要准确核算，不然加工出来的梁体两端的三角端位置会出现偏差，导致安装时对位不准。另外两端的三角封板和梁体的连接，建模时要预留焊接的让位间隙，不要做完全零对零的配合，不然钣金加工的公差会导致封板无法完全卡入梁端，增加焊接组装的难度。很多新手建模时容易把三角端的镂空和梁体的折弯边做干涉，实际建模时要提前检查装配关系，保证镂空位置完全在三角封板的平面区域内，不要碰到梁体的折弯边，不然加工时会出现破口，影响结构强度。
