内置弹簧甩块结构离心式离合器

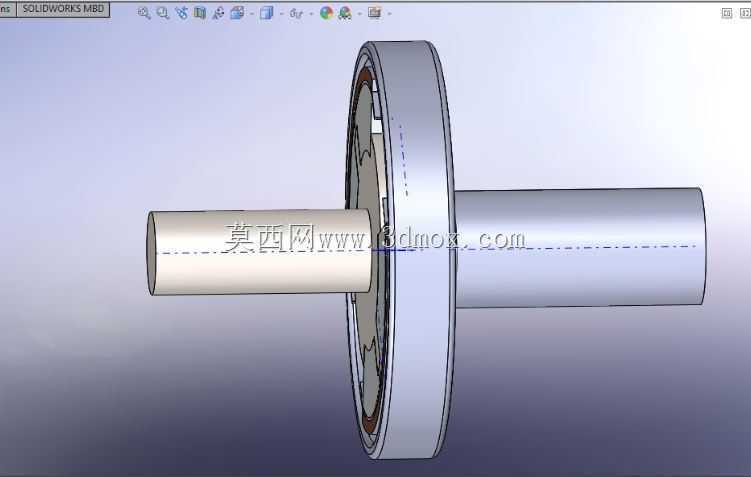

　　在小型通用动力设备、园林机械、摩托代步车以及部分轻载工业传动线的动力衔接环节，离心式离合器是无需额外操控机构就能实现动力自动接合断开的核心部件，这套结构的三维数模完整还原了内嵌弹簧甩块式离心离合器的全部装配关系，能直接用于同类型产品的结构校核、改型设计或者传动系统的运动仿真验证。从实际应用场景来看，这类离合器大多布置在动力输出端与负载输入端之间，主动轴嵌套在从动轴内部的同轴布局，能最大程度压缩传动系统的轴向安装空间，避免额外的支撑座或者联轴器带来的装配累积误差，很适合安装空间局促、动力端转速随工况波动的小型设备，比如小型汽油发动机带动的微耕机、割草机，还有低速电动代步车的动力输出端，都能看到这类结构的实际应用。

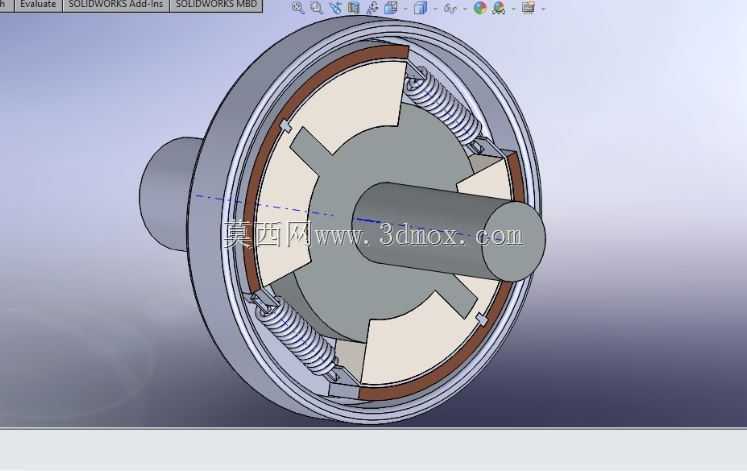

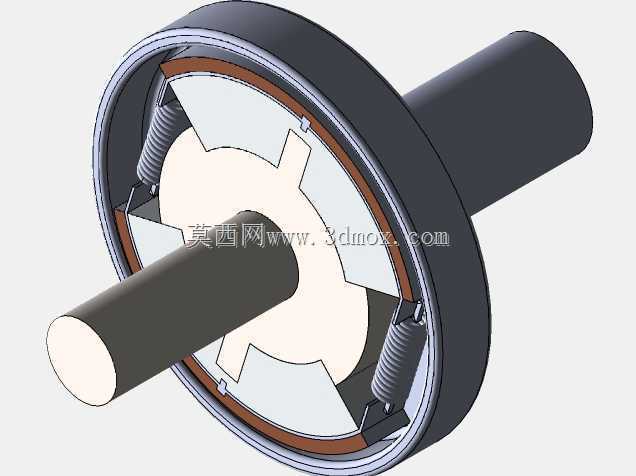

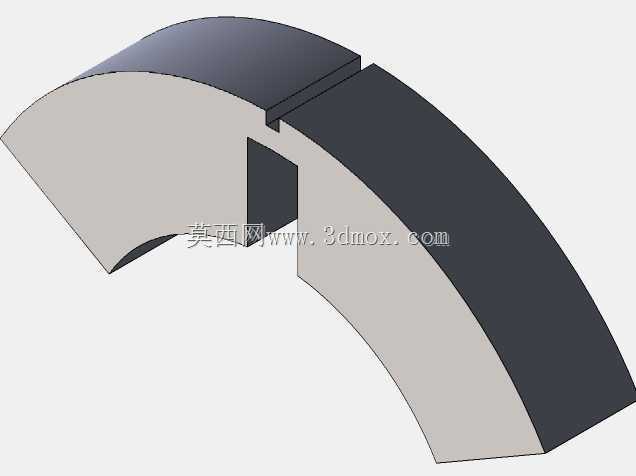

　　从功能特性上看，这套结构完全依靠转速变化触发离合动作，当主动轴转速达到设定的接合阈值时，沿周向均匀布置的三个甩块会在离心力作用下克服内侧弹簧的预紧拉力，沿径向向外张开，甩块外侧的摩擦衬面会紧紧压合在从动鼓的内圆柱面上，依靠摩擦力将主动轴的扭矩传递到从动端，带动负载运转；当主动轴转速降低到阈值以下时，弹簧的回拉力会将甩块拉回初始位置，摩擦面脱离接触，主动轴和从动端彻底断开连接，动力传递中断，这种特性可以让动力端在低转速下空载启动，大幅降低启动瞬间的负载冲击，也能在负载突然过载时，通过摩擦面的轻微打滑保护动力端不会被憋熄火，实际使用中不需要额外的操纵杆、液压或者电控执行机构，完全靠机械结构自动完成离合动作，故障率远低于需要手动操控的离合结构。

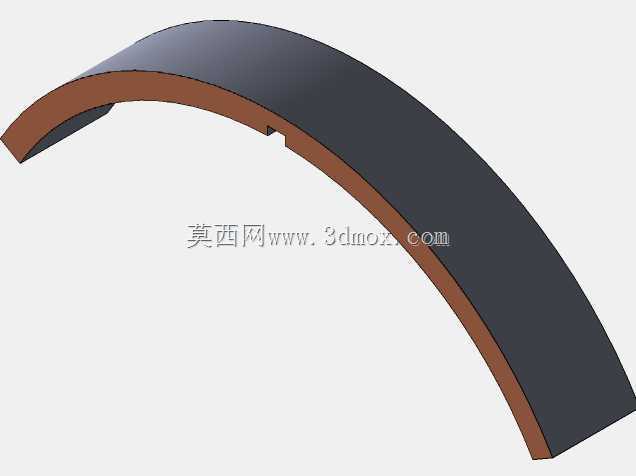

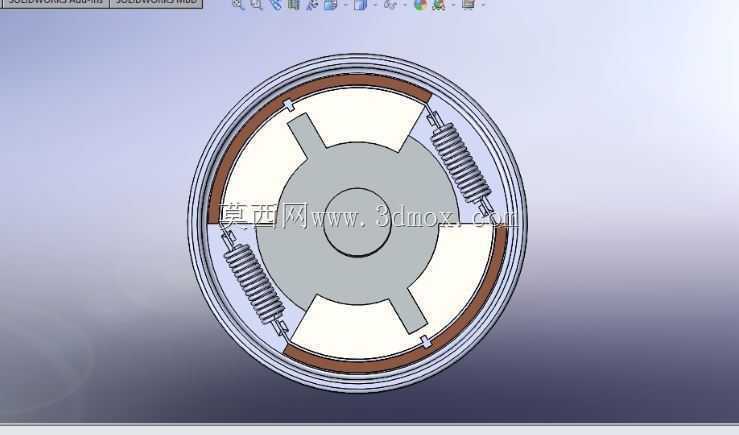

　　设计思路上，这套结构的核心参数匹配集中在三个部分：首先是甩块的质心位置与重量设计，质心越靠近径向外侧、甩块重量越大，相同转速下产生的离心力就越大，接合转速就越低；其次是弹簧的刚度与预拉伸量，弹簧刚度越大、预拉行程越长，需要克服弹簧力的离心力就越大，对应的接合转速就越高，设计时需要根据动力端的怠速转速、额定输出扭矩来匹配这两个参数，保证怠速状态下甩块完全脱离、不会出现半联动磨片的情况，达到工作转速后能快速完全接合，避免长时间打滑导致摩擦片过热烧蚀；最后是摩擦衬面的材料选择与接触弧长设计，衬面需要具备足够的摩擦系数与耐高温性能，接触弧长要覆盖足够的从动鼓内圆面积，保证接合后能传递额定扭矩不打滑，同时三个甩块沿周向120度均匀布置的结构，能让运转时的径向力互相平衡，减少高速运转时的振动与轴承附加载荷。

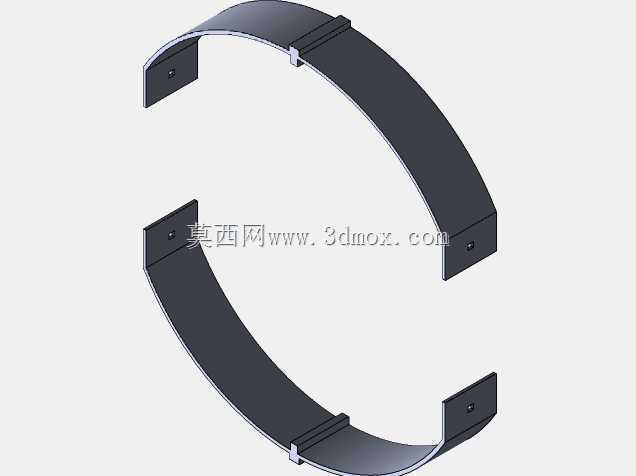

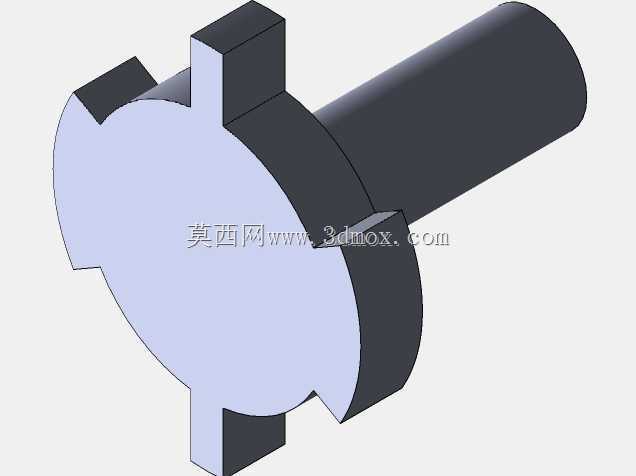

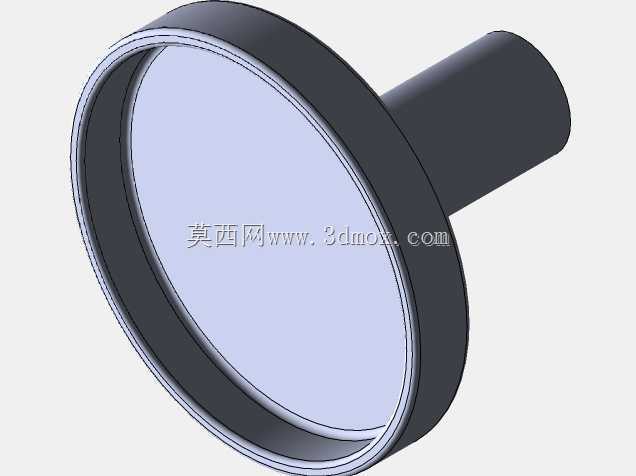

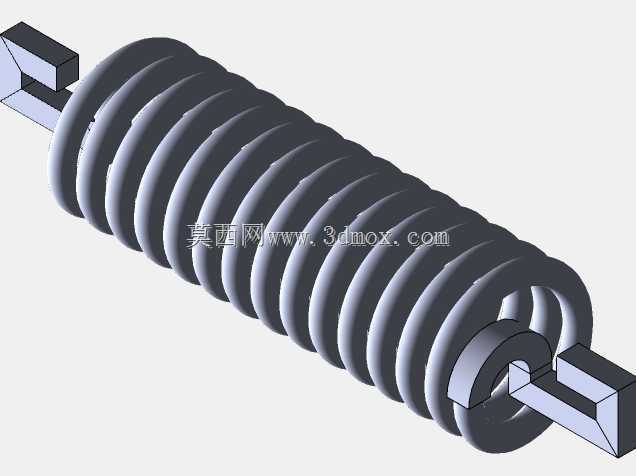

　　从安装边界与尺寸配合来看，这套结构的主动轴端设计有标准的轴伸与键槽，可直接与动力输出轴通过平键连接传递扭矩，轴肩位置预留了轴承安装位，能直接装配到设备的传动箱壳体上，保证主动轴的回转精度；从动鼓的外侧设计有连接法兰，可通过螺栓直接连接负载端的带轮、链轮或者输出轴，不需要额外的转接法兰。轴向尺寸上，整个离合器的装配总长度控制在较小范围内，从动鼓的内圆与甩块衬面之间预留了合理的初始间隙，保证断开状态下不会有拖滞摩擦，径向尺寸上从动鼓的外圆直径根据传递扭矩的大小匹配，安装时需要保证从动鼓与主动轴的同轴度公差控制在0.05mm以内，避免高速运转时出现偏磨、振动过大的问题。另外，结构上的弹簧两端都设计有可靠的挂接固定位，避免高速运转时弹簧脱出导致结构失效，甩块与主动轴上的安装支座之间通过销轴连接，甩块可绕销轴灵活摆动，不会出现卡滞导致离合动作失效的问题，摩擦衬面通过铆钉固定在甩块基体上，磨损后可单独更换衬面，降低后期维护成本。
