V形皮带与皮带轮传动组件结构设计

　　V形皮带传动是机械传动系统中应用极为广泛的摩擦传动形式，这套带轮组件的设计核心围绕摩擦传动的力传递特性展开，区别于齿轮啮合的刚性传动，V形带依靠带体两侧面与带轮轮槽的楔面接触产生摩擦力，能在中心距较大的两轴间实现动力传递，同时具备过载打滑保护下游传动件、缓冲吸振降低传动噪音的特性，在中小型动力传输场景中，比如轻工输送线、小型机床主轴传动、农用机具动力输出、家电动力传动单元都能见到这类结构的身影。

　　从实际使用场景来看，这套传动组件适配的工况多为两轴平行、传动比要求不极端严苛的动力传输场景，设计时首先要确定的是传动比匹配关系，小带轮为主动轮时，带速通常控制在5-25m/s的合理区间，避免带速过高导致离心力过大降低带与轮槽的正压力，或是带速过低使得传递同等功率时所需有效拉力过大，加剧带体磨损。带轮的轮槽角度设计是核心细节，V形带的楔角为40°，但带体绕上带轮发生弯曲时，带体横截面会发生变形，外层受拉伸长、内层受压缩短，导致带的楔角变小，因此小带轮的轮槽槽角通常设计为34°或36°，大带轮根据直径不同选用36°或38°，保证带体与轮槽侧面能够充分贴合，避免接触面积不足导致摩擦力不够、传动打滑的问题。

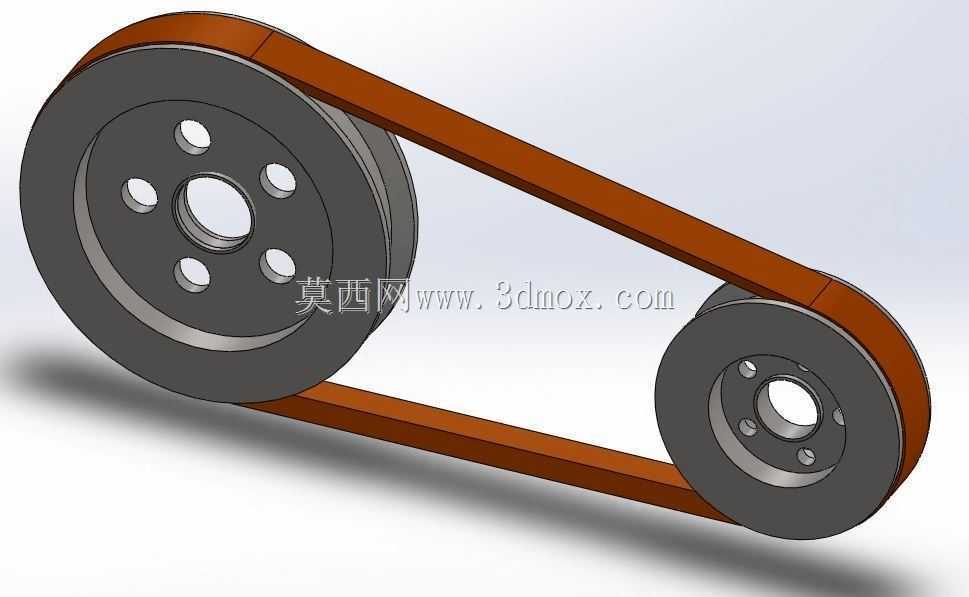

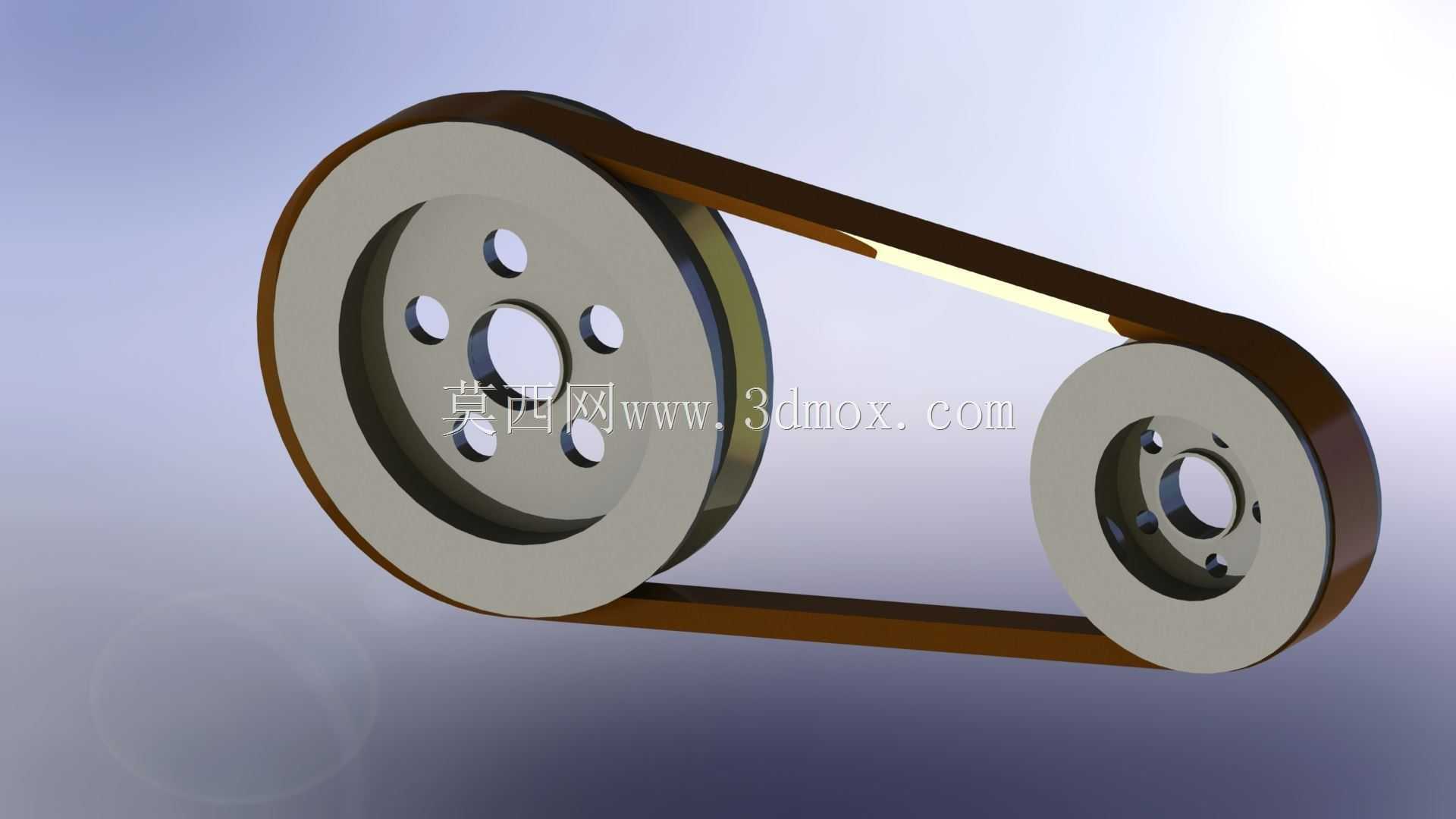

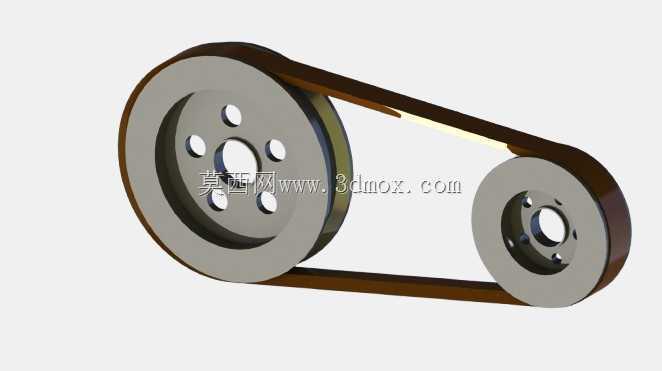

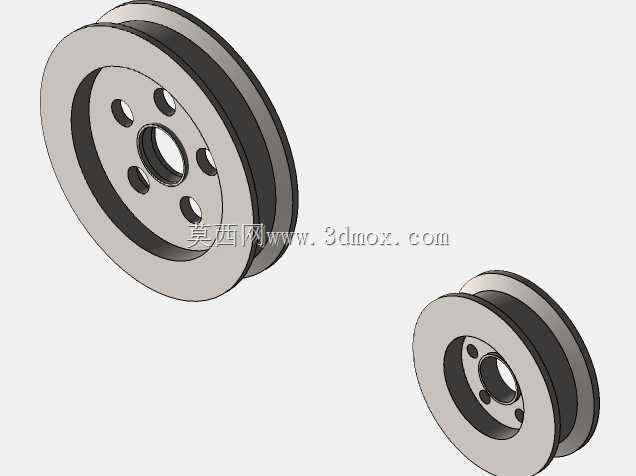

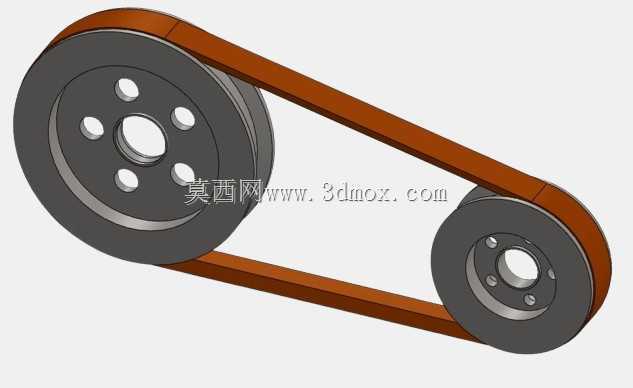

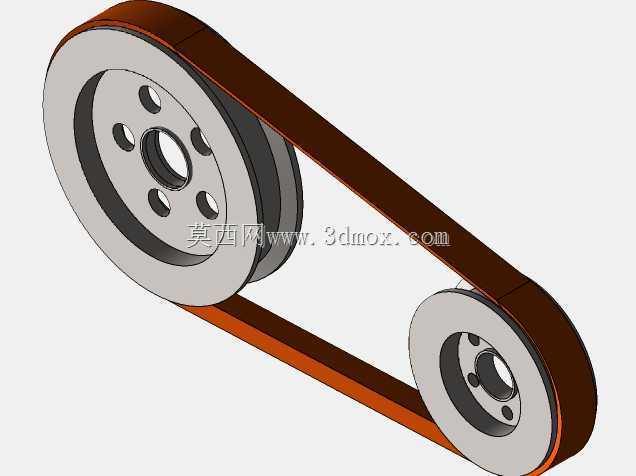

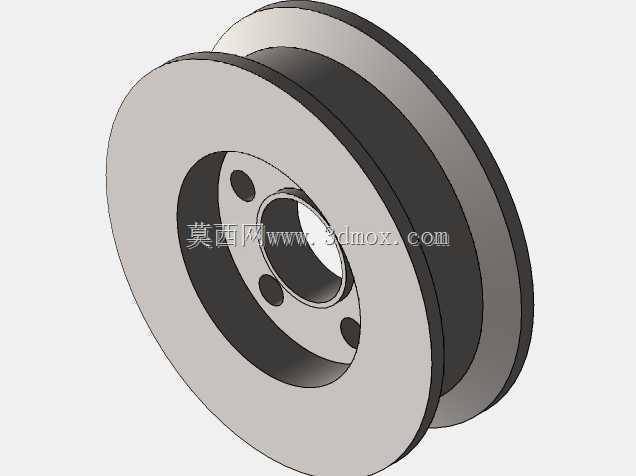

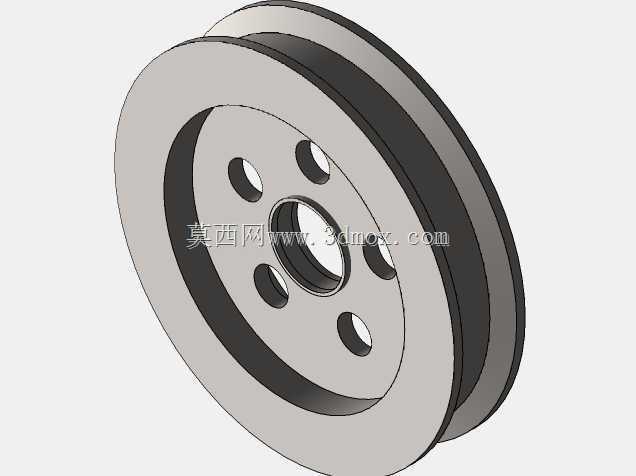

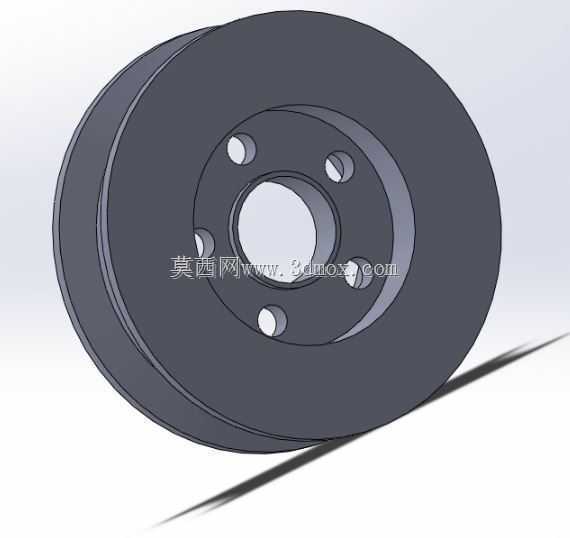

　　带轮的结构设计上，图中两个带轮均采用孔板式结构，这种结构适配中等直径的带轮，相比实心轮能有效降低自身转动惯量，减少轴系启动时的惯性负载，轮缘部分的轮槽加工需要保证表面粗糙度在合理范围，过于粗糙会加剧带体磨损，过于光滑则会降低摩擦系数导致传动效率下降；轮毂部分的孔径与配合公差需要根据所配轴的传动扭矩选择，通常采用H7/k6的过渡配合，搭配键槽实现周向固定，避免带轮运转时与轴发生相对转动。轮辐部分的减重孔均匀分布，在保证结构强度的前提下尽可能降低重量，同时要做动平衡校验，尤其是线速度较高的应用场景，不平衡量过大会导致轴系振动，加剧轴承磨损，影响整套传动系统的使用寿命。

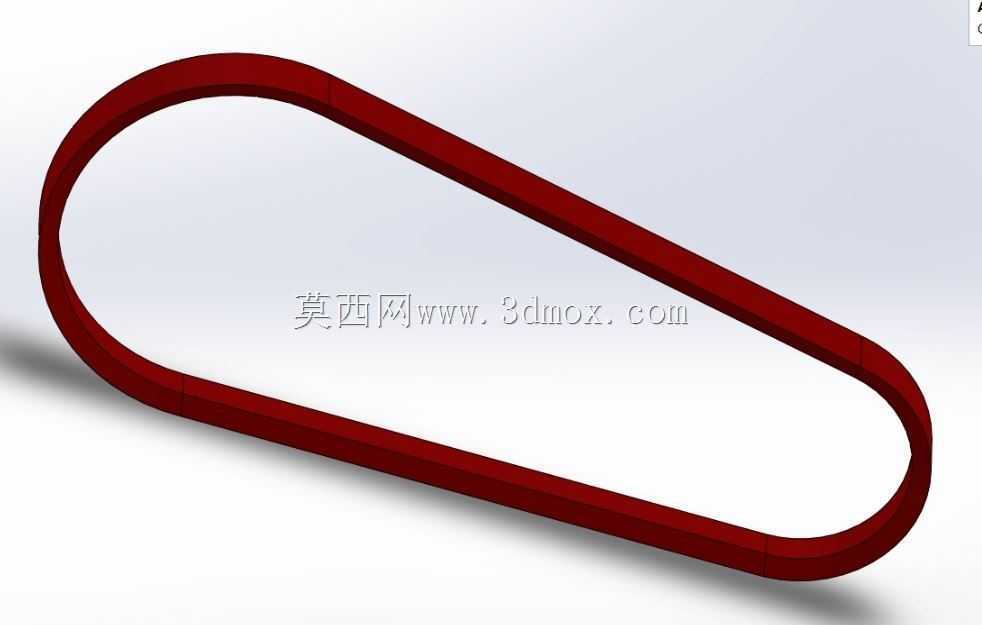

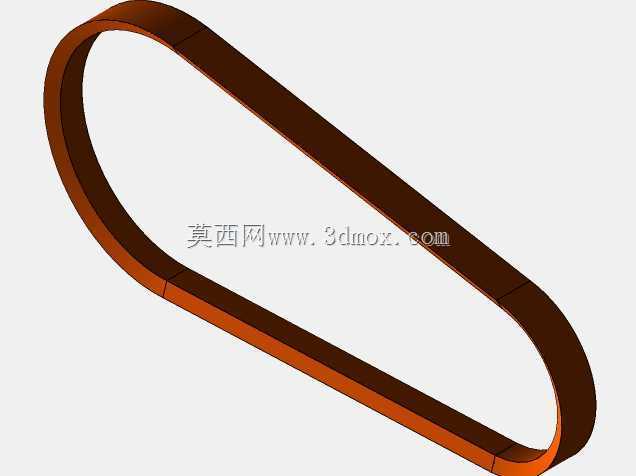

　　V形带的选型与安装边界也有明确的工程要求，带的型号需要根据传递的额定功率、小带轮转速选取，不同型号的V形带截面尺寸不同，对应的轮槽尺寸也有对应标准，不能混装。安装时两带轮的轴线必须保证平行，轮槽的对称平面要重合，偏差不能超过20′，否则会导致带体单边磨损，大幅缩短带的使用寿命；中心距的调整要预留合理范围，方便带的安装拆卸，同时保证带安装后有合适的张紧力，张紧力过小容易打滑，张紧力过大会增大轴和轴承的径向载荷，加剧轴承磨损同时让带体长期处于高应力状态加速疲劳失效。通常新带安装时的初张紧力可以通过按压带体中部的下沉量判断，下沉量为带轮中心距的1.6%左右时张紧力处于合理区间。

　　日常运维层面，这套传动结构需要避免带体接触油污、酸碱等腐蚀性介质，防止带体橡胶材质被腐蚀老化，同时要避免长时间暴晒导致橡胶开裂。多根带并联传动的场景下，要选用同批次同长度的带，避免各带受力不均导致部分带过早失效。带轮的轮槽磨损到一定程度后要及时更换，否则会导致带体下沉，接触面积减小，传动效率下降，甚至出现带体跳出轮槽的安全隐患。这套组件的设计完整覆盖了V形带传动的核心结构要素，可直接用于平行轴动力传输场景的结构参考，也可作为传动系统运动仿真的基础模型，模拟不同张紧力、不同负载下的传动效率、带体应力变化以及打滑临界条件，为实际工程中的传动选型、结构优化提供直观的参考依据。
