塑料瓶装可口可乐外观结构三维建模

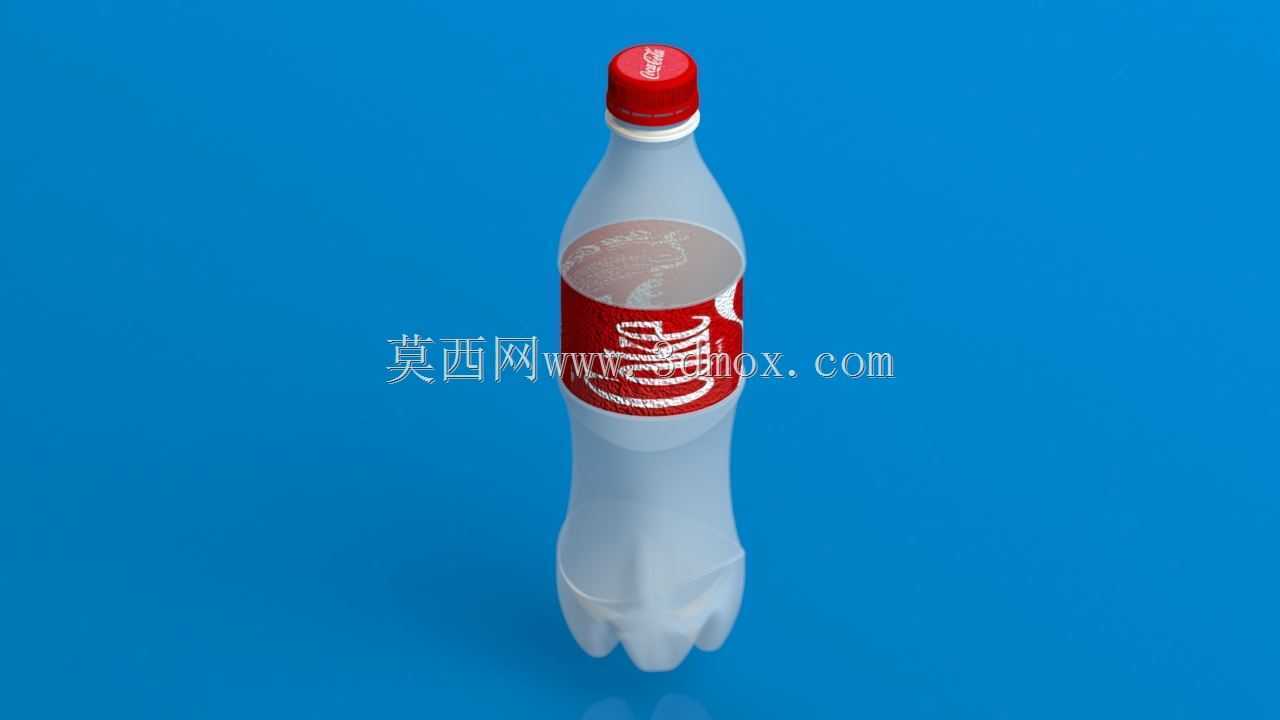

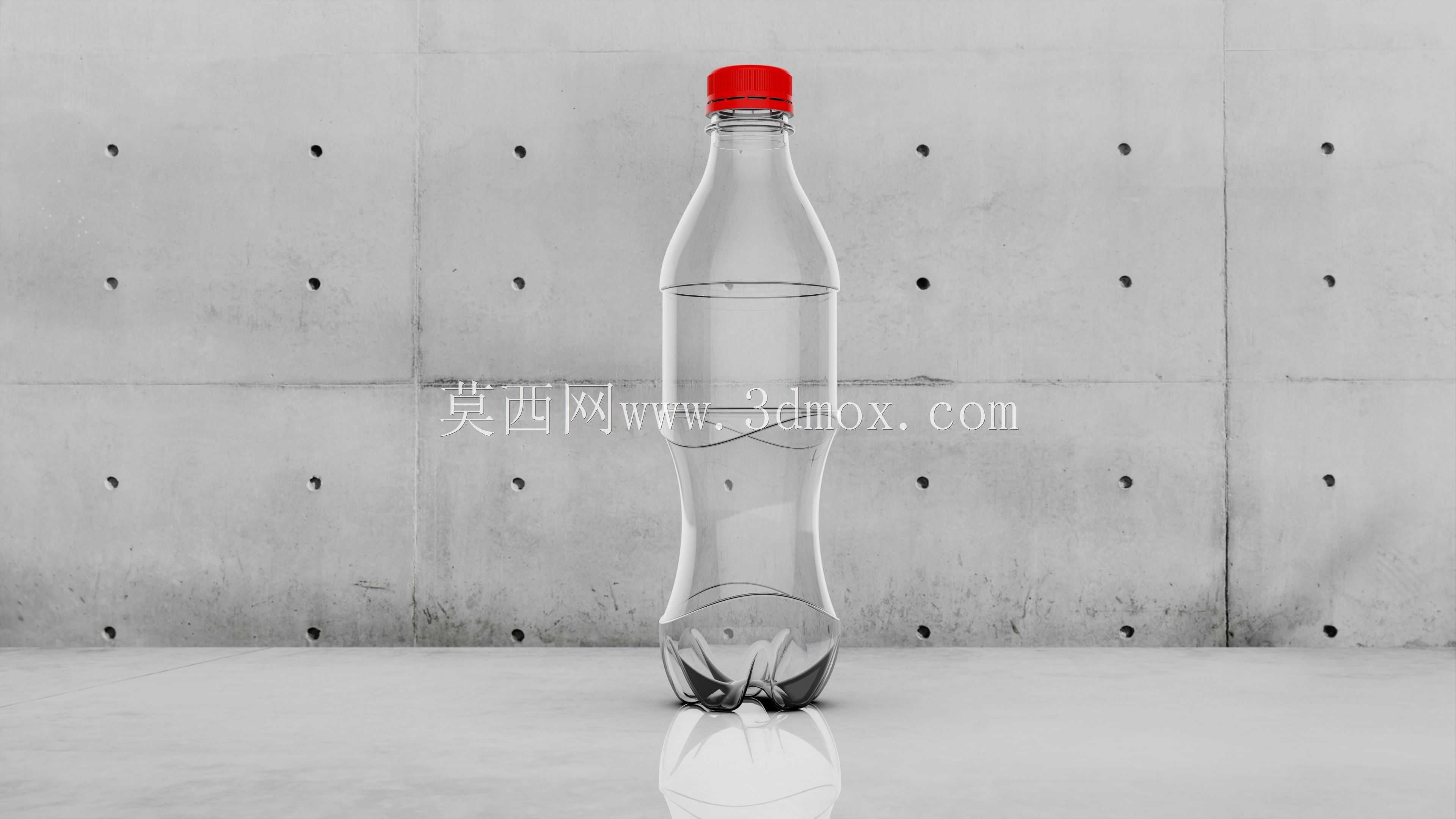

　　日常快消品的包装结构建模，往往是结构设计新人练习曲面建模、装配逻辑的绝佳载体，这款带红色标签的塑料可乐瓶模型，完整还原了市售常规500ml规格瓶装可乐的全部结构细节，从瓶口的螺纹密封结构、瓶盖的防滑齿设计，到瓶身的标签贴合区域、底部的花瓣形支撑结构，每一处都对应实际量产产品的工程特征。先从实际应用场景来看，这类瓶装饮料的三维模型，一方面可以用于快消品包装的结构验证，在新品包装开发阶段，通过三维模型模拟瓶身吹塑成型的壁厚分布，预判灌装、运输、堆叠过程中的受力变形情况，避免实际开模后出现瓶身承压不足、标签贴合起皱、底部站立不稳等量产问题；另一方面也可用于商超陈列模拟、广告渲染场景的素材搭建，为快消品的终端展示、电商详情页制作提供精准的三维素材支撑，无需实物拍摄即可完成不同光照、不同陈列角度的效果输出。

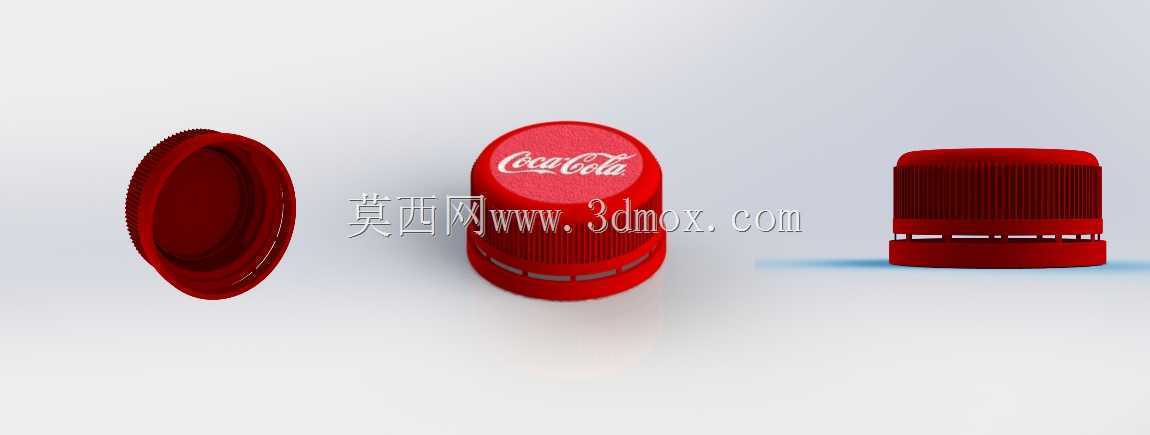

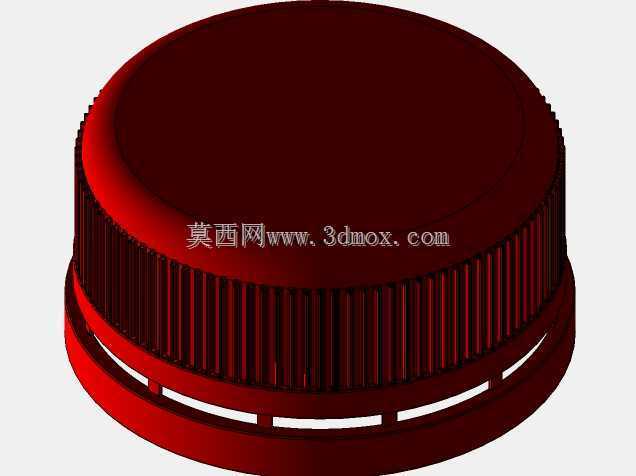

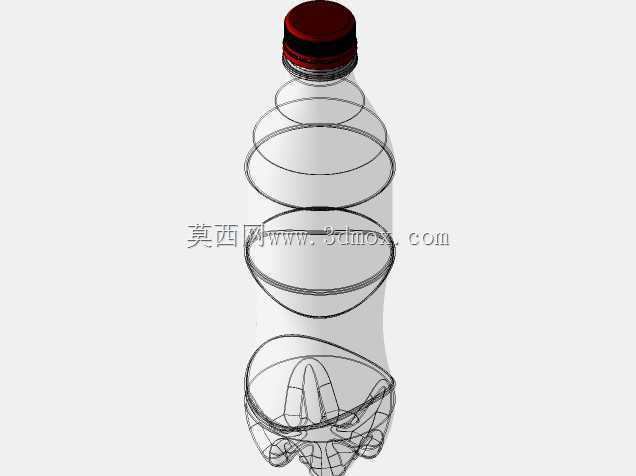

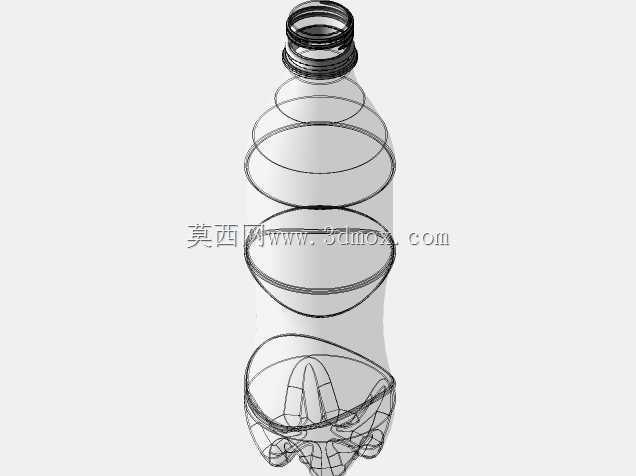

　　从产品功能特性来看，这款瓶身的结构设计完全贴合液态碳酸饮料的包装需求：瓶口采用标准的PCO1881螺纹规格，和市面通用的碳酸饮料瓶盖完全适配，螺纹的导程、牙型角度都经过实际量产验证，能够保证瓶盖旋合后的密封性能，避免碳酸饮料内部的二氧化碳泄漏导致口感流失；瓶身上半部分做了收腰过渡，既符合人手握持的人体工学弧度，提升单手握持的舒适度，也能在瓶身受到挤压时提供一定的形变缓冲空间，减少运输过程中因碰撞导致的瓶身开裂风险；瓶身中部的标签区域做了微凹的环带设计，标签粘贴后不会因瓶身弧度出现边缘翘边，同时环带的直径差也能在自动化贴标工序中为标签定位提供机械基准，提升贴标精度；底部的五瓣花瓣式支撑结构，是PET碳酸饮料瓶的经典设计，每一个花瓣的凸起弧度都经过力学优化，既能够承受碳酸饮料内部的气压向外的张力，也能在瓶身直立放置时提供均匀的支撑点，避免放置时出现倾斜，同时花瓣之间的凹陷结构也能在吹塑成型时保证底部壁厚均匀，不会出现局部过薄导致的承压不足问题。在设计思路的还原上，建模过程完全遵循实际PET瓶的吹塑成型逻辑，先通过旋转凸台构建瓶身的基础轮廓，再针对瓶口螺纹做螺旋扫描切除，还原螺纹的真实牙型，避免简化建模导致的螺纹配合失真；瓶身的曲面过渡采用多段样条曲线构建，保证曲面的G2连续，还原真实瓶身的顺滑触感，不会出现建模棱角导致的渲染失真；标签区域的纹理、瓶盖顶部的防滑标识都做了细节还原，甚至瓶身内部的液体填充区域也预留了独立的实体，可以根据需求调整液体高度、材质透明度，模拟不同液位下的产品展示效果。

　　从外形尺寸与安装边界来看，这款模型完全按照市售常规500ml可乐瓶的实际尺寸构建，整体高度约230mm，瓶身最大直径约66mm，瓶口外径约28mm，底部支撑面的最大直径约60mm，所有尺寸的公差都控制在±0.2mm以内，和实物的尺寸偏差极小；如果用于自动化灌装生产线的模拟，该模型可以直接导入生产线的工位仿真环境，验证拨瓶轮、贴标机、灌装机的工位适配性，检查输送轨道的宽度、夹持机构的开合行程是否和瓶身尺寸匹配，无需额外调整模型比例即可直接用于产线仿真；如果用于包装陈列设计，该模型的尺寸比例完全准确，可以直接和货架、冰柜、展示架等模型装配，还原真实的陈列空间占比，避免因模型尺寸失真导致的陈列设计方案落地偏差。

　　在建模的细节处理上，瓶身的脱模斜度也做了精准还原，瓶身主体的脱模斜度控制在1°以内，既保证吹塑成型后瓶身能够顺利从模具中脱出，也不会因为斜度过大导致瓶身上下直径差过大影响外观；瓶盖的防滑齿做了0.5mm的圆角处理，还原真实瓶盖的触感，不会出现锐边结构；瓶底的合模线位置也做了细微的凸起还原，对应实际吹塑工艺的合模痕迹，让模型的写实度进一步提升。对于三维建模从业者来说，练习这类日常消费品的建模，能够很好地锻炼曲面构建、细节还原、工程特征匹配的能力，不同于工业零部件的规则结构建模，这类民用消费品的曲面往往没有明确的尺寸标注，需要通过对实物的观察、测量，逆向还原出符合工程逻辑的结构特征，在这个过程中能够深入理解吹塑成型工艺、包装结构力学、人体工学设计在实际产品中的应用，把建模技巧和实际工程需求结合起来，而不是单纯做外观的视觉还原。
