VEX赛事变形概念竞技机器人结构设计

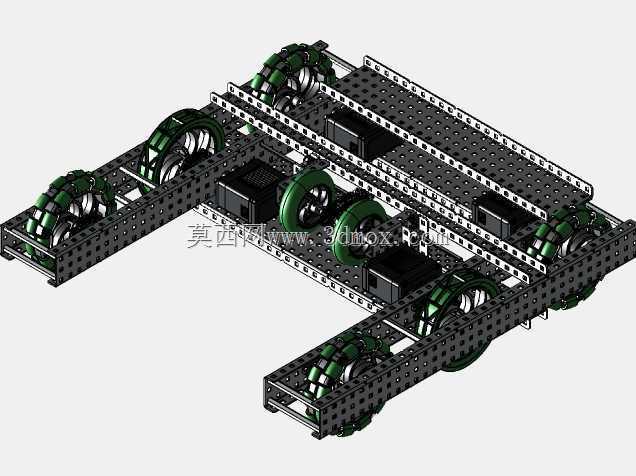

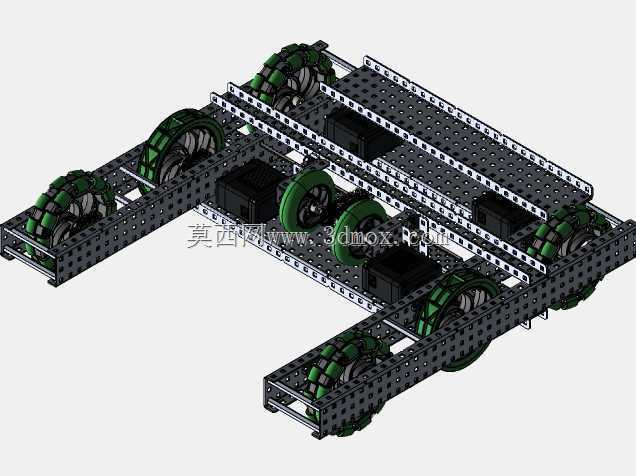

　　该竞技机器人面向青少年工程挑战赛的对抗场景设计，核心围绕赛事中球体物料的拾取、抬升、投放全流程作业需求搭建结构，同时兼顾对抗过程中的结构稳定性与动作灵活性。从底盘布局来看，采用全向轮组作为移动执行部件，轮组通过独立的传动链路与驱动电机连接，可实现平面内任意方向的平移、原地转向动作，能够在尺寸受限的赛事场地内快速完成走位、卡位、避障等操作，适配对抗赛中高频的位置调整需求。底盘框架采用标准孔位的铝型材搭建，所有连接点位均通过标准紧固件锁附，既保证了框架整体的抗冲击强度，也预留了足够的改装调整空间，方便在实际调试过程中根据测试反馈调整部件安装位置。

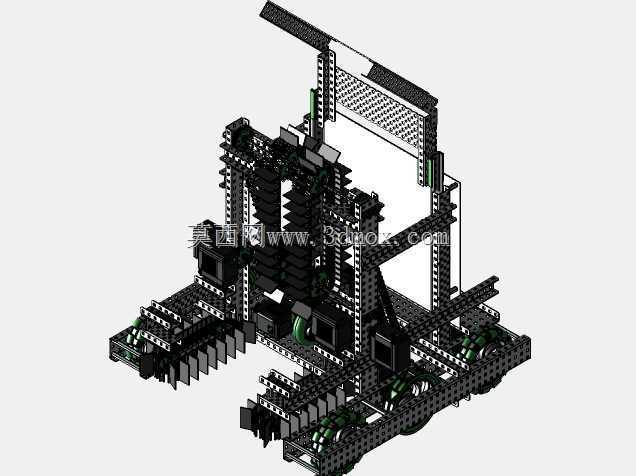

　　抬升机构采用多级梯次传动结构，通过不同减速比的齿轮组匹配不同动作段的负载需求：底层进料段采用大减速比传动，保证足够的扭矩将接触到的球体物料从地面位置稳定输送至抬升通道中段；中段抬升链路采用适中减速比，平衡抬升速度与负载能力，可同时承载多枚球体在通道内有序输送；顶层投放段对应赛事得分区的高度要求，设置可翻转的承托结构，能够在到达指定投放位置后快速完成卸料动作，缩短单次作业循环的时间。传动链路中所有齿轮啮合位置均预留了合理的侧隙，避免加工或装配误差导致的卡滞问题，同时在传动副的转动位置加装了耐磨衬套，减少长时间连续运转带来的结构磨损。

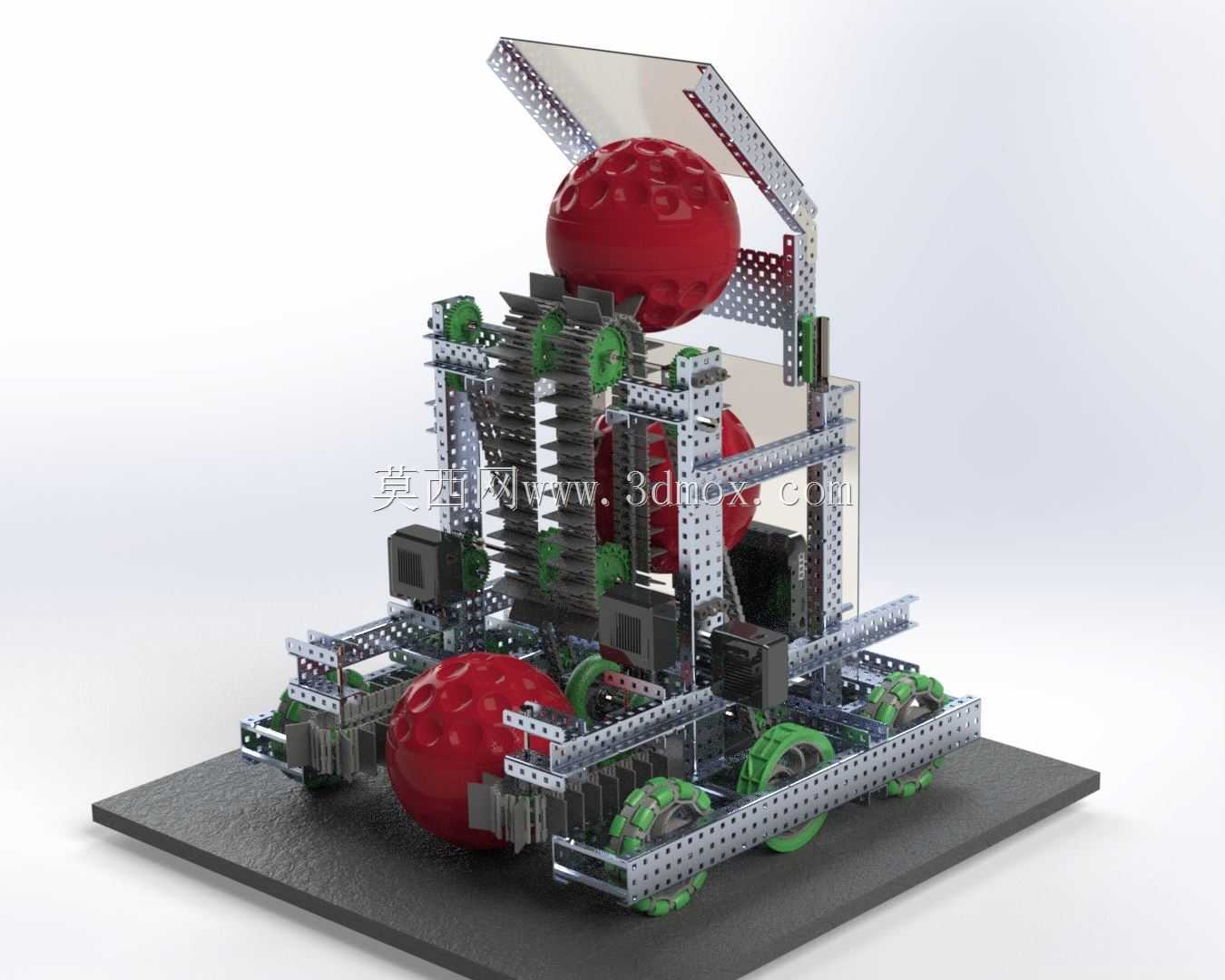

　　变形结构的设计核心是在不额外增加过多驱动部件的前提下，拓展机器人的作业覆盖范围，顶部的可翻转框架通过连杆结构与抬升机构的动作形成联动，当抬升机构运行至最高位置时，顶部框架自动翻开形成导向通道，引导球体准确落入得分区域；当抬升机构回落至低位时，顶部框架自动闭合，形成对顶部结构的防护，避免对抗过程中其他机器人的碰撞损伤内部传动部件。这种联动式变形设计无需额外增设驱动电机，仅通过机械结构的动作时序配合实现功能拓展，有效控制了整机的重量与电路复杂度。

　　从安装边界来看，整机的静态高度严格控制在赛事规则限定的尺寸范围内，所有外伸部件在收拢状态下均不超出底盘的投影边界，避免初始检录时出现尺寸超规问题；当顶部变形结构完全展开时，投放点的高度可覆盖赛事中高区得分位的高度要求，同时结构展开后的重心仍落在底盘轮组的支撑多边形范围内，不会出现侧翻风险。电路部件的安装位置均设置在框架内部的低位区域，通过绝缘支架与金属框架隔离，既降低了整机重心提升移动稳定性，也能避免对抗碰撞导致的电路部件损坏。

　　在结构细节处理上，所有与球体接触的传动面均采用柔性材质包覆，增大接触摩擦力的同时避免硬质结构刮损球体表面，保证物料输送过程的稳定性；轮组的安装座设置了长条形调节孔，可根据场地地面的实际平整度调整轮组的伸出高度，保证四个轮组都能与地面有效接触，避免出现悬空打滑的问题；框架的所有外露金属端面都加装了防护端盖，消除尖锐边角带来的安全隐患，同时也能减少碰撞过程中框架端面的变形概率。实际调试过程中，可根据参赛队伍的战术需求，对顶部结构进行拓展改装，比如加装飞轮式发射结构拓展远距离投放能力，或是更换背面的防护板材提升抗冲击性能，所有改装点位都预留了标准安装孔位，无需对主体框架进行二次切割加工即可完成部件加装。
